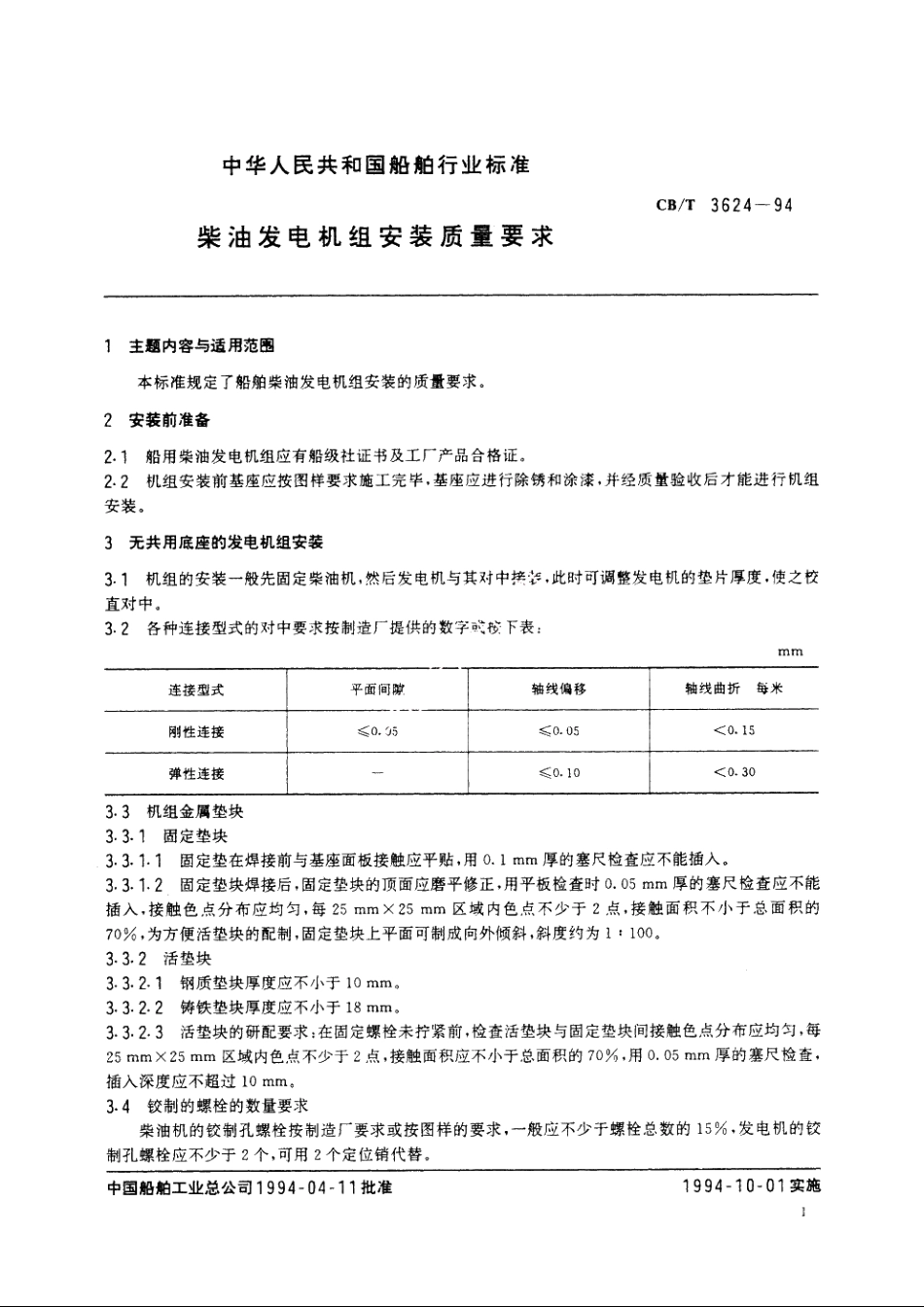

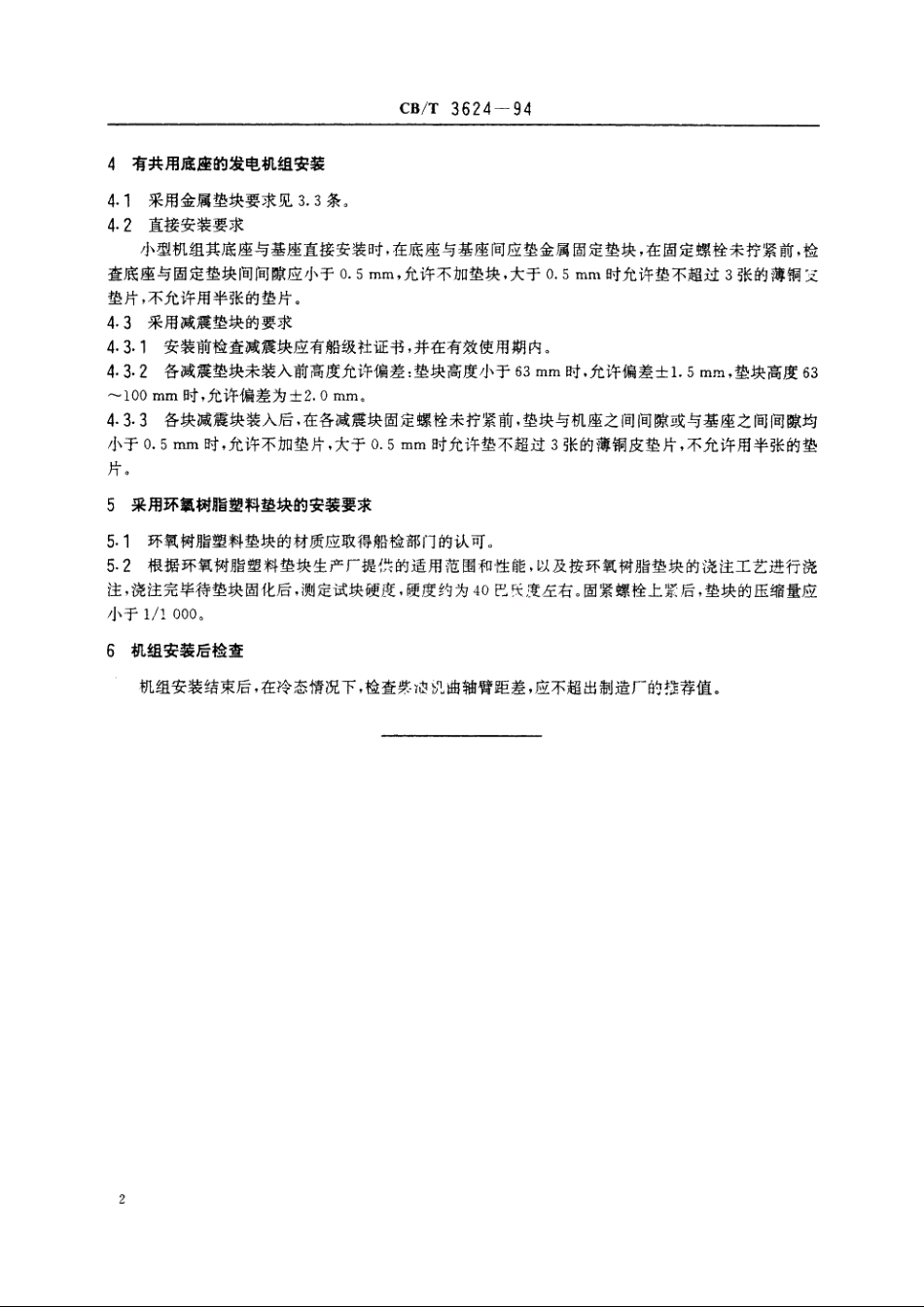

中华人民共和国船舶行业标准CB/T3624-94柴油发电机组安装质量要求1主题内容与适用范围本标准规定了船舶柴油发电机组安装的质量要求。2安装前准备2.1船用柴油发电机组应有船级社证书及工厂产品合格证。2.2机组安装前基座应按图样要求施工完毕，基座应进行除锈和涂漆，并经质量验收后才能进行机组安装。3无共用底座的发电机组安装3.1机组的安装一般先固定柴油机，然后发电机与其对中接，此时可调整发电机的垫片厚度，使之校直对中。3.2各种连接型式的对中要求按制造厂提供的数字旷按下表：mm连接型式平面间隙轴线偏移轴线曲折每米刚性连接0.50.050.15弹性连接0.100.303.3机组金属垫块3.3.1固定垫块3.3.1.1固定垫在焊接前与基座面板接触应平贴，用0.1mm厚的塞尺检查应不能插入。3.3.1.2固定垫块焊接后，固定垫块的顶面应磨平修正，用平板检查时0.05mm厚的塞尺检查应不能插入，接触色点分布应均匀，每25mm25mm区域内色点不少于2点，接触面积不小于总面积的70%,为方便活垫块的配制，固定垫块上平面可制成向外倾斜，斜度约为1：100。3.3.2活垫块3.3.2.1钢质垫块厚度应不小于10mm。3.3.2.2铸铁垫块厚度应不小于18mm,3.3.2.3活垫块的研配要求：在固定螺栓未拧紧前，检查活垫块与固定垫块间接触色点分布应均匀，每25mm25mm区域内色点不少于2点，接触面积应不小于总面积的70%，用0.05mm厚的塞尺检查，插入深度应不超过l0mm。3.4铰制的螺栓的数量要求柴油机的铰制孔螺栓按制造厂要求或按图样的要求，一般应不少于螺栓总数的15%，发电机的铰制孔螺栓应不少于2个，可用2个定位销代替。中国船舶工业总公司1994-04-11批准1994-10-01实施(京)新登字023号P6629680amCB/T3624-1994中国标准出版社出版中国标准出版社秦皇岛印刷厂印刷1995年1月第一版1995年1月第一次印别书号：1550662-9599
