居民身份证卡体材料及打印薄膜技术规范　第5部分：打印薄膜 GAT 460.5-2020.pdf

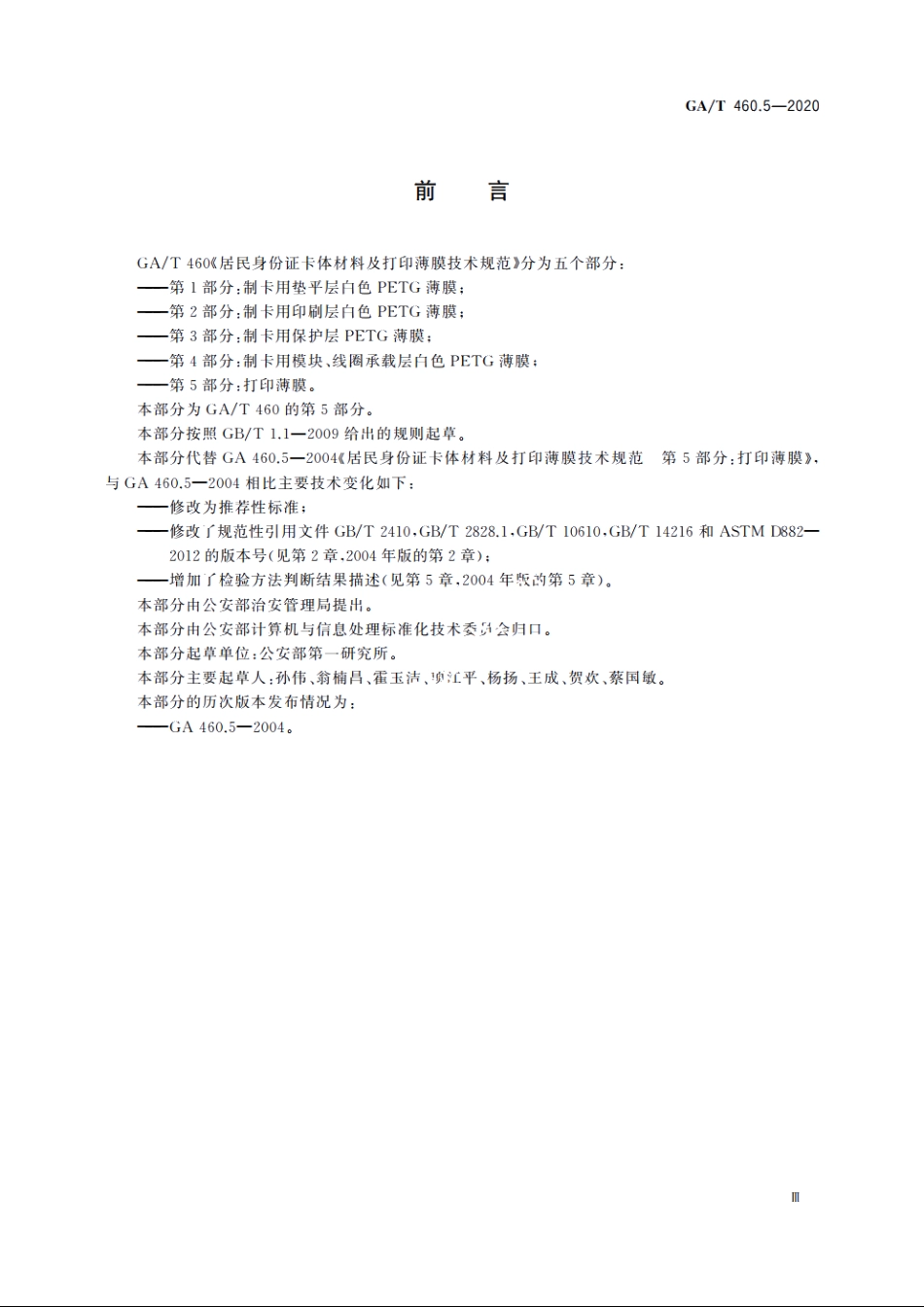

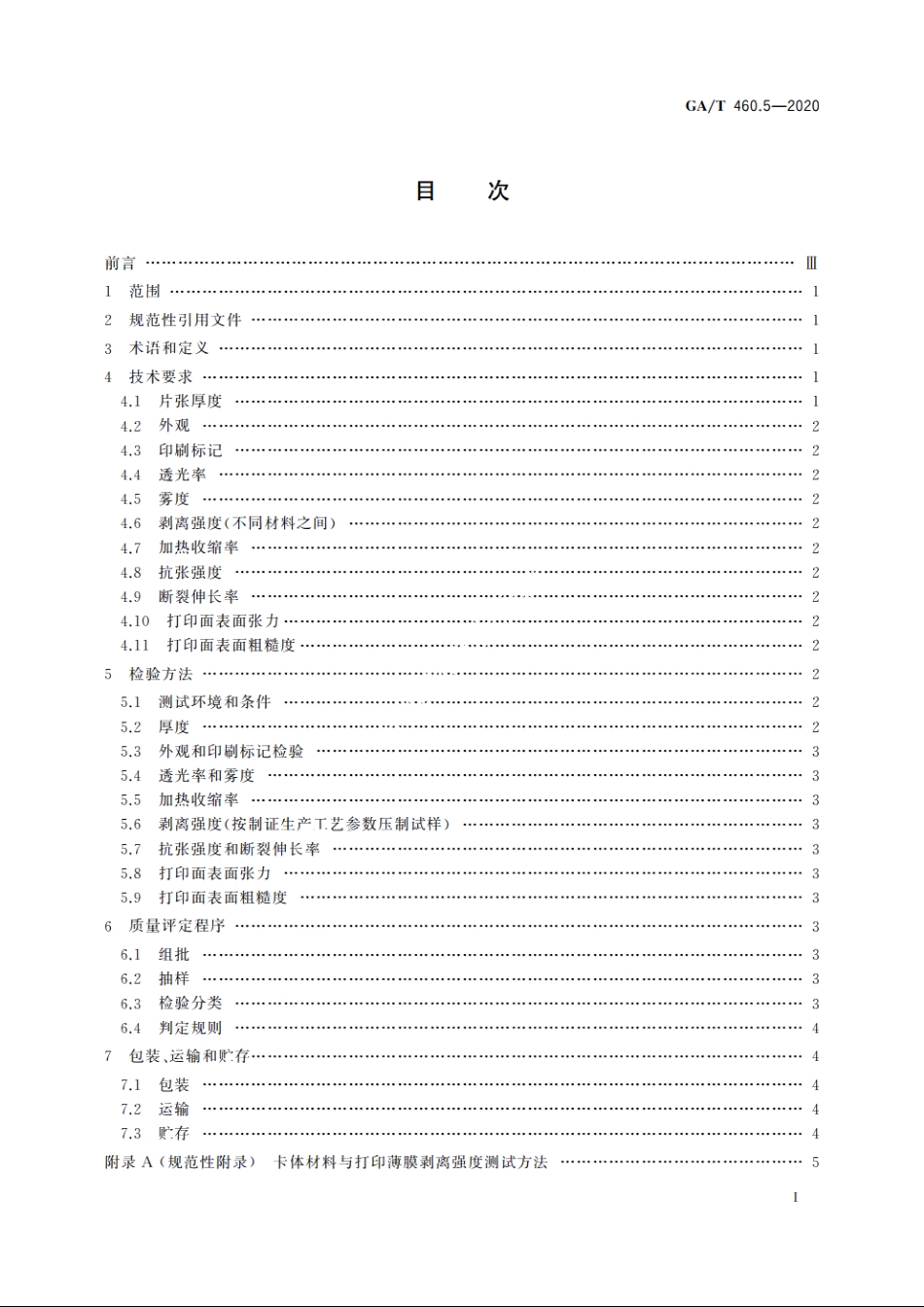

GA/T460.5-2020居民身份证卡体材料及打印薄膜技术规范第5部分：打印薄膜1范围GA/T460的本部分规定了居民身份证制证用个人化打印薄膜的技术要求、检验方法、质量评定程序和贮存条件。本部分适用于以PET为原材料制作居民身份证透明个人化打印薄膜。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2410一2008透明塑料透光率和雾度的测定GB/T2828,1一2012计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划GB/T2918一2018塑料试样状态调节和试验的不能环境GB/T6672一2001塑料薄膜和薄片厚度测定1戒测量法GB/T10610一2009产品几何技术规范(CPs,表面结构轮廓法评定表面结构的规则和方法GB/T14216一2008塑料膜和片润湿为的测定ASTM D882一2012塑料薄膜拉伸性能试验方法3术语和定义下列术语和定义适用于本文件。3.1打印薄膜printing film由挤出机双层共挤、双向拉伸后分切成A4(210mm297mm)大小的用于个人化打印的PET薄膜。3.2剥离强度peel strength打印薄膜与卡体PETG薄膜的粘合强度。3.3T型剥离强度T-type peel strength采用T型测试样品在规定的条件下，以90角逐渐拉开试样（宽10m)粘合层所需的平均拉力。4技术要求4.1片张厚度片张厚度：100m士5m。1GA/T460.5-20204.2外观薄膜表面平整、光洁、色泽均匀透明，无划痕、皱褶、斑点、气孔，无纹路、银丝、杂质。4.3印刷标记片张之间匹配使用的印刷标记要清晰完整、位置准确。4.4透光率透光率87%。4.5雾度雾度1.5%。4.6剥离强度（不同材料之间）剥离强度6N/cm或断裂。4.7加热收缩率加热收缩率（纵向）：25%：加热收缩率（横向）：2.5%。4.8抗张强度抗张强度（纵向）：123MPa:抗张强度（横向）：172MPa。4.9断裂伸长率断裂伸长案（纵向）：160%：断裂伸长率（横向）：100%。4.10打印面表面张力打印面表面张力35mN/m。4.11打印面表面粗糙度打印面表面粗糙度：0.05mRa0,20m。5检验方法5.1测试环境和条件按GB/T2918一1998规定检测。除非另行规定，在温度为23士2、相对湿度为40%一60%、大气压强86kPa一106kPa、空气循环速度不大于1m/s的环境中进行。在测试之前，材料应在上述同等环境中放置4h。5.2厚度按GB/T6672一2001规定检测。用刻度值为0.01mm,精度为0.001mm的千分尺测量，判断结
