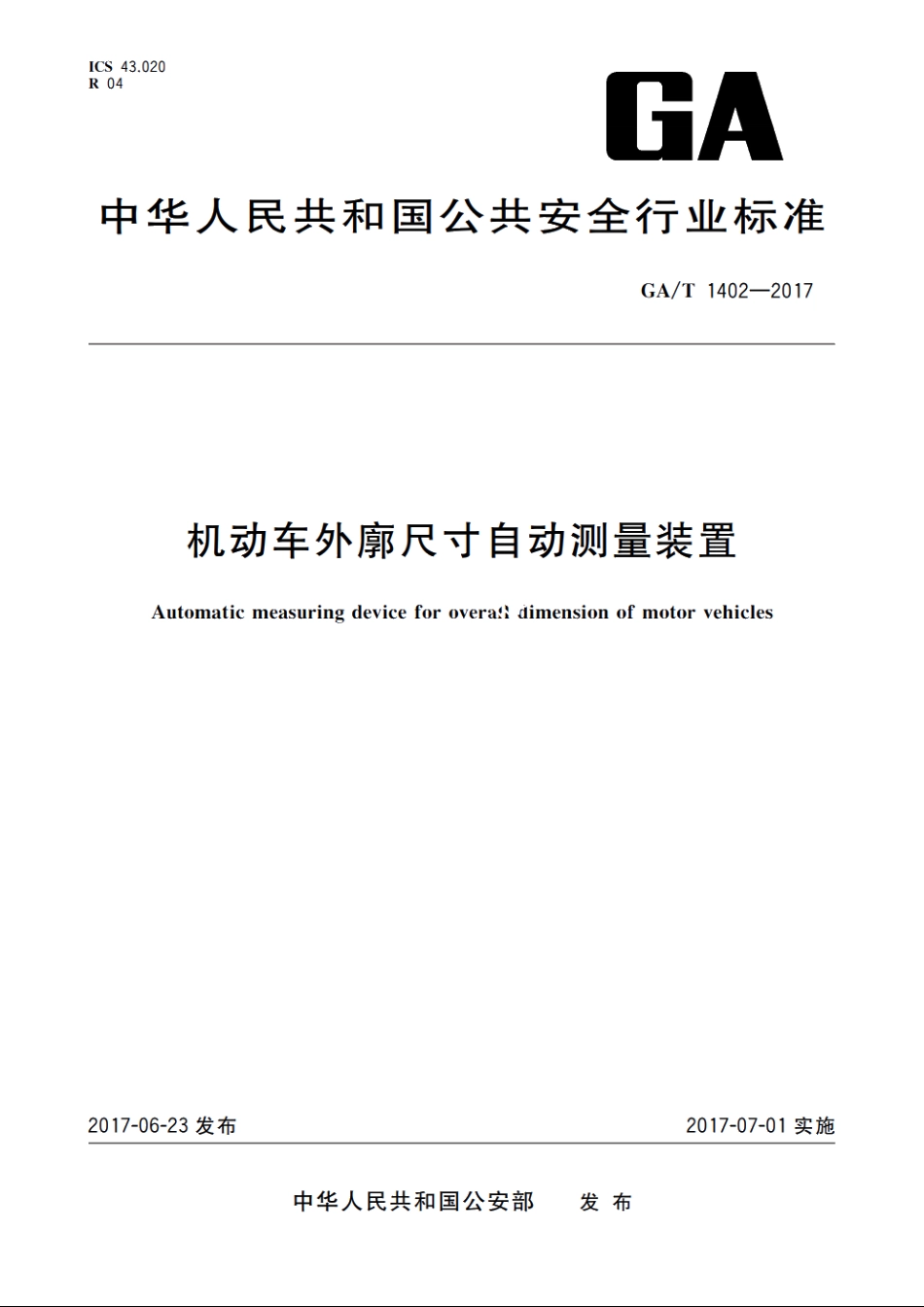

机动车外廓尺寸自动测量装置 GAT 1402-2017.pdf

GA/T1402-2017机动车外廓尺寸自动测量装置1范围本标准规定了机动车外廓尺寸白动测量装置的要求、试险方法、检验规则等。本标准适用于机动车外廓尺寸自动测量装置。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB1589汽车、挂车及汽车列车外廓尺寸、轴荷及质量限值GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A:低温GB/T2423.2电T电子产品环境试验第2部分：试验方法试验B:高温GB/T2423.3环境试验第2部分：试脸方法试验Cb:恒定湿热试验GB/T2423.5电工电子产品环境试验第2部分：试绘方法试验Ea和导则：冲击GB/T2423.10电T.电子产品环境试验第2部分.斌验方法试验F：振动（正弦）GB/T17626.2电磁兼容试验和测量技术新放电抗扰度试验GA802机动车类型术语和定义3要求3.1一般要求3.1.1组成机动车外廓尺寸自动测量装置（以下简称“测量装置”）由测量单元、图像采集单元、应用软件等组成。3.1.2外观3.1,2.1各部件外表面应光洁、平整，不应行凹痕、划伤、裂缝、变形等缺陷。3.1,2,2金属机壳表面应有防锈、防腐蚀涂镀层，涂镀层不应有起泡、龟裂、脱落等现象。3.12.3金属零部件表面不应有锈蚀。3.1,3铭牌及标识测量装置应有铭牌及标识，铭牌及标识应符合如下规定：)铭牌及标识应固定在测量装置主要部件的醒目位置，且能永久保持：b)铭牌上应标出制造商信息、商标、型号、设备编号等内容：)测量装置应配有指导操作的文字标识或标志符号。1
