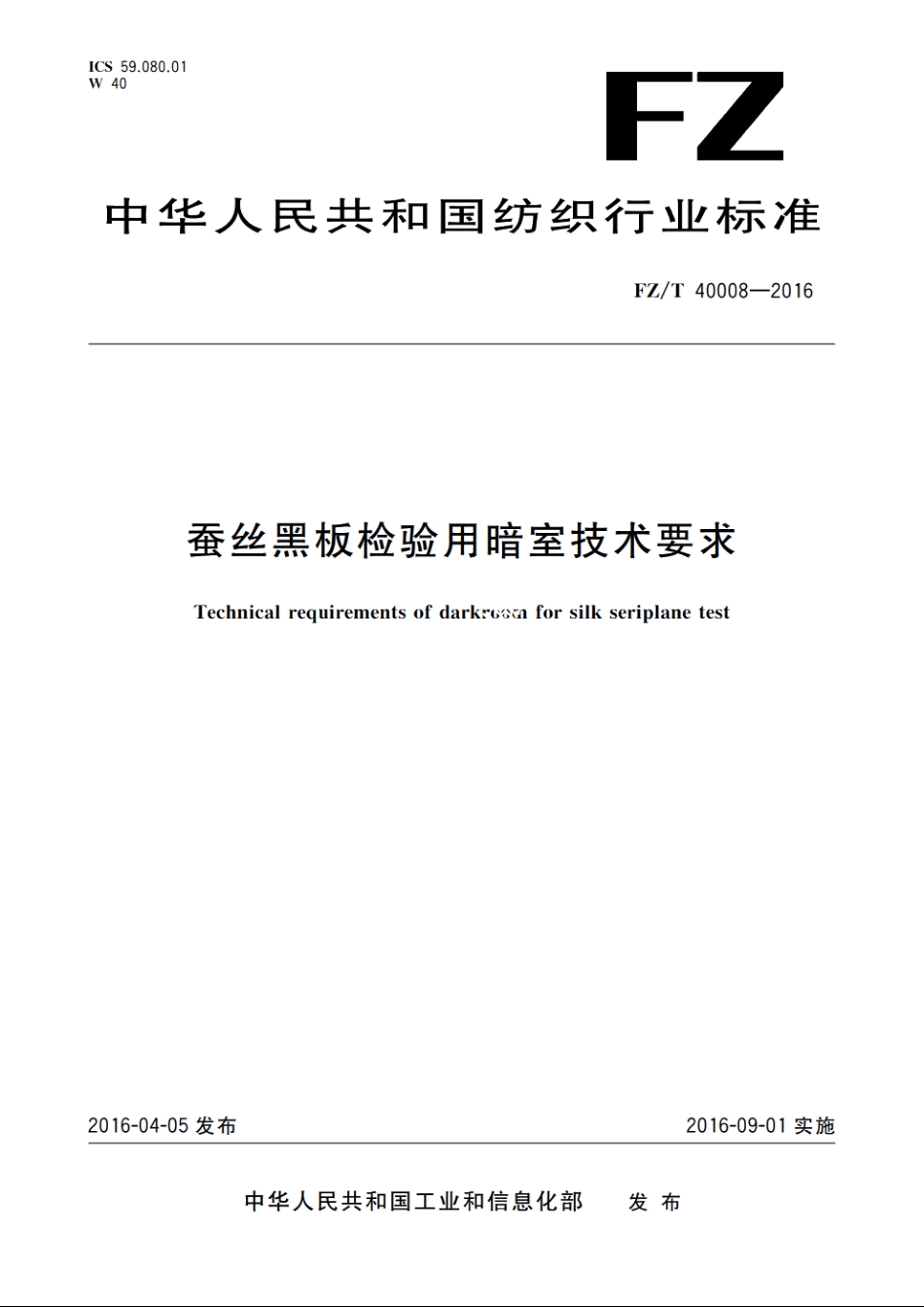

蚕丝黑板检验用暗室技术要求
FZT
40008-2016
蚕丝
黑板
检验
暗室
技术
要求
40008
2016
F7/T40008-2016单位为毫米300300800直立回光灯罩450A面B面正面359536741450993190图2暗室内部屏风结构2.1.3暗室正面开孔位置及尺寸要求如图3所示。开孔面外部空间应做遮光处理，避免外部光线进人暗室。单位为毫米横向回光灯罩柔光板横向回草135155135黑板支架黑板C区1450D区1842953图3暗室正面立面展开图2.14暗室空间内部各面（包括顶部和地面），除图2中A、B两立面为无反光白色外，其余均为无反光的黑色或深灰色。2.2设备及安装要求2.2.1黑板定位支架安装位置及尺寸要求如图3、图4所示。2.2.2横向回光灯罩安装在暗室前方开孔上部，位置及尺寸要求如图3和图4所示。灯罩内面为反光面，其中抛物线的方程为x2=320y(单位为毫米)，光源安装在抛物线焦点位置。灯罩照射面安装柔光板，使光线照射均匀柔和。光源选择可参照附录A。2
