剑杆织机用剑头 FZT 94052-2007.pdf

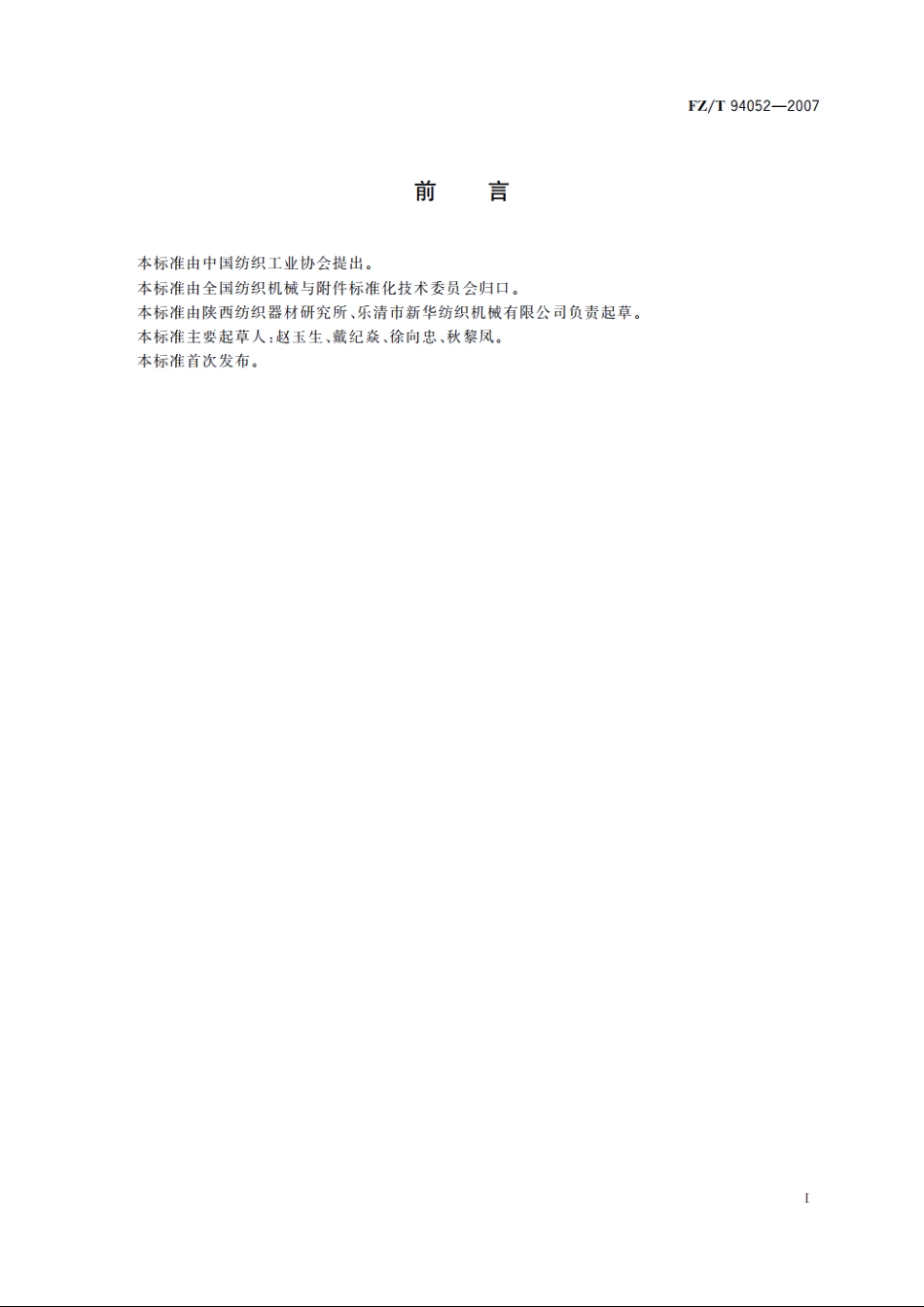

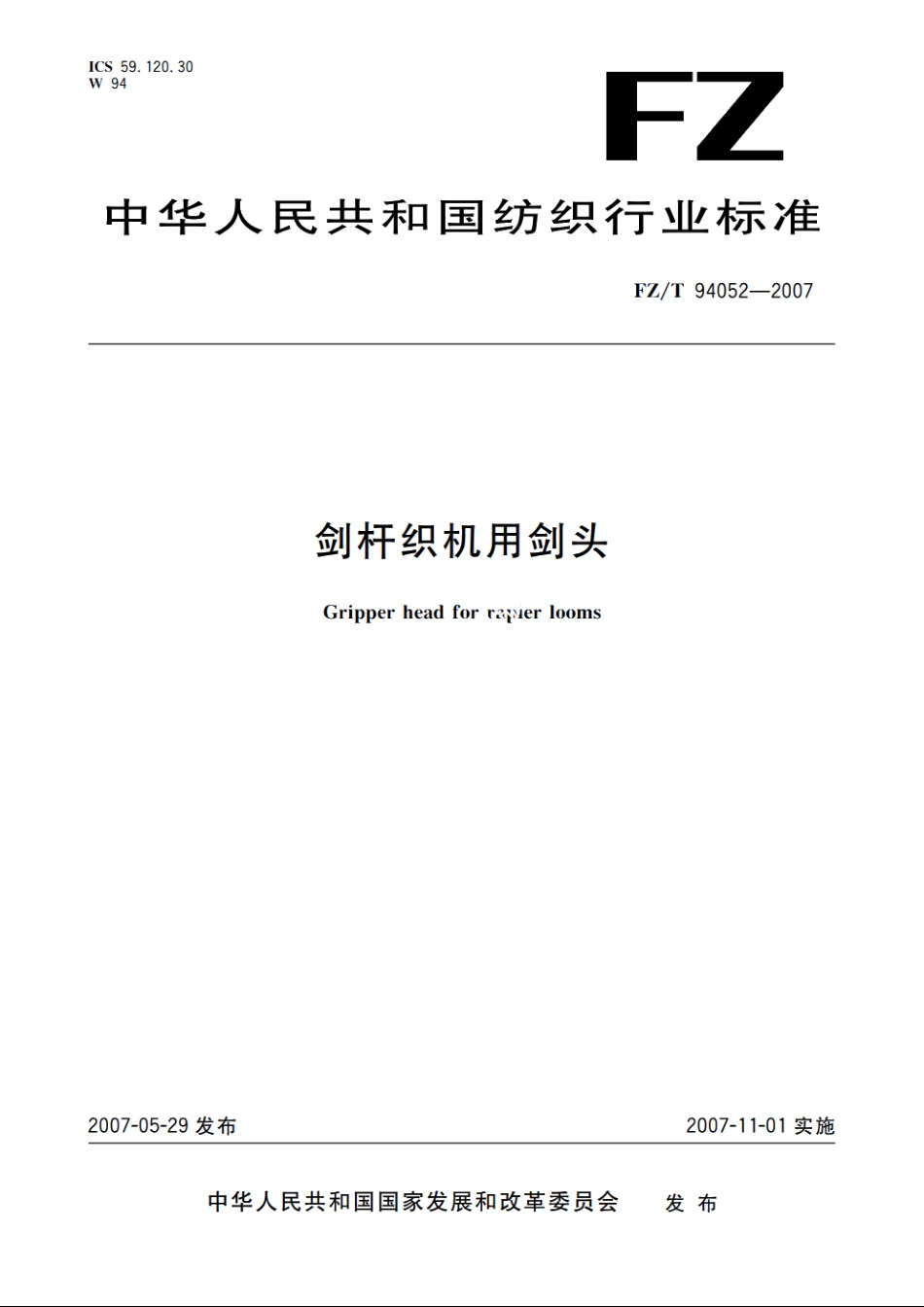

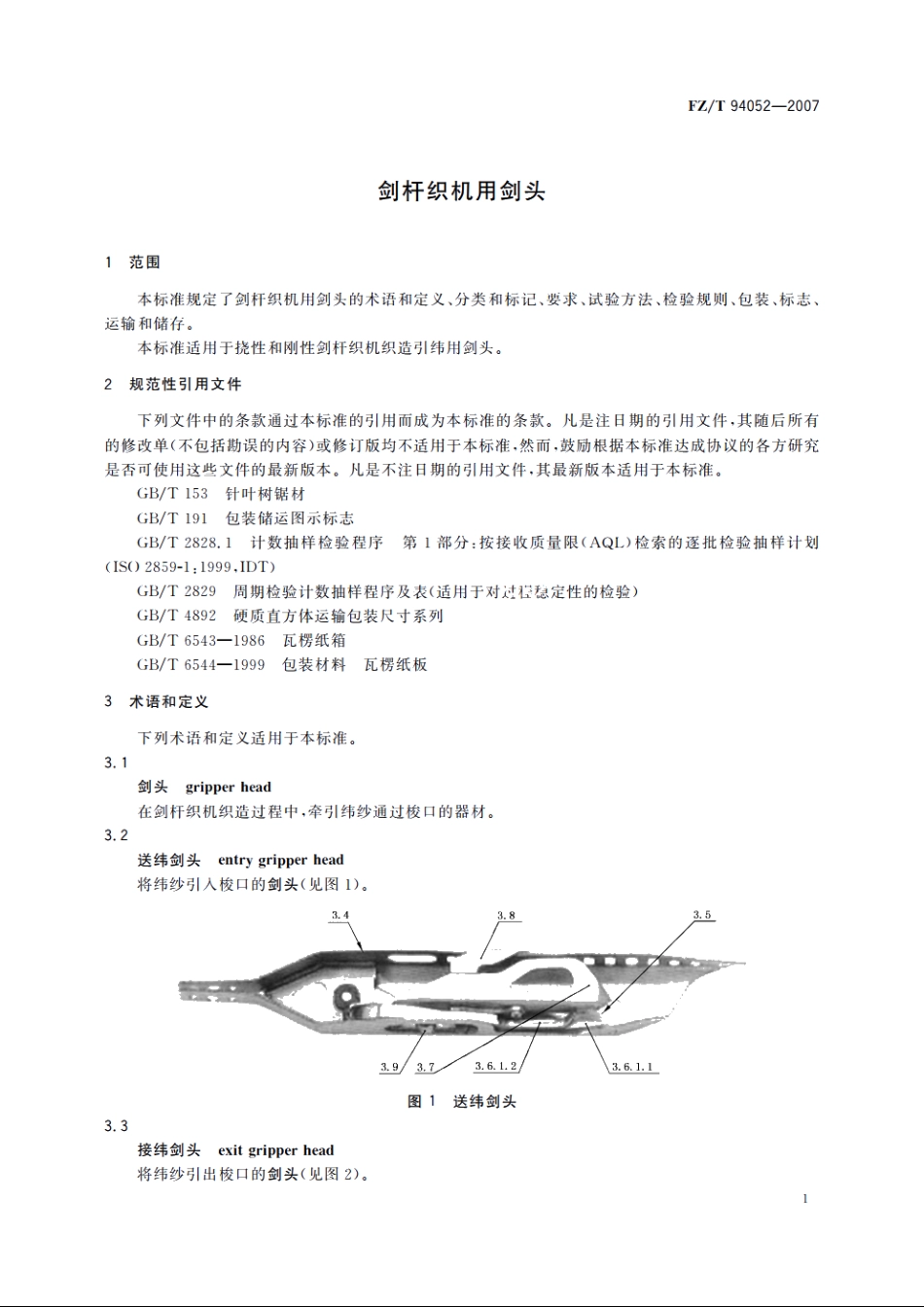

ICS59.120.30W94FZ中华人民共和国纺织行业标准FZ/T94052-2007剑杆织机用剑头Gripper head for rapier looms2007-05-29发布2007-11-01实施中华人民共和国国家发展和改革委员会发布FZ/T94052-2007前言本标准由中国纺织工业协会提出。本标准由全国纺织机械与附件标准化技术委员会归口。本标准由陕西纺织器材研究所、乐清市新华纺织机械有限公司负责起草。本标准主要起草人：赵玉生、戴纪焱、徐向忠、秋黎凤。本标准首次发布。F7/T94052-2007剑杆织机用剑头1范围本标准规定了剑杆织机用剑头的术语和定义、分类和标记、要求、试验方法、检验规则、包装、标志、运输和储仔。本标准适用于挠性和柳性剑杆织机织造引纬用剑头。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，被励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。儿是不注日期的引用文件，其最新版本适用于本标准。GB/T153针叶树锯材GB/T191包装储运图示标志GB/T2828.1计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划(IS()2859-1:1999,IDT)GB/T2829周期检验计数抽样程序及表（适用于对过正稳定性的检验）GB/T4892硬质直方体运输包装尺寸系列GB/T6543一1986瓦楞纸箱GB/T6544一1999包装材料瓦楞纸板3术语和定义下列术语和定义适用于本标准。3.1剑头gripper head在剑杆织机织造过程中，牵引纬纱通过梭口的器材。3.2送纬剑头entry gripper head将纬纱引入梭口的剑头（见图1）。3.43.53.9/3.73.6.1.23.6.1.1图1送纬剑头3.3接纬剑头exit gripper head将纬纱引出梭口的剑头（儿图2）。1
