法庭科学　羊绒纤维检验　生物显微镜法 GAT 1659-2019.pdf

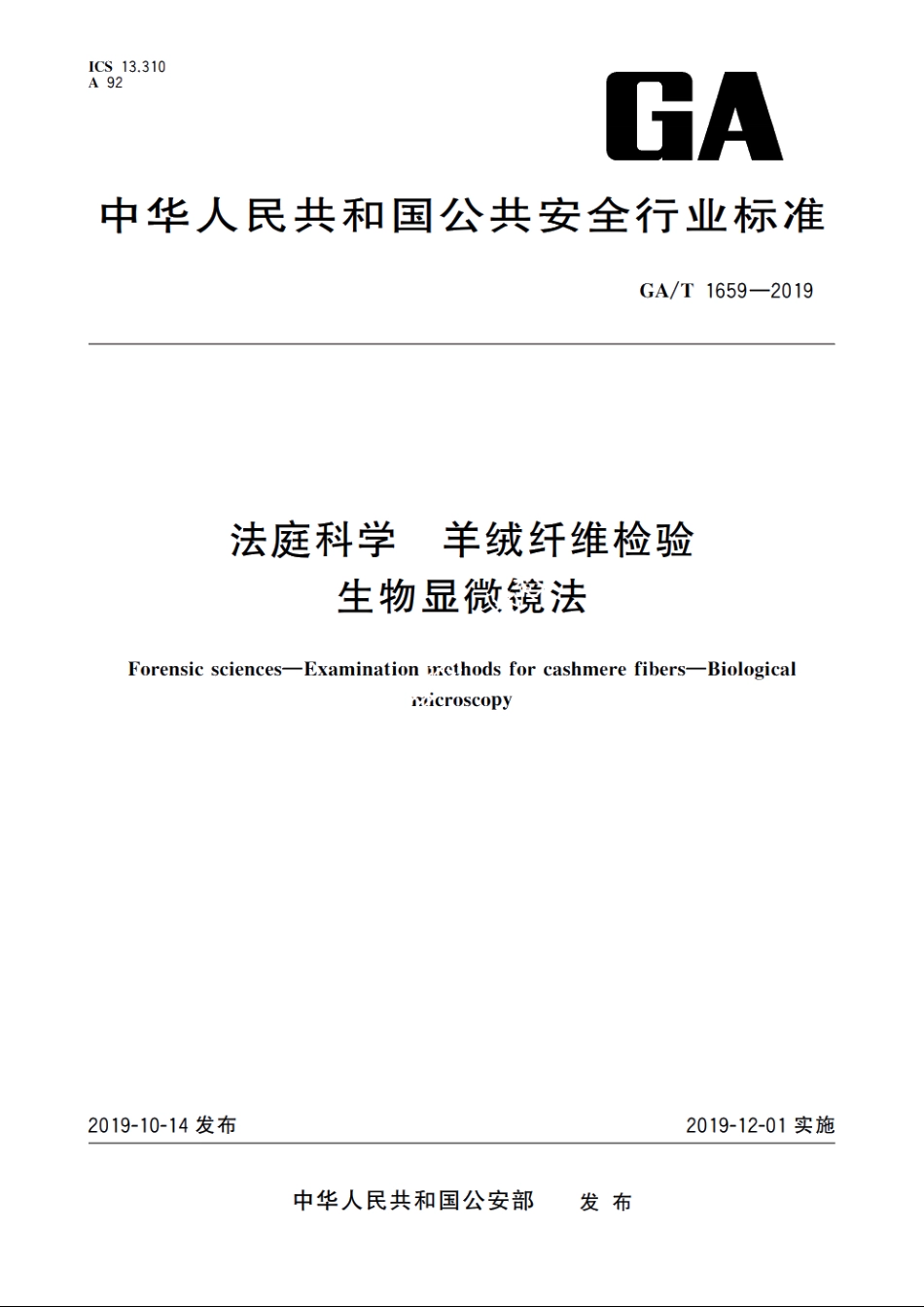

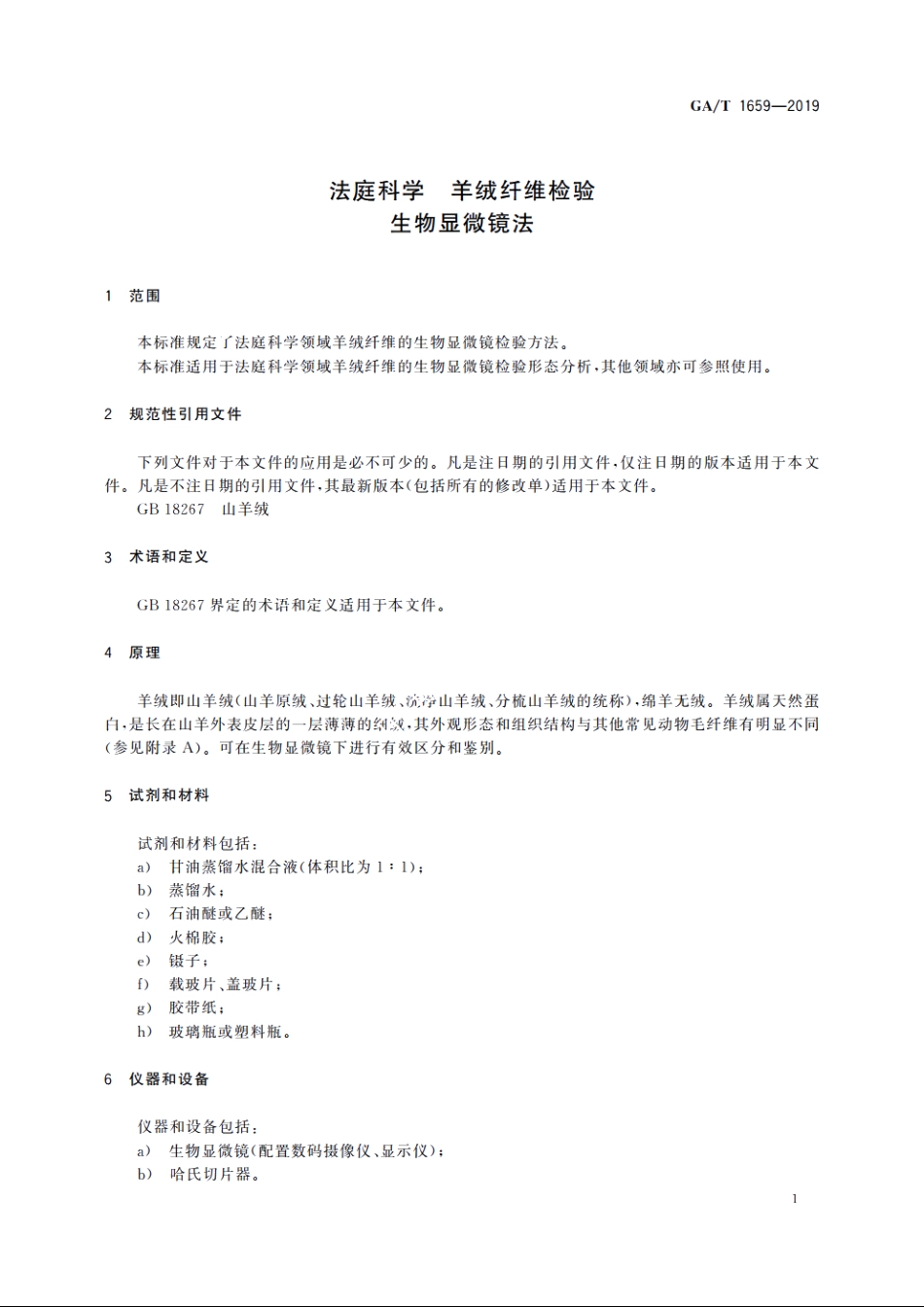

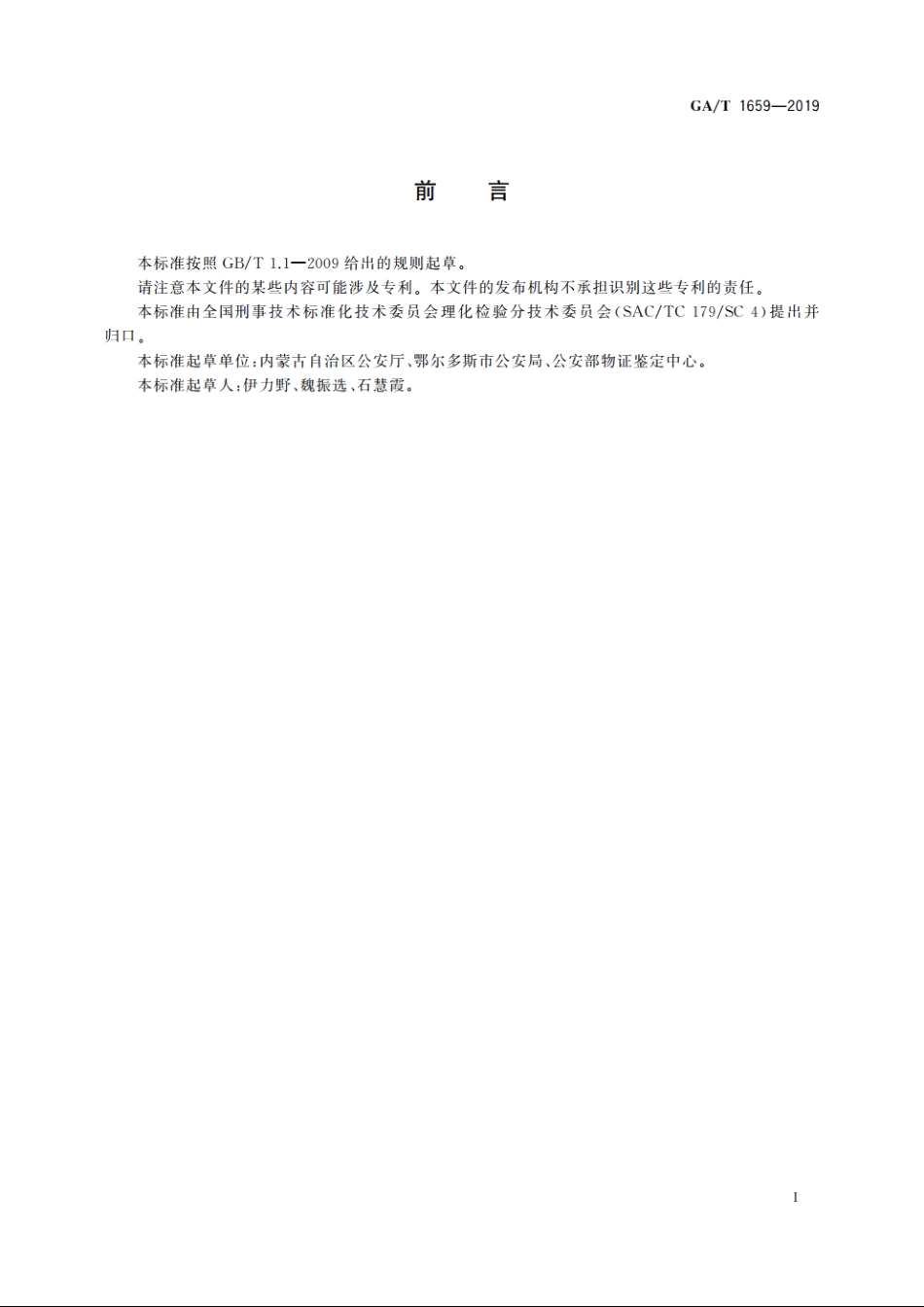

ICS13.310A92GA中华人民共和国公共安全行业标准GA/T1659-2019法庭科学羊绒纤维检验生物显微镜法Forensic sciences-Examination ethods for cashmere fibers-Biologicalmicroscopy2019-10-14发布2019-12-01实施中华人民共和国公安部发布GA/T1659-2019前言本标准按照GB/T1.1一2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由全国刑事技术标准化技术委员会理化检险分技术委员会(SAC/TC179/SC4)提出并归口。本标准起草单位：内蒙古自治区公安厅、鄂尔多斯市公安局、公安部物证鉴定中心。本标准起草人：伊力野、魏振选、石慧霞。GA/T1659-2019法庭科学羊绒纤维检验生物显微镜法1范围本标准规定了法庭科学领域羊绒纤维的生物显微镜检验方法。本标准适用于法庭科学领域羊绒纤维的生物显微镜检验形态分析，其他领域亦可参照使用。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB18267山羊绒3术语和定义GB18267界定的术语和定义适用于本文件。4原理羊绒即山羊绒（山羊原绒、过轮山羊绒、流荐山羊绒、分梳山羊绒的统称），绵羊无绒。羊绒属天然蛋白，是长在山羊外表皮层的一层薄薄的纠城，其外观形态和组织结构与其他常见动物毛纤维有明显不同(参见附录A)。可在生物显微镜下进行有效区分和鉴别。5试剂和材料试剂和材料包括：a)甘油蒸馏水混合液（体积比为1：1）：b)蒸馏水；c)石油醚或乙醚；d)火棉胶：e)镊子；f)载玻片、盖玻片；g)胶带纸：h)玻璃瓶或塑料瓶。6仪器和设备仪器和设备包括：a)生物显微镜（配置数码摄像仪、显示仪）：b)哈氏切片器。1GA/T1659-20197样品制备7.1羊绒纤维外观形态检验样品制备在载玻片上滴12滴甘油蒸馏水混合液，用镊子夹取适量待检纤维（污染纤维用蒸馏水和石油醚或乙醚清洗)置于试剂中，盖上盖玻片并保持待检纤维平直无重叠、载玻片与盖玻片之间无气泡。7.2羊绒纤维横截面样品制备7.2.1将纤维样品用火棉胶包埋周定，用哈氏切片器切成10m20m薄片，一般使其厚度小于或等于待检纤维平均细度。7,22在载玻片上滴12滴甘油蒸馏水混合液，取适量待检纤维切片，置于试剂中，盖上盖玻片，并保持载玻片与盖玻片之间无气泡。8观察将7.1和7.2制备的切片分别置于生物显微镜下，放大倍数1001000倍，调整至视野清晰。通过带有刻度的载玻片和目镜、数码摄像仪、显示仪等进行观察和测量。详细记录纤维外部形态和组织结构等信息。必要时可用已知纤维在相同观察条件下进行比对检验。9结果分析9.1特征分析羊绒纤维显微形态特征参见附录B,与毛纤维相比典型形态特征如下：a)羊绒纤维长度为35mm45mm.度平均为14m16um,一股小于25m:羊毛纤维长度为70mm140mm,细度平均为40um80m。山)羊绒纤维表面较光滑，鳞片呈环状包覆，毛干紧密、厚度较薄、边缘翘角小，整体较稀疏：羊毛纤维由于鳞片较厚，翘角大。)羊绒纤维透光无明显阴影、无突起；羊毛纤维透光有阴影，表面突起较多。d)羊绒纤维毛干均匀、很少扭曲、变形：羊毛纤维毛干不均匀，扭曲较多。)羊绒纤维有鳞片层和皮质层、无髓质层：羊毛纤维有髓质层。)羊绒纤维横截面形态近似圆形、实质基本均匀、充实度好；羊毛纤维中空。9,2结果表述9,2.1经生物显微镜观察，待检样品符合羊绒纤维的外观形态特征。9.2.2经生物显微镜观察，待检样品术见符合羊绒纤维的外观形态特征。10注意事项101若现场提取的疑似羊绒纤维有污染，应用蒸馏水和石油醚或乙醚清洗。102若现场提取的疑似羊绒纤维数量较多，可装入玻璃瓶或塑料瓶中密封送检。10.3若现场提取的疑似羊绒纤维数量较少，应用两片载玻片夹载后，再用胶带纸固定后送检。10.4现场提取疑似羊绒纤维不应使用微型吸尘器收集。10.5若现场提取的疑似羊绒纤维为单根纤维，应特别注意防止污染和丢失。GA/T1659-2019附录A(资料性附录)几种常见动物毛纤维组织结构几种常见动物毛纤维组织结构见表A.1。表A.1几种常见动物毛纤维组织结构鳞片层毛别髓质层平均细度/m平均长度/mn皤片形态平均密度/（个/mm2)平均厚度/m环状，斜条状山羊绒600.4无141635-45(少数)羊毛环状、瓦状龟状900.8有40-8070140点状或线牦牛绒不规则的环状50-800.3-0.518-2030-45状条纹驼绒环状，斜条状50900.30.5点状18-23401273
