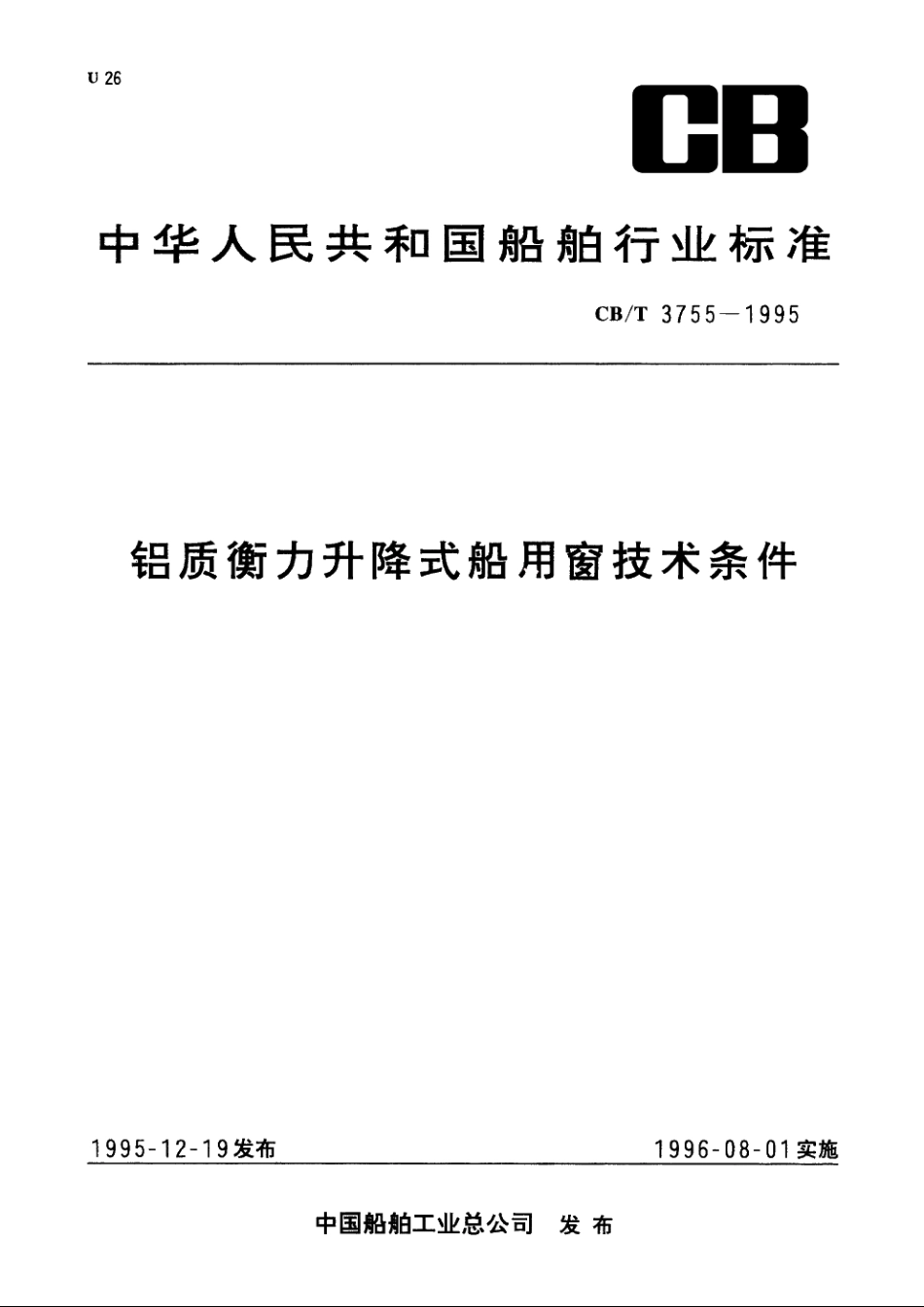

铝质衡力升降式船用窗技术条件 CBT 3755-1995.pdf

CB/T3755-1995置上均能锁紧。4,3.7应按衡力窗不同的大小，配备不同规格和不同个数的衡力器，以确保有效的总衡力。4,3.8衡力窗应具有良好的水密性。配于窗框（与船体围壁接触处）的防水密封条的厚度应大于或等于3mm。4,4衡力器要求4.4.1每扇窗所配备的衡力器所产生的衡力，应保证活动窗在窗框中能无级升降，而不自行下落，且升降轻便、灵活。4.4.2衡力器的使用寿命应保证在正常开启情况下，活动窗能升降移动至少达1.5万次而无故障。4.4.3根据订货方要求，衡力器可安装遮蔽装置。5试验方法5.1升降锁紧试验5.1.1衡力窗在垂直以及与垂直面左右倾斜各成20的三个位置，在衡力窗升降的极限范围内任选3处，各升降10次，应符合4.3.5条要求。5.1.2衡力窗在垂直位置上，活动窗停于任一部位，不加锁紧，在无外力影响之下，5min后用直尺检查，窗应无自行升降位移。该试验应不少于3次。5.1.3衡力窗在垂直位置，活动窗停于任一部位，予以锁紧，采用挂重法，使活动窗在带有不少于200N的负荷下，锁紧仍保持有效。5.2升降寿命试验活动窗升降移动1.5万次的使用寿命试验，可用拉改备力器弹簧的模拟试验来代誓。试验后，衡力器的衡力功能应保持正常。5.3冲水试验衡力窗的水密试验，可用喷嘴直径不小干1公5mm,喷嘴水压不低于0.25MPa,喷嘴至冲水面距离为1.5m,以接触海水的窗面为冲水面进行牙水。冲水时间为3min,然后检查反面，以无水珠、水迹等漏水现象为合格。6检验规则衡力窗应由制造厂技术检验部门进行型式检验和出厂检验，检验合格后，出具合格证书，方可出厂。6.1出厂检验6.1.1每扇衡力窗均应作外观和尺寸检查、冲水试验及升降检验，并应符合本标准4,1.3、4,3,1、4.3.2、4.3.5、5.1.2、5.3条之要求。6.1.2每扇衡力窗检验时如发现有不合格的项目，允许经修整后再检验，复检合格方可出厂。6.2型式检验62.1在正常生产情况下，每年应进行一次型式检验。62.2在下列情况之一时，亦应进行型式检验：a,新老产品转厂生产时：b.产品结构、材料、工艺有较大改变，可能影响产品性能时；.出厂检验结果与上次型式检验有较大差异时：d.产品长期停产后，恢复生产时：e,国家质量监督机构提出要求时。6.2.3型式检验项目和要求应符合本标准第5章之规定。7标志每扇经检验合格的衡力窗，应具有下列标志：3
