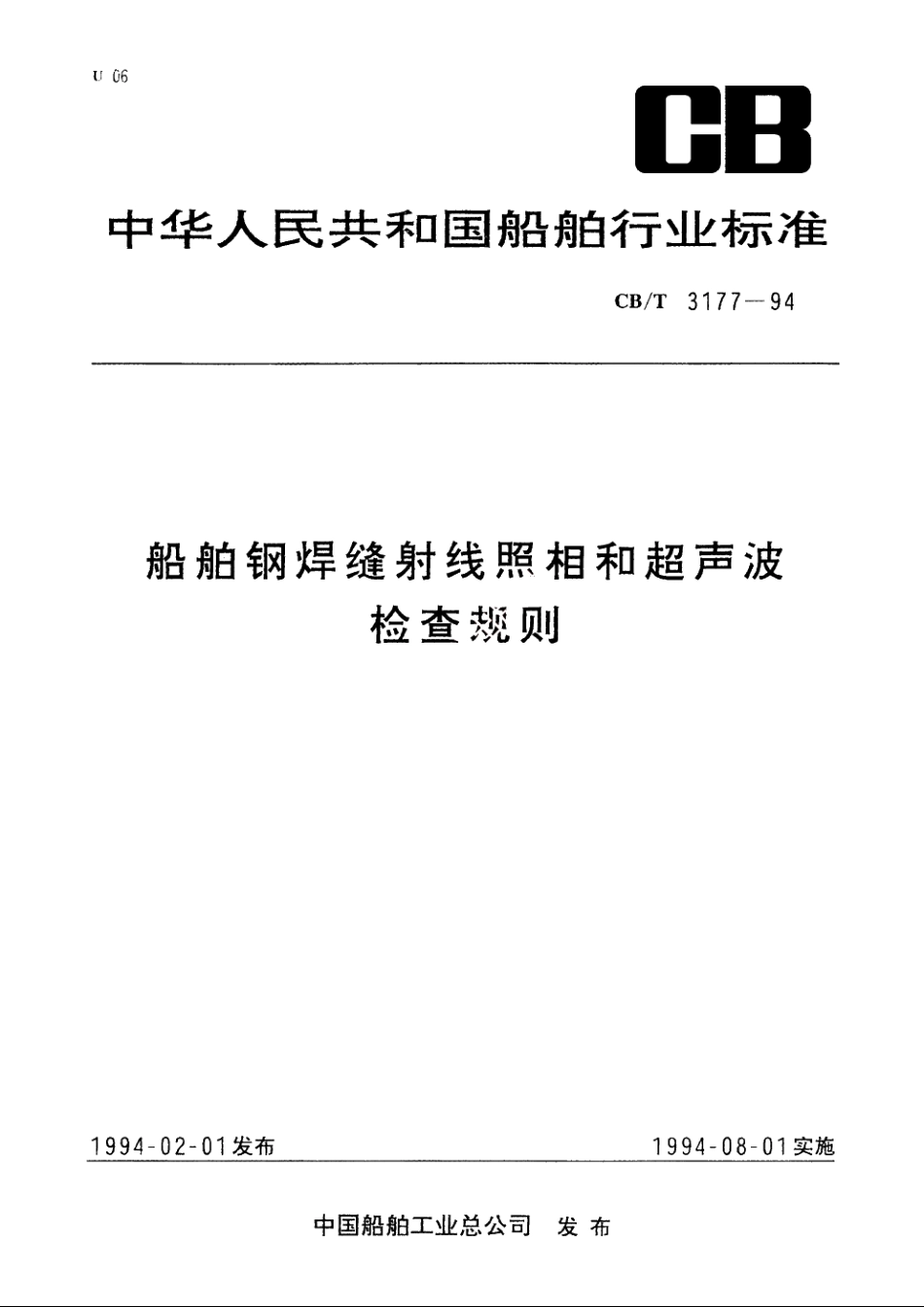

船舶钢焊缝射线照相和超声波检查规则 CBT 3177-1994.pdf

CB/T3177-944检查量4.1海洋运输船4,1,1舯部0.6L范围内强力甲板和外板的射线拍片数量（检查区段数）N按公式(1)计算。其余部位对接焊缝检查量由制造厂和验船师商定，一般不大于0.1N。N=0.25(i+0.1W+0.1W)*0:*t#*40*(1）式中：N一拍片数量；一舯部0.6L范围内纵、横向对接焊缝交叉处的总数：Wr一舯部0.6L范图内横向对接焊缝的总长，m:W1一舯部0.6L范围内分段合拢的纵向对接焊缝的总长，m。4.1.2液化天然气、石油气运输船独立储舱、柜对接焊缝的检查量为100%。4,1.3其它危险化学品船的焊缝检查量由钢质海船入级建造规范确定。41.4各级船用锅炉、压力容器、受压管系焊缝检查量按钢质海船入级建造规范确定。4.2海洋渔业捕捞船4.2.1舯部0.4L区内的壳板焊缝检查量按公式(2)计算。Ny 0.21y*t4444464t44(2）式中：Ny一一焊缝检查量，m:I￥一舯部0.4L区内纵、横向对接焊缝交叉处的总数。4.2.2大合拢横向对接焊缝检查量按公式(3)计算。T￥=0.cWyttt*(3)式中：T￥一焊缝检查量，m。W￥一大合拢对接焊缝总长，m。4.2.3除4.2.1、4.2.2条外，其余部位对安海缝检查量由制造厂和渔检部门商定，一般不大于0.20.3Nr。4.2.4各级船用锅炉、压力容器、受压管系焊缝检查量按4.1.4条规定。4.3江河运输船4.3.1大合找横向对接焊缝检查量为：当L65m时，按公式(4)计算；当L65m时，按公式(5)计算。Na=0.05WaN4=0.03W(5）式中：N4一检查量，m:W一大合拢横向对接焊缝总长，m。4.32舯部0.4L区内的壳板横向对接焊缝（大合扰焊接除外）的检查量按公式(6)计算。N:=0.02W44*(6）式中：N一检查量，m;W,一舯部0.4L区内的壳板横向对接焊缝总长，m。4.3.3除4.3.1和4.3.2条外，其余部位对接焊缝检查量由制造厂和验船师商定，一般不大于0.2N4.3.4船长小于30m的壳体焊缝（大合拢焊缝除外），经验船师同意后可以免检。4.3.5各级船用锅炉、压力容器、受压管系焊缝检查量按内河钢船建造规范确定。5检查区（段）5.1被检查焊缝用射线照相法检查时，每一检查区（段）长度为300m:并由验船师或厂方焊接检查2CB/T3177-9413.2被检焊缝总长度，检查区（段）总数、合格率、修补部位和次数。13.3探伤报告和汇总表。探伤报告和汇总表格式分别见附录A(参考件)和附录B(参考件)。4
