土建 质量 通病 详解

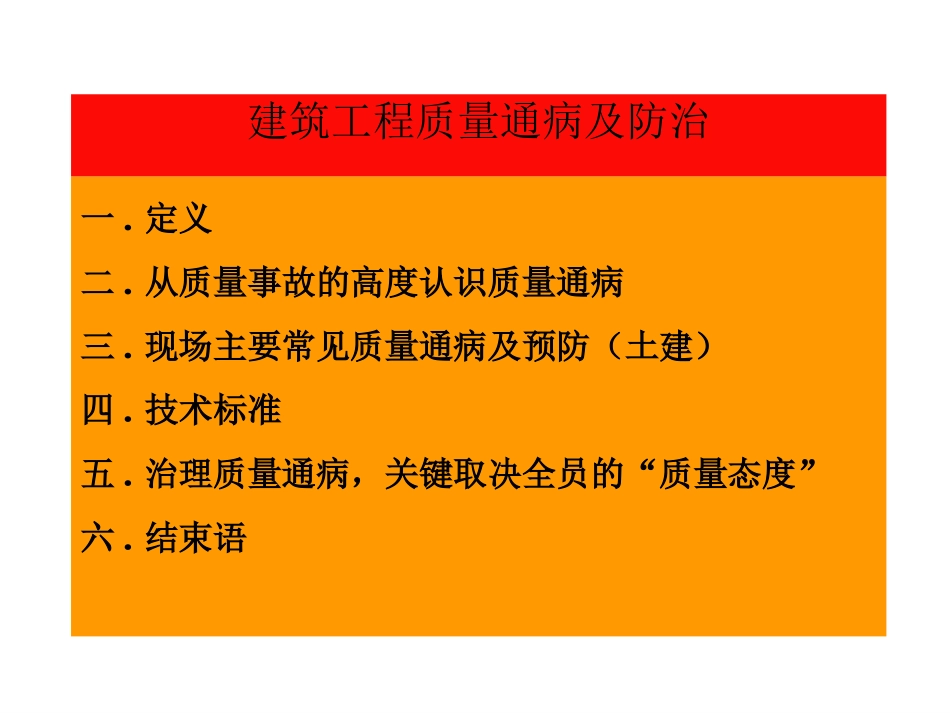

Jan,2007 2013年4月28日 建筑工程质量通病及防治 一一.定义定义 二二.从质量事故的高度认识质量通病从质量事故的高度认识质量通病 三三.现场主要常见质量通病及预防(土建)现场主要常见质量通病及预防(土建)四四.技术标准技术标准 五五.治理质量通病,关键取决全员的“质量态度”治理质量通病,关键取决全员的“质量态度”六六.结束语结束语 一、定义 工程质量通病工程质量通病 是指各类影响工程结构、使用功能和外形观感的常见性质量损伤,犹如“多发病”一样,而称为质量通病。二、从质量事故的高度认识质量通病 不少质量事故开始往往只表现为一般的质量缺陷或质量通病,容易被人忽视,随着时间的推移而逐步发展,待认识到问题的严重性时,则往往处理困难,或无法补救,或导致建筑物倒塌。因此,除了明显地不会有严重后果的缺陷外,对其他的质量问题均应认真分析,进行必要的处理,并作出明确的结论。三.现场主要常见质量通病及防治(土建)1.1.钢筋工程钢筋工程 2.2.模板工程模板工程 3.3.混凝土工程混凝土工程 4.4.砌体工程砌体工程 5.5.抹灰工程抹灰工程 6.6.屋面工程屋面工程 7.7.门门窗工程窗工程 8 8.楼楼地面地面工程工程 1 1、钢筋工程、钢筋工程 通病类型:通病类型:柱子外伸钢筋错位 通病现象:通病现象:下柱外伸钢筋从柱顶甩出,由于位置偏离设计要求过大,与上柱钢筋搭接不上。预防措施:预防措施:1、在外伸部分加一道临时箍筋,按图纸位置安设好,然后用铁卡或木方卡好固定;浇筑混凝土前再复查一遍,如发生移位,则应矫正后再浇筑混凝土。2、注意浇筑操作,尽量不碰撞钢筋;浇筑过程中由专人随时检查,及时校核改正。钢筋绑扎通病 1 1、钢筋工程、钢筋工程 通病类型:通病类型:钢筋遗漏 通病现象:通病现象:在检查核对绑扎好的钢筋骨架时,发现某种型号钢筋被遗漏。预防措施:预防措施:1、绑扎钢筋骨架之前要熟悉图纸内容,并按图纸、钢筋材料表核对配料单和料牌,检查钢筋规格是否准确齐全,形状、数量是否与图纸相符。2、在熟悉图纸的基础上,仔细研究各型号钢筋绑扎安装顺序和步骤;整个钢筋骨架绑完后,应清理现场,检查有没有钢筋遗留。 1 1、钢筋工程、钢筋工程 通病类型:通病类型:同截面接头过多 通病现象:通病现象:在绑扎或安装钢筋骨架时发现同一截面内受力钢筋接头过多,其截面面积占受力钢筋总截面百分率超出规范要求。预防措施:预防措施:1)配料时按下料单钢筋编号,再划出几个分号,注明哪个分号与哪个分号搭配,根据长度算出搭接位置。2)记住轴心受拉和小偏心受拉杆件中的钢筋接头,均应焊接,不得采用绑扎接头。 1 1、钢筋工程、钢筋工程 预防措施:预防措施:3)弄清楚规范中规定的同一截面的含义。4)如分不清受拉或受压区时,接头位置均应按受压区的规定办理,如果在钢筋安装过程中,安装人员与配料人员对受拉或受压理解不同,则应讨论解决。5)在钢筋骨架未绑扎时,发现接头数量不符合规范要求,应立即通知配料人员重新考虑设置方案,如已绑扎或安装完钢筋骨架才发现,则根据具体情况处理,一般情况下应拆除骨架或抽出有问题的钢筋返工。如果返工对工期影响太大则可采用加焊帮条或将绑扎搭接改为电弧焊接。不遵守钢筋的基本规范。同一截面接头超50%。 2 2、模板工程、模板工程 通病类型:通病类型:轴线位移 通病现象:通病现象:混凝土浇筑后拆除模板时,发现柱、墙实际位置与建筑物轴线位置有偏移。防治措施防治措施:1、模板轴线测放后,组织专人进行技术复核验收,确认无误后才能支模。2、墙、柱模板根部和顶部必须设可靠的限位措施,如采用现浇楼板混凝土上预埋短钢筋固定钢支撑,以保证底部位置准确。 2 2、模板工程、模板工程 防治措施防治措施:3、支模时要拉水平、竖向通线,并设竖向垂直度控制线,以保证模板水平、竖向位置准确;4、根据混凝土结构特点,对模板进行专门设计,以保证模板及其支架具有足够强度、刚度及稳定性;5、混凝土浇筑前,对模板轴线、支架、顶撑、螺栓进行认真检查、复核,发现问题及时进行处理;6、混凝土浇筑时,要均匀对称下料,浇筑高度应严格控制在施工规范允许的范围内。 2 2、模板工程、模板工程 通病类型:标高偏差通病类型:标高偏差 通病现象:通病现象:测量时,发现混凝土结构层标高及预埋件、预留孔洞的标高与施工图设计标高之间有偏差。防治措施:防治措施:1、每层楼设足够足够的标高控制点,竖向模板根部须做找平;2、模板顶部设标高标记,严格按标记施工; 2 2、模板工程、模板工程 3、建筑楼层标高由首层0.000标高控制,严禁逐层向上引测,以防止累计误差,当建筑高度超过30m时,应另设标高控制线,每层标高控测点应不少于2个,以便复核。4、预埋件及预留孔洞,在安装前应与图纸对照,确认无误后准确固定在设计位置上,必要时用电焊或套框等方法将其固定,在浇筑混凝土时,应沿其周围分层均匀浇筑,严禁碰击和振动预埋件与模板;5、楼梯踏步模板安装时应考虑装修层厚度。 2 2、模板工程、模板工程 通病类型:通病类型:胀模、断面尺寸鼓出、漏浆、偏斜、柱身扭曲。防治措施:防治措施:根据施工方案规定设置柱箍。成排柱模支模时,应先立两端柱模,校直与复核位置无误后,顶部拉通长线,再立中间柱模。四周斜撑要牢固。柱脚增设水泥砂浆柱箍防止漏浆。 2 2、模板工程、模板工程 通病类型:模板未清理干净通病类型:模板未清理干净 通病现象:通病现象:现浇混凝土中有模板内残留的木板、浮浆残渣、碎石等建筑垃圾,拆模后发现,且有垃圾夹杂物。防治措施:防治措施:1、钢筋绑扎完毕,用压缩空气或压力水清除模板内垃圾;2、在封模前,派专人将模内垃圾清除干净;3、墙柱根部、梁柱接头外预留清扫孔,预留孔尺寸100mm100mm,模内垃圾清除完毕后及时将清扫口封严。混凝土夹渣,主要清理不到位,质检人员不细心,影响结构质量。 3 3、砼工程、砼工程 通病类型:通病类型:蜂窝 产生原因产生原因:振捣不实或漏振;模板缝隙过大导致水泥浆流失,钢筋较密或石子相应过大。预防措施:预防措施:按规定使用和移动振动器。中途停歇后再浇捣时,新旧接缝范围要小心振捣。模板安装前应清理模板表面及模板拼缝处的粘浆,才能使接缝严密。若接缝宽度超过2.5mm应采取措施填封,梁筋过密时应选择相应的石子粒径。 3 3、砼工程、砼工程 通病类型:通病类型:砼麻面 产产生原因:生原因:模板表面不光滑;模板湿润不够;漏涂隔离剂。预预防措施:防措施:模板应平整光滑,安装前要把粘浆清除干净,并满涂隔离剂,浇捣前提前对模板要浇水湿润。 3 3、砼工程、砼工程 通病类型:通病类型:孔洞 产产生原因:生原因:在钢筋较密的部位,混凝土被卡住或漏振。预预防措施:防措施:对钢筋较密的部位(如梁柱接头)应分次下料,缩小分层振捣的厚度;按照规程使用振动器。 3 3、砼工程、砼工程 通病类型:通病类型:露筋 产产生原因:生原因:主筋保护层垫块不足,导致钢筋紧贴模板;振捣不实。预预防措施:防措施:钢筋垫块厚度及马凳铁高度要符合设计规定的保护层厚度;垫块放置间距适当,钢筋直径较小时垫块间距宜密些,使钢筋下垂挠度减少;使用振动器必须待混凝土中气泡完全排除后才移动。浇筑大梁时,因振捣不够,出现漏振,导致大梁出现一道深沟。典形的露筋、孔洞、麻面等综合缺陷。混凝土漏振的恶果。露筋。 3 3、砼工程、砼工程 通病类型:通病类型:柱脚烂根 产产生原因:生原因:模板下口缝隙不严密,导致漏水泥浆;或浇筑前没有先浇够50mm厚以上同标号水泥砂浆。预预防措施:防措施:模板缝隙宽度超过2.5mm应予以填塞严密,特别防止侧板吊脚;浇注混凝土前先浇足50mm厚的同标号水泥砂浆。 3 3、砼工程、砼工程 通病类型:通病类型:缝隙及夹渣 产产生原因:生原因:施工缝没有按规定进行清理和浇浆,特别是上下层柱子接头及施工缝部位。预预防措施:防措施:浇注前对柱头、施工缝、梯板脚等部位重新检查,清理杂物、泥沙、木屑。 3 3、砼工程、砼工程 通病类型:通病类型:混凝土表面不规则裂缝 产产生原因:生原因:一般是淋水保养不及时,湿润不足,水分蒸发过快或厚大构件温差收缩,没有执行有关规定。预预防措施:防措施:混凝土终凝后立即进行淋水保养;高温或干燥天气要加麻袋草袋等覆盖,保持构件有较久的湿润时间。厚大构件参照大体积混凝土施工的有关规定。 3 3、砼工程、砼工程 通病类型:通病类型:缺棱掉角 产产生原因:生原因:投料不准确,搅拌不均匀,出现局部强度低;或拆模板过早,拆模板方法不当。预预防措施:防措施:指定专人监控投料,投料计量准确;搅拌时间要足够;拆模应在混凝土强度能保证其表面及棱角不应在拆除模板而受损坏时方能拆除。拆除时对构件棱角应予以保护。 3 3、砼工程、砼工程 混凝土缺陷的处理混凝土缺陷的处理 a、麻面:先用清水对表面冲刷干净后用1:2或1:2.5水泥砂浆抹平。b、蜂窝、露筋:先凿除孔洞周围疏松软弱的混凝土,然后用压力水或钢丝刷洗刷干净,对小的蜂窝孔洞用1:2或1:2.5水泥砂浆抹平压实,对大的蜂窝露筋按孔洞处理。c、孔洞:凿去疏松软弱的混凝土,用压力水或钢丝刷洗刷干净,支模后,用高标号混凝土捣实,面涂环氧水泥浆进行封闭处理;裂缝较严重时,可用埋管压力灌浆。d、严禁踩踏钢筋,确保钢筋配置符合设计要求。 4 4、砌体工程、砌体工程 通病类型:通病类型:墙面游丁走缝:造成原因:造成原因:砖的长、宽尺寸误差较大,砌筑前没有进行实测及挑选,排砖时没有把竖缝排列均匀,或未将窗口位置引出。在砌筑操作过程中,没有注意到丁砖的中线必须与下层条砖的中线相重合而造成丁砖游走,上下竖缝发生错位;没有在沿墙面每隔2m间距左右竖缝处用托线板吊直弹线向上引伸作为控制游丁走缝的基准。 4 4、砌体工程、砌体工程 防治措施:防治措施:砌筑前进行实测及挑选,排砖时竖缝排列均匀。在砌筑操作过程中,丁砖的中线必须与下层条砖的中线相重合;在沿墙面每隔2m间距左右竖缝处用托线板吊直弹线向上引伸作为控制游丁走缝的基准。 4 4、砌体工程、砌体工程 通病类型:通病类型:墙体顶部与梁、板底连接处出现裂缝:造成原因:造成原因:砌筑时墙体顶部与梁板底连接处没有用侧砖或立砖斜砌(60)顶贴挤紧。预防措施:预防措施:砌筑时墙体顶部与梁板底连接处用侧砖或立砖斜砌(60)顶贴挤紧,塞缝采用砂浆里面加剁细稻草。 4 4、砌体工程、砌体工程 通病类型:通病类型:构造柱未按规范砌筑:造成原因:造成原因:构造柱的侧砖墙没砌成马牙搓,没设置好拉结筋及从柱脚开始先退后进;落入构造柱内的地灰、砖渣杂物没清理干净。预防措施:预防措施:构造柱的侧砖墙砌成马牙搓,设置好拉结筋及从柱脚开始先退后进;落入构造柱内的地灰、砖渣杂物清理干净。 5 5、抹灰工程、抹灰工程 通病类型:通病类型:门窗洞口、墙面、踢脚板,墙裙上等抹灰空鼓、裂缝:其主要原因及预防措施如下其主要原因及预防措施如下:门窗框两边塞灰不严,墙体预埋木砖问距过大或木砖松动,在门窗框周边处产生空鼓、裂缝。应重视门窗框塞缝工作,设专人负责堵塞实。基层清理不干净或处理不当,墙面浇水不透,抹灰后,砂浆中的水分很快被基层(或底灰)吸收。应认真清理和提前浇水。 5 5、抹灰工程、抹灰工程 防治措施:防治措施:基底偏差较大,一次抹灰过厚,干缩率较大。应分层找平,每遍厚度宜为7-9mm。配制砂浆和原材料质量不好或使用不当,应根据不同基层本配制所需要的砂浆,同时要加强对原材料的使用管理工作。 5 5、抹灰工程、抹灰工程 通病类型:通病类型:抹灰面层起泡、抹纹、开花:主要原因有如下几点主要原因有如下几点:抹完面层灰后,灰浆还未收水就压光,因而出现起泡现象。在基层为混凝土时较为常见。底灰过分干燥,又没有浇透水,抹面层灰后,水分很快被底层吸去,因而来不及压光,故残留抹纹。淋制石灰膏时,对过大石灰颗粒及杂质没有过滤好,灰膏熟化时间短。抹灰后,继续吸收水分熟化,体积膨胀,造成抹灰面出现开花(爆灰)现象。 5 5、抹灰工程、抹灰工程 通病类型:通病类型:抹灰表面不平,阴阳角不垂直,不方正:主要原因:主要原因:主要是抹灰前吊垂直
