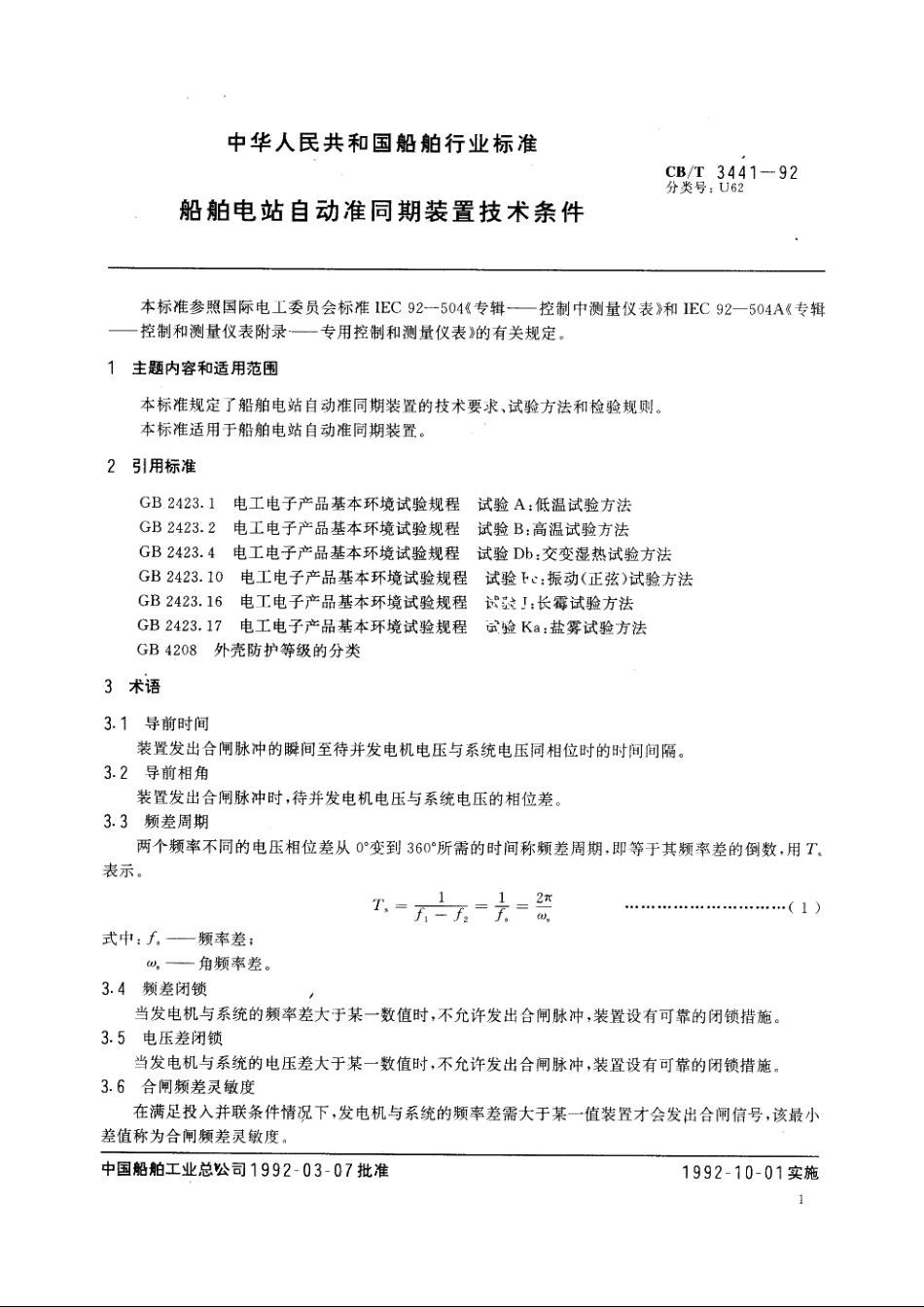

中华人民共和国船舶行业标准CB/T3441-92分类号：U62船舶电站自动准同期装置技术条件本标准参照国际电工委员会标准1EC92一504专辑一控制中测量仪表和IEC92一504A专辑控制和测量仪表附录一专用控制和测量仪表的有关规定。1主题内容和适用范围本标准规定了船舶电站自动准同期装置的技术要求、试验方法和检验规则。本标准适用于船舶电站自动准同期装置。2引用标准GB.2423.1电工电子产品基本环境试验规程试验A:低温试验方法GB2423.2电工电子产品基本环境试验规程试验B:高温试验方法GB2423.4电工电子产品基本环境试验规程试验Db:交变湿热试验方法GB2423.10电工电子产品基本环境试验规程试验下：振动（正弦）试验方法GB2423.16电工电子产品基本环境试验规程数J:长霉试验方法GB2423.17电工电子产品基本环境试验规程验Ka:盐雾试验方法GB4208外壳防护等级的分类3术语3.1导前时间装置发出合闸脉冲的瞬间至待并发电机电压与系统电压同相位时的时间间隔。32导前相角装置发出合闸脉冲时，待并发电机电压与系统电压的相位差。3.3频差周期两个颖率不同的电压相位差从0变到360所需的时间称频差周期，即等于其频率差的倒数，用T,表示。1式中：f。频率差：仙一角频率差。3.4频差闭锁当发电机与系统的频率差大于某一数值时，不允许发出合闸脉冲，装置设有可靠的闭锁措施。3.5电压差闭锁当发电机与系统的电压差大于某一数值时，不允许发出合闸脉冲，装置设有可靠的闭锁措施。3.6合闸频差灵敏度在满足投入并联条件情况下，发电机与系统的频率差需大于某一值装置才会发出合闸信号，该最小差值称为合闸频差灵敏度。中国船舶工业总公司1992-03-07批准1992-10-01实施
