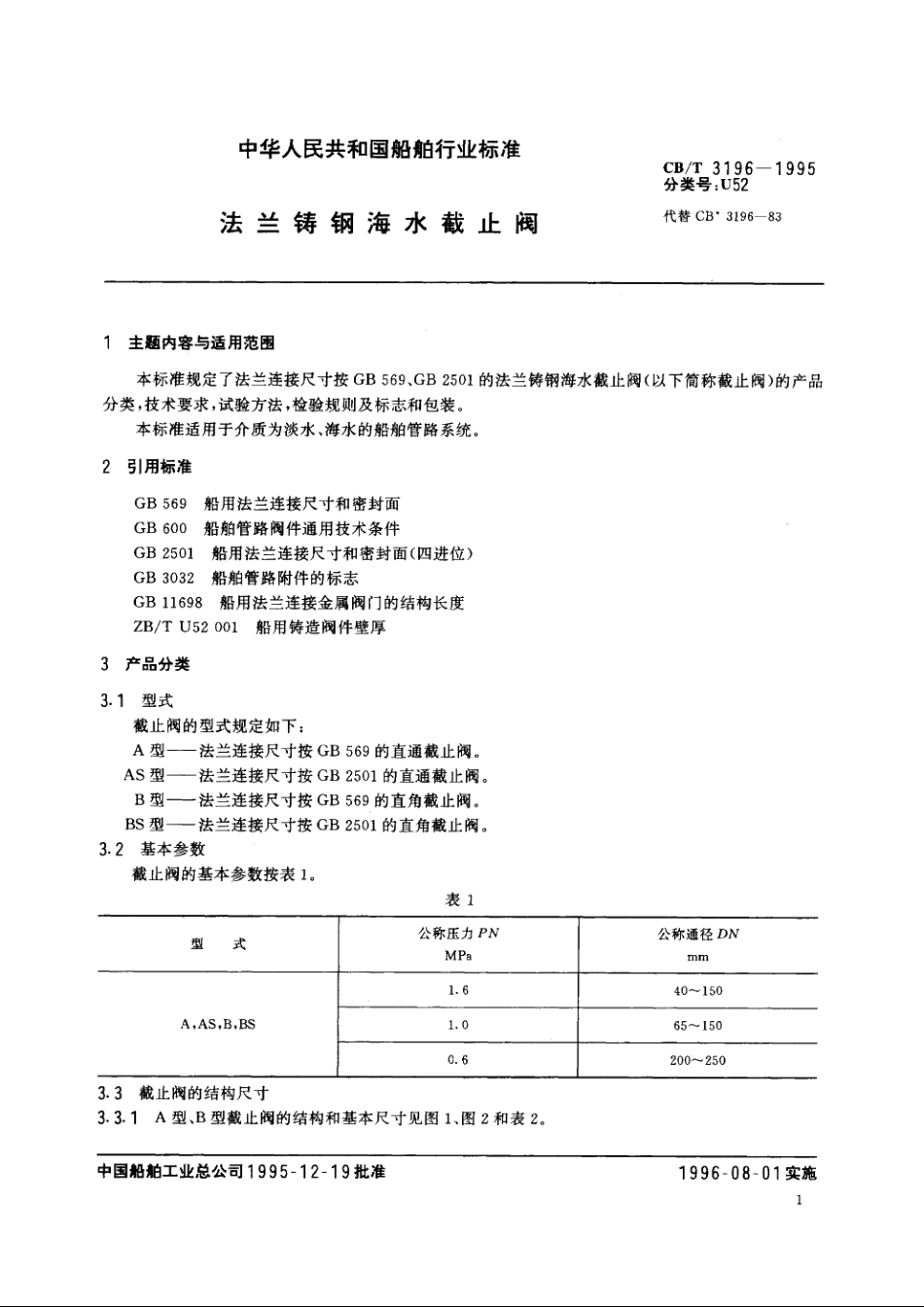

中华人民共和国船舶行业标准CB/T3196-1995分类号：U52法兰铸钢海水截止阀代替CB3196一831主题内容与适用范围本标准规定了法兰连接尺寸按GB569、GB2501的法兰铸钢海水截止阀（以下简称截止阀）的产品分类，技术要求，试验方法，检验规则及标志和包装。本标准适用于介质为淡水、海水的船舶管路系统。2引用标准GB569船用法兰连接尺寸和密封面GB600船舶管路阀件通用技术条件GB2501船用法兰连接尺寸和密封面（四进位）GB3032船舶管路附件的标志GB11698船用法兰连接金属阀门的结构长度ZB/TU52001船用铸造阀件壁厚3产品分类3.1型式截止阀的型式规定如下：A型一法兰连接尺寸按GB569的直通截止阀。AS型一法兰连接尺寸按GB2501的直通截止阀。B型一法兰连接尺寸按GB569的直角截止阀。BS型一法兰连接尺寸按GB2501的直角截止阀。3.2基本参数截止阀的基本参数按表1。表1公称压力PN型式公称通径DNMPamm1.640150A,AS,B.BS1.0651500.62002503.3截止阀的结构尺寸3.3.1A型、B型截止阀的结构和基本尺寸见图1、图2和表2。中国船拍工业总公司1995-12-19批准1996-08-01实施
