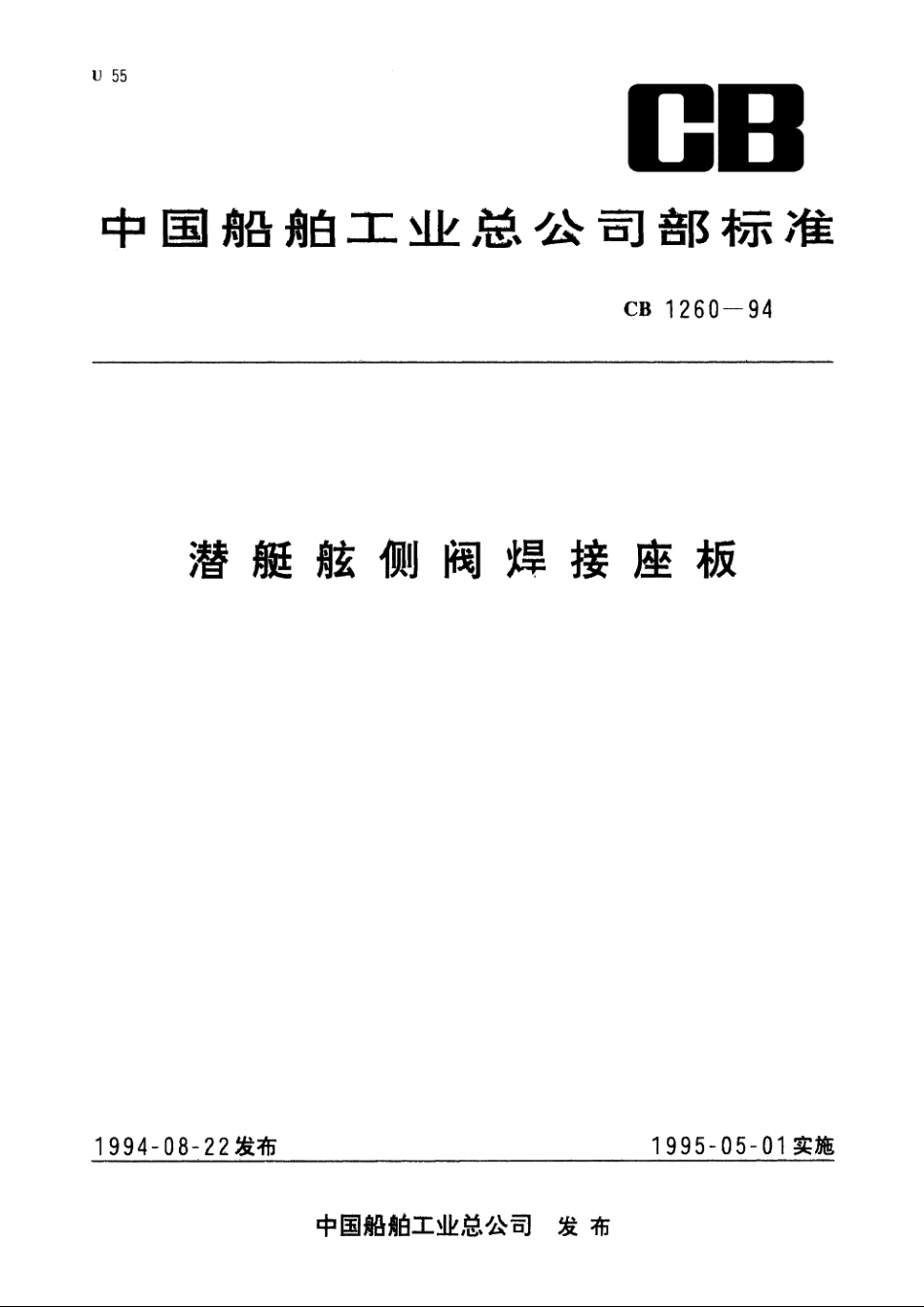

潜艇舷侧阀焊接座板 CB 1260-1994.pdf

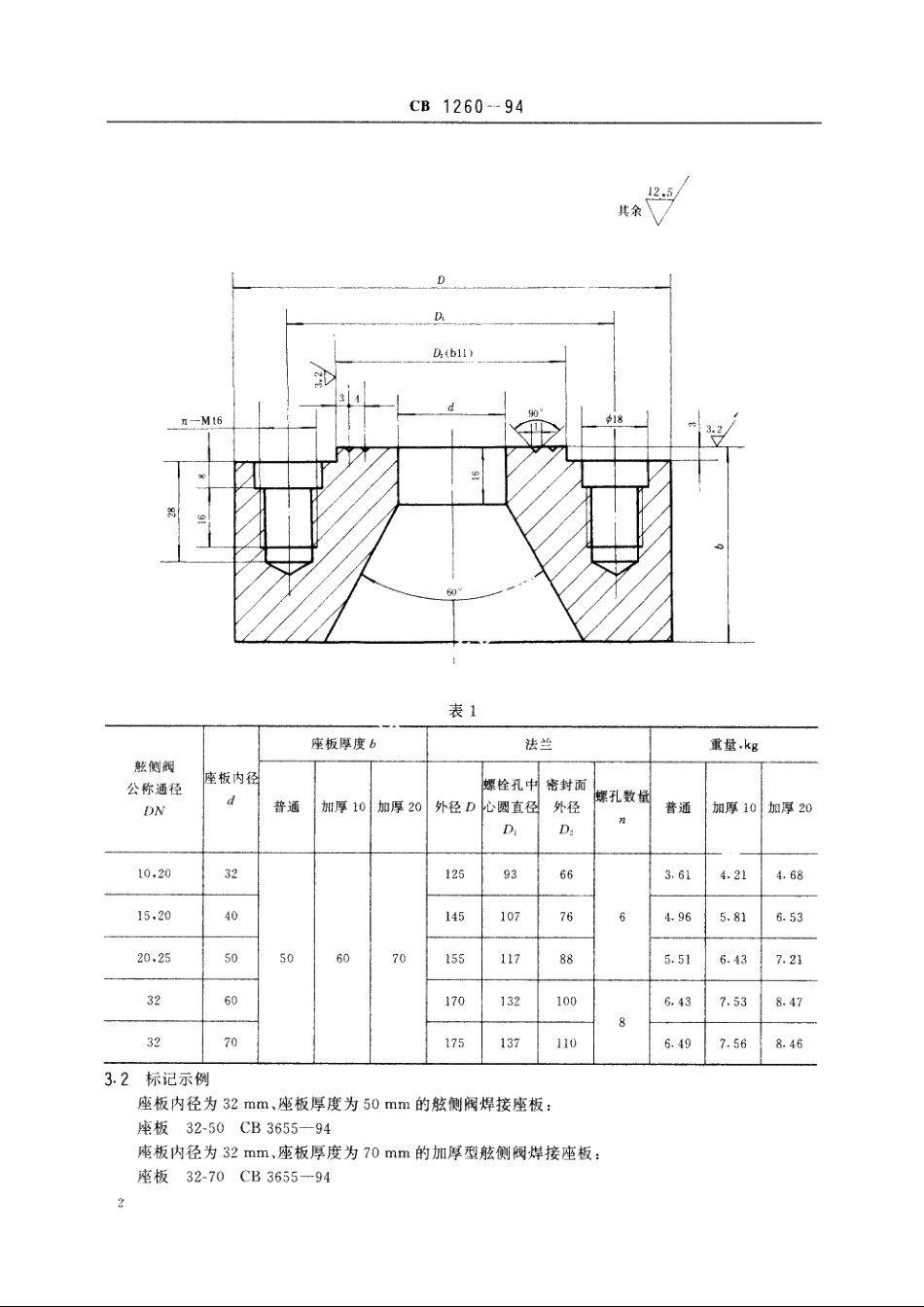

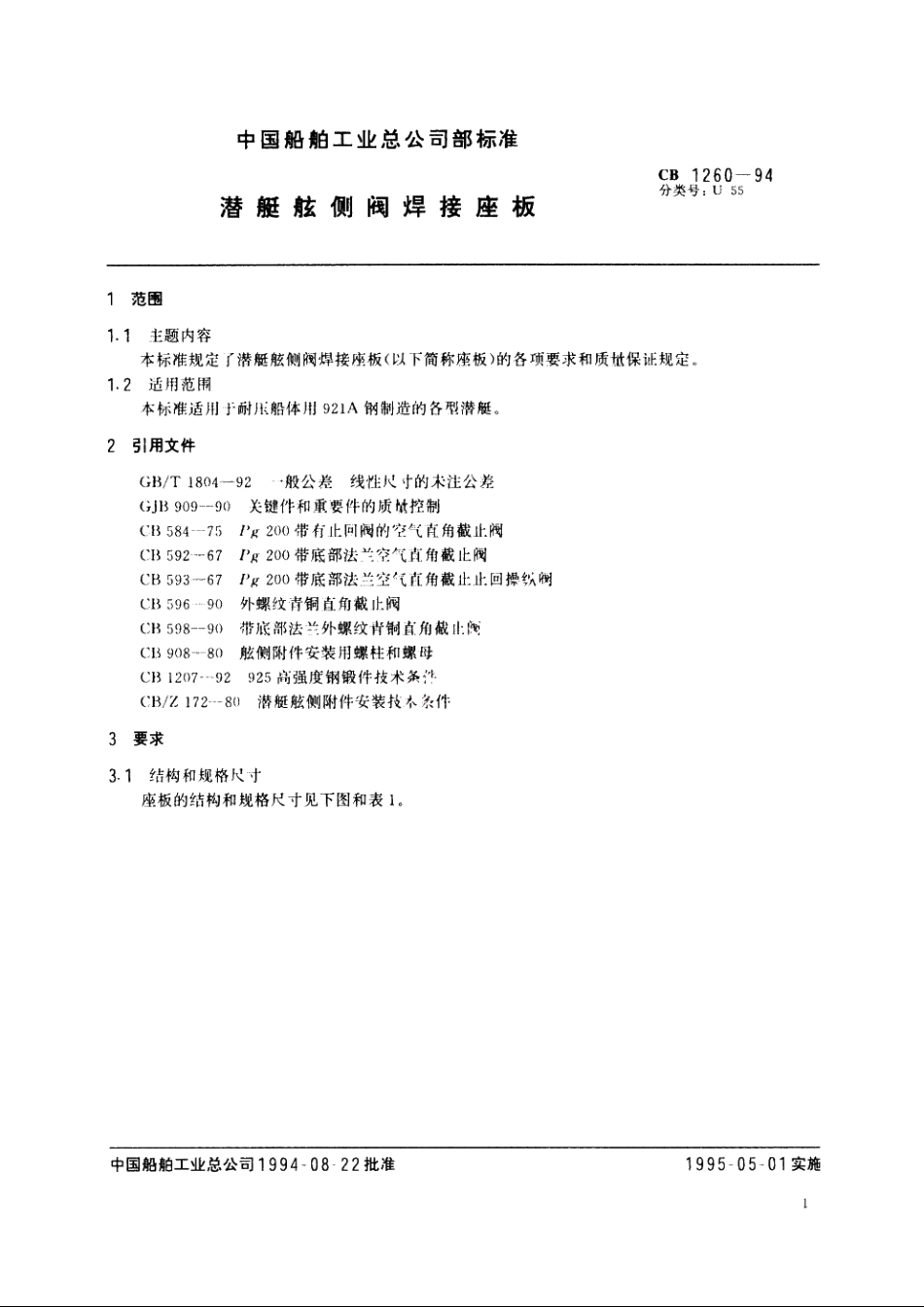

cB1260-943.3尺寸公差和形位公差3.3.1座板未注公差尺寸的公差值按GB/T1804的m级。3.3.2座板各螺孔中心的位置度公差不得大于0.4mm。3.4材料座板材料规定为CB1207的925I锻钢件。3.5紧固件座板使用的螺柱和螺母按CB908的规定。36外观座板表面应光滑，不得有影响强度和密封面的缺陷。3.7制造座板应符合本标准的要求，并按统一规定的图样制造。4质量保证规定4.1检验责任座板应由制造技术检查部门负责检验，提交验收的座板必须符合施工图样及第3章和第5章的要求。4.2质茧控制座板是关键件、用于连接的螺柱和螺母是重要件，应按GJB909的规定实施质址控制。4.3检验方法按本标准制造的座板应逐件进行检验，验收时的栓查N容包括材料证明书、尺寸和外观。5交货准备5.1保管座板应避免放在露天中，防止雨淋。5.2运输座板在运输和装卸过程中应防止密封面擦伤。5.3标志座板的外圆柱表面上应打上下列标志：a,本标准规定的标记和标准号，b.检查合格印章。6说明事项6.1座板与CB584,CB592.CB593、CB596和CB598舷侧阀相配。6.2选用座板时，必须使座板与舷侧阀底部法兰的连接尺寸和密封面尺寸相一致，并应使舷侧阀底部接头的螺纹外径比座板内径小110mm。例如，CB592DN20舷侧阀的底部螺纹接头为M452,CB598DW25舷侧阀的底部螺纹接头为M482,按照上述原则，应选用内径为50mm的座板与这两种规格的舷侧阀相配。63本标准规定的座板应焊在耐压船体上，与舷侧阀相连的密封面部分应位于耐压船体内侧。座板与耐压船体应采用全焊透双面焊接。6.4座板厚度应按座板处耐压船体壳板厚度选用，一般应使座板两端面超出壳板不小于12mm。6.5舷侧阀在座板上的安装要求按CB/Z172.
