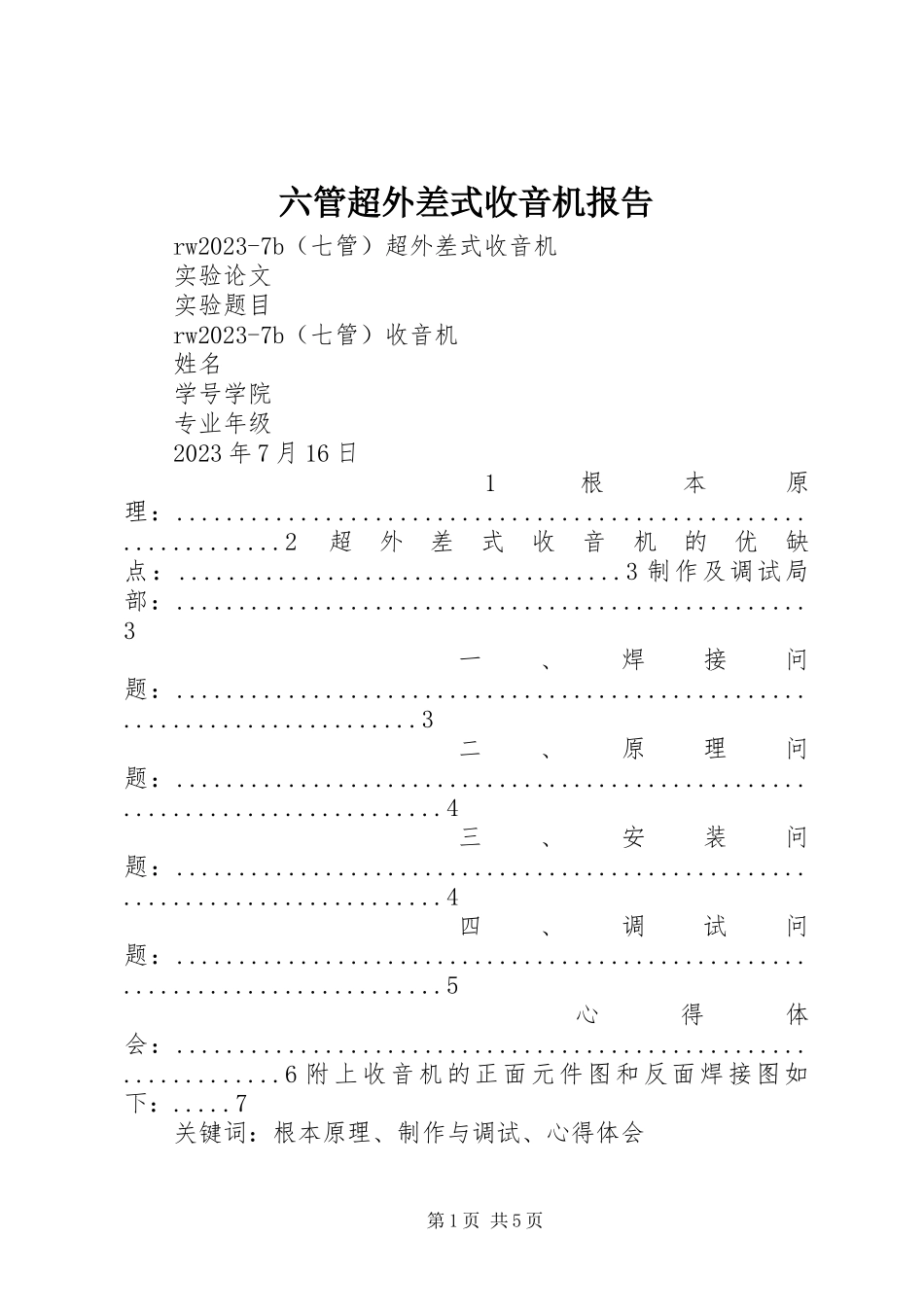

六管超外差式收音机报告 rw2023-7b（七管）超外差式收音机 实验论文 实验题目 rw2023-7b（七管）收音机 姓名 学号学院 专业年级 2023年7月16日 1根本原理：................................................................2超外差式收音机的优缺点：....................................3制作及调试局部：....................................................3 一、焊接问题：...........................................................................3 二、原理问题：.............................................................................4 三、安装问题：.............................................................................4 四、调试问题：.............................................................................5 心得体会：................................................................6附上收音机的正面元件图和反面焊接图如下：.....7 关键词：根本原理、制作与调试、心得体会 根本原理： 超外差式收音机由输入回路，变频电路，中频放大电路，检波和自动增益控制电路和音频放大电路组成。因为共有七个三极管，所以又称为“七管收音机〞。其中，v1管作为混频器，将本振产生的465khz的频率和磁棒线圈t1以及双联电容组成的天线调谐回路接收到的频率进行变频，其中双联电容和调谐拨盘相连可以用作调台使用；v2和v3管作为中频放大器，保证收音机的灵敏度，选择性等指标；v4管的集电极与基极相连，类似于二极管，单向导电，作为检波电路；v5作为低频放大器；v6和v7作为功率放大器，推动扬声器发声。r1，r5，r7和r2023分别作为v 1、v 2、v3 2和v4的工作点调整电阻；r12为v 6、v7功放级的工作点调整电阻；r6为中放的agc回路，正反响调节回路；t 2、t 3、t 4、和t5为中周（内置谐振电容），既是放大器的交流负载又是中频选频器；t6作为输入变压器，起交流负载及阻抗匹配的作用；电位器vr和电位器拨盘组合起来可以用作调节音量。 超外差式收音机的优缺点： 优点：灵敏度高，选择性好，音质好（通频带宽），工作稳定（不容易自激）； 缺点。镜像干扰（比接收频率高两个中频的干扰信号），假响应（变频电路的非线性）。 制作及调试局部： 一、焊接问题： 1、在焊接电阻r8和振荡线圈t2时由于两者间隔太短，当时的手也有点颤抖，导致焊短路了，后来发现这个短路并不会造成影响，因为在原理图上这两个点也是可以连在一起的。 2、在焊三极管v3时虚焊了，当时没有觉察，后来发现是板子上的铜片也掉了，没方法只好走了飞线。 3、二极管的指示灯要与其它原件反方向焊接，刚开始还不是很理解，当在组装收音机时，自然而然的意识到，指示灯反方向焊接时正好灯的亮光可以透过外壳，作为收音机是否翻开的指示标志。 4、在焊接过程中我总结了三点经验非常有用，后来我也把这个经验分享给了别的同学，说起来也挺简单的，那就是：“首先有两个引脚以上的原件，我们先将要焊接的引脚以外的引脚稍微掰弯，这样可以使原件固定，方便我们进行焊接工作，然后要焊接的引脚保持竖直向上，以便于焊锡能够更稳定的着落与板子的孔里，最后将焊锡稍微往孔里送，待锡成球状快速拔出，这样焊出来的既美观又很少有虚焊的情况。〞 二、原理问题： 1、当所有的原件都焊接安装完毕后，led灯仍然不亮，后来通过用万用表测量时发现二极管的电阻正好与理论相反，通过查找发现是电源焊接反了，待把电源改正过来之后，led灯也亮了，也能接收到信号了。所以电源的极性一定不能安反。 2、当安上电池后发现收音机还是没有声音，用万用表测量扩音机两端的电压发现电压差仍然为0，后来顺藤摸瓜，果然找到了三级管v3虚焊的问题，解决了之后收音机就正常能播放了。 三、安装问题： 1、在安装电阻时，我采用的是ppt上建议的立式插法，电阻倾斜15~20度，下边再留出1~2mm的长度，这样做的好处在后面安装更多的原器件时就表达出来了，我到后面发现采用立式插法可以节省很大的空间。当然我们这次做的七管收音机的原器件并不是很多，如 4果采用卧式插法也不会造成原件无处安放的问题，可是如果做大规模的元器件时，立式插法真的会为我们省出大量的空间，也为我们的作品实现小体积化提供可能性。 2、在安装双联电容时，我们可以先用螺丝钉将其固定，这样不仅方便我们更好的焊接该器件，而且也会提高双联电容的固定程度，使得在调台时不至于晃动而造成器件脱落的现象。 3、安装的顺序理论上应该是没有固定顺序的，但我还是才用ppt上先电阻后电容再三极管的顺序，后面其它的元器件的顺序我是任意焊的了。开始安装时采用这样顺序有什么好处呢。因为电阻的个数最多，而且阻值直观上不容易读取，所以我先将电阻按阻值的不同分开来用胶带贴于纸上固定，并标注上阻值的大小，以方便我在焊接时随意拿去且不易出错，这一点我是借鉴别人的经验，果真很好用，有好的方法我们就要学习是吧，这个小方法让我在焊接电阻时事半功倍，很快我就完成了电阻的安装，其次就是电容，三极管这样个数较多的先安装完毕，这样后面的元器件安装起来就快了，这也算是一种先难后易的一种安装体验吧。 四、调试问题： 1、在测集电极a、b、c、d点时的电流时，刚开始a点一直没有电流，当时就没多想直接将四个点都焊上了，结果果然不出所料，收音机没有发出一点声音，后来还是回到了a点，用万用表查找原因，终于发现v1管和t1之间的铜片给我割坏了，他们之间本来是 5可以连接的，当时由于焊短路了，就用小刀割，后来我就直接走锡将两个引脚焊接在了一起。 2、在调试收音机时会发现接收信号有时好有时差，当我们选择空旷的地方时，信号就会非常好，接收到的台数也多，声音也清晰，而在室内的地方就只能听到兹兹的刺耳声。心得体会： 1、在对照印制板图和电路原理图将小小的原件一个一个的焊接到空白的板子上，再到最后终于接收到播送的声音，我对混频、检波的过程更加明白了，从中学到了很多当时在书本上对这局部印象不深的细节； 2、在调试查错的过程中，我用万用表查找错误的过程中，学会了发光二极管极性的判断，甚至在收音机不想找到电源极性焊接反了的过程中，懂得理论和实际要相互结合的重要性； 3、在一整个制作收音机的过程，熟练了我走锡的动手能力，提高了我独立分析问题的能力，在最后排除掉错误终于收到电台的那一刻，我的心情是极其兴奋的，感觉当时的自己特别伟大。 总之，在装配七管收音机实验过程中，从安装、焊锡、连线、调试以及组装的整个过程中，每一步都需要我们用严谨的态度，认真地准备，仔细地工作，假设有一个细节的错误，有一点焊接时地失误，有一时的大意马虎都可能会导致最后收音机接收不到清晰的声音。在将电阻按阻值分类安放时我们可以体会到“事半功倍〞的感觉，在将引脚焊短路时我们会有“一失足成千古恨〞的懊悔，在将输入变压器（蓝 6色）安放反了时我们会有“早知当初〞的遗憾，在将电池极性焊接反了的时候更会有被自己蠢哭的伤感。不过最后一路坚持了下来，遇到问题后迎难而上，没有畏缩不前，终于还是见到了胜利的曙光。 附上收音机的正面元件图和反面焊接图如下： 第7页 共7页
