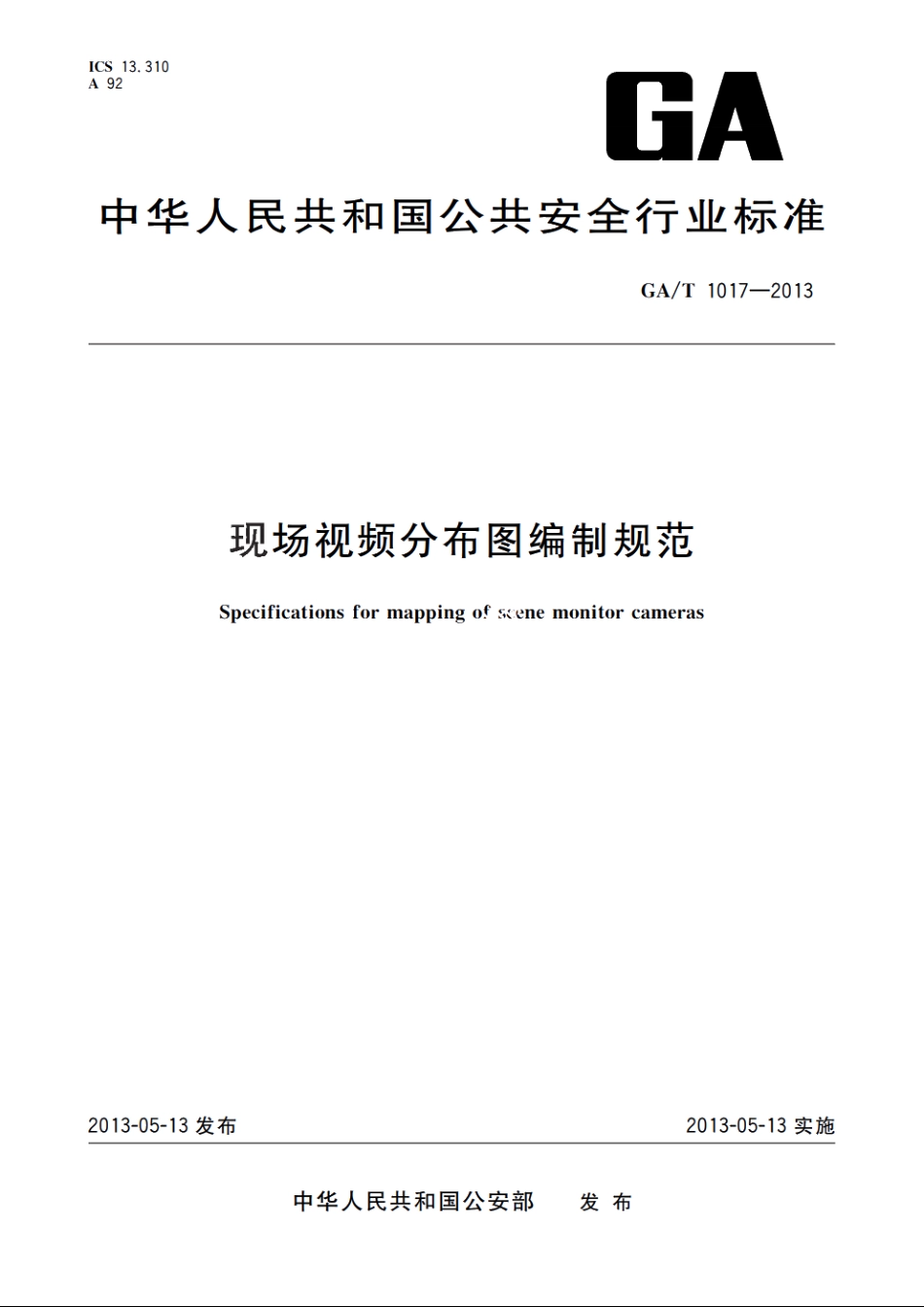

现场视频分布图编制规范 GAT 1017-2013.pdf

GA/T1017-2013现场视频分布图编制规范1范围本标准规定了现场视频分布图编制的具体方法和要求。本标准适用于法庭科学领域声像资料检验鉴定中的现场视频分布图编制，视频侦查中使用的现场视频分布图可参照本标准进行绘制。2术语和定义下列术语和定义适用于本文件。2.1公安监控点police monitor camera由公安机关负责安装、管理的视频监控摄像机位。2.2非公安监控点non-police monitor camera除由公安机关负责安装、管理以外安装的其他视频监控像机位。2.3球机spherical camera由一体化摄像机、高速步进电机云台、球形护罩织成的，可以在远端控制其上、下、左、右转动的摄像机。2.4枪机gun-shaped camera怆形摄像机，外观长方体，前面是C/C衫头接口。2.5盲区blind area监控摄像头无法覆盖的地理区域或虽然监控摄像头可以覆盖该地理区域，但是由于时间、光照条件、气候等因素导致该区域影像无法辨识。3图标现场视频分布图中所用图标见表1。表1图标示意名称图标中心现场公安监控点枪机囚i,i表示摄像机编号公安监控点球机公，i表示摄像机编号非公安监控点枪机国，i表示摄像机缩号非公安监控点球机i,i表示摄像机编号移动拍摄点图，i表示摄像机编号拍摄方向
