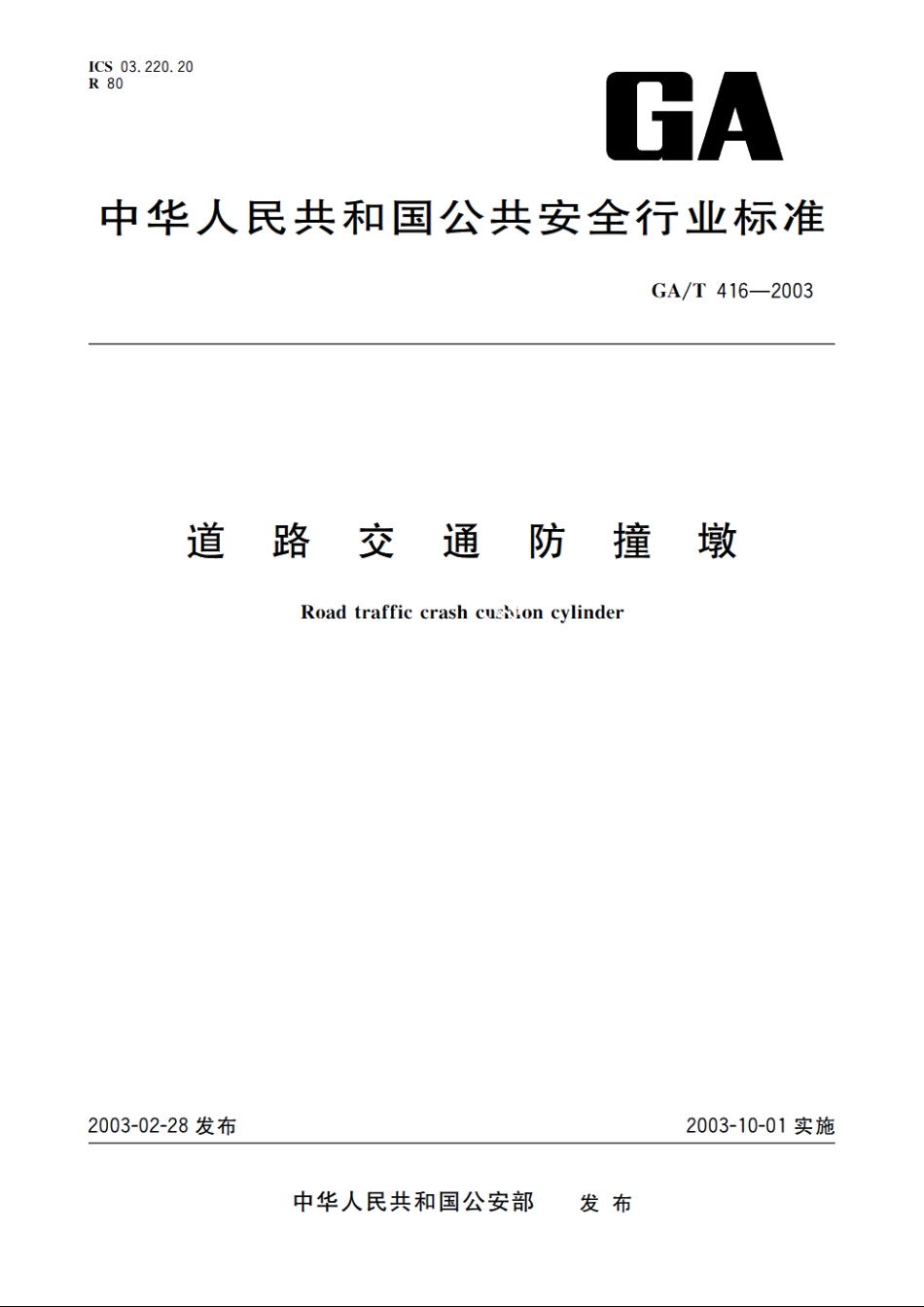

道路交通防撞墩 GAT 416-2003.pdf

GA/T416-20033.4逆反射系数Rcoefficient of retroreflection平面逆反射表面上的发光强度系数与其表面面积之比。R-式中：R一逆反射系数，单位为坎每平方米每勒克斯(cd1x1m):A一试样表面的面积，单位为平方米(m)。4分类防撞墩根据外形可分为组合式防撞墩及圆柱形防撞墩。一组合式防撞墩由墩头及方形墩身组成，墩身数量可根据实际情况任意配置。一圆柱形防撞墩由墩体及墩盖组成。5技术要求5.1材料防撞墩所用材料为塑料或橡胶。5.2外观结构要求5.2.1外观防撞墩本体外表面颜色为黄色，表面不应有裂纹及显的划痕、凹痕、损伤、颜色不均或变形。反光膜表面不应出现皱纹、开裂、边缘翘由、变形等缺陷。防撞墩表面应贴有红、白格相间的反光膜。防撞墩应为中空式，顶部应有用于加热水、黄沙或放置废旧轮胎等配载物的孔，箱体在装入适量的配载物竖直放置时，不应有配载物泄漏见象。5.2.2尺寸组合式防撞墩墩头长为850mm、前端宽为250mm、后端宽为900mm、高为900mm:方形墩身长为900mm、宽为450mm、高为900mm。防撞墩壁厚应不小于6mm。防撞墩上所贴反光膜宽度为510mm。(参见附录A图A.1)圆柱形防撞墩直径为650mm,高为850mm,壁厚应不小于6mm。防撞墩上所贴反光膜宽度为550mm。(参见附录A图A.2)组合式防撞墩及圆柱形防撞墩表面所贴红、白格相间反光膜的尺寸均应为160mm160mm,尺寸偏差为土20mm。5.3拉伸强度防撞墩所用塑料或橡胶的拉伸强度应不小于15MPa。5.4断裂伸长率防撞墩所用塑料或橡胶的断裂伸长率应不小于300%。5.5碰撞性能5.5.1乘员安全性能行驶着的车辆撞上防撞墩后，车内前座乘员碰撞后瞬间相对速度应小于12m/s,所承受的倾倒加速度应小于196m/s2。5.5.2结构适应性能车辆能被有效的停止或导向。防憧墩不能有穿入、闯入车辆的情况发生。2
