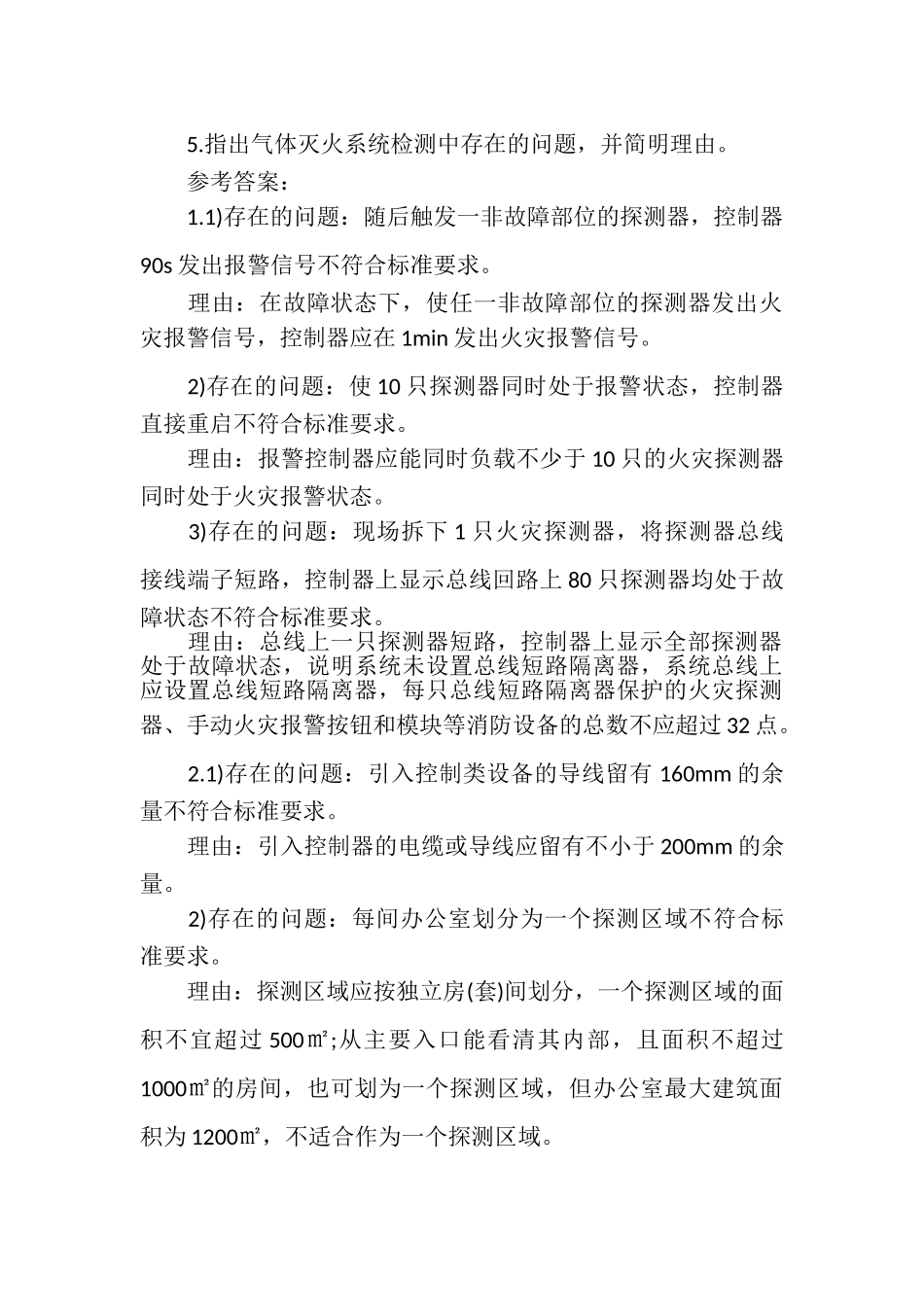

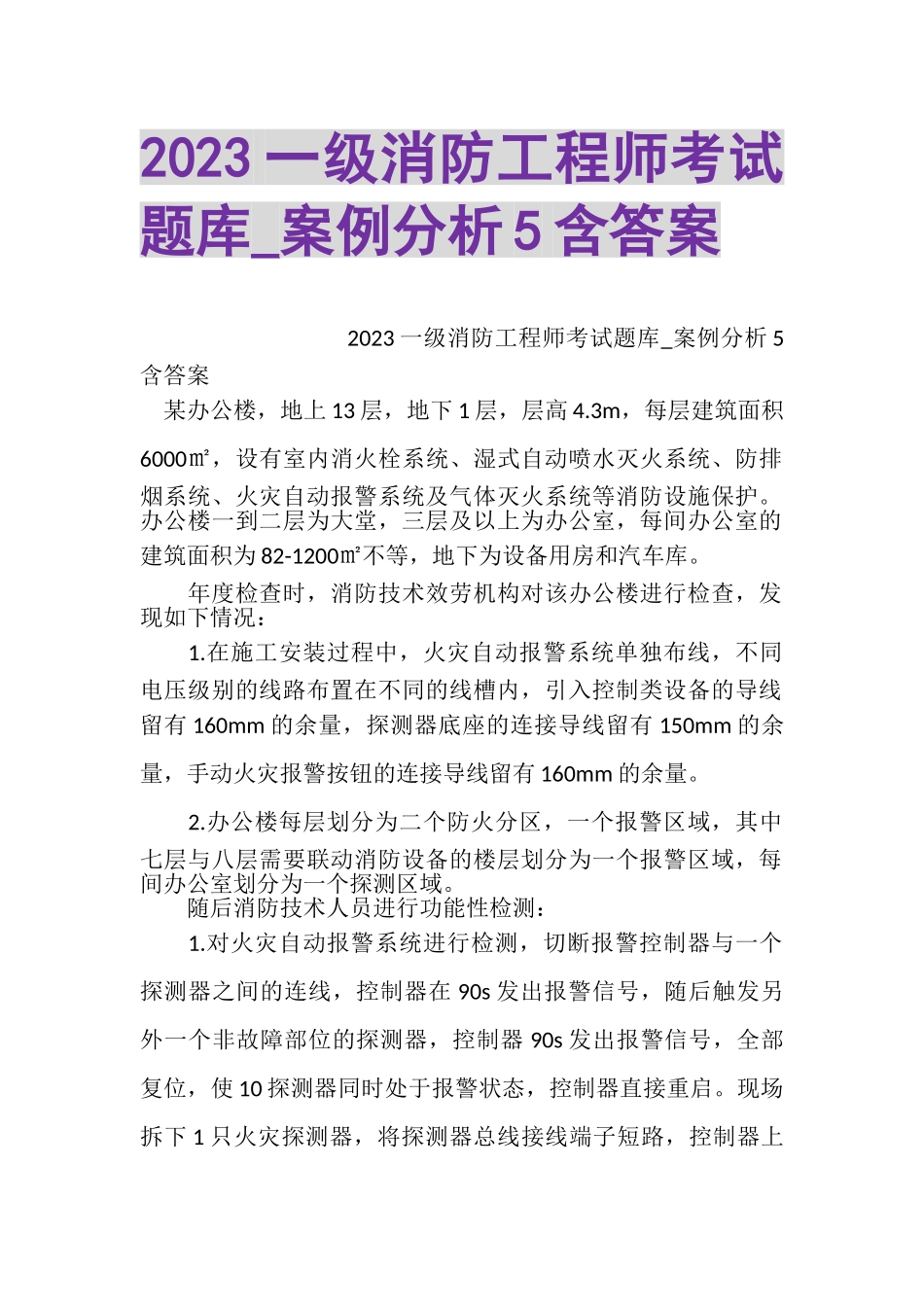

2023一级消防工程师考试题库_案例分析5含答案 　 2023一级消防工程师考试题库_案例分析5含答案 　某办公楼，地上13层，地下1层，层高4.3m，每层建筑面积6000㎡，设有室内消火栓系统、湿式自动喷水灭火系统、防排烟系统、火灾自动报警系统及气体灭火系统等消防设施保护。办公楼一到二层为大堂，三层及以上为办公室，每间办公室的建筑面积为82-1200㎡不等，地下为设备用房和汽车库。 　　年度检查时，消防技术效劳机构对该办公楼进行检查，发现如下情况： 　　1.在施工安装过程中，火灾自动报警系统单独布线，不同电压级别的线路布置在不同的线槽内，引入控制类设备的导线留有160mm的余量，探测器底座的连接导线留有150mm的余量，手动火灾报警按钮的连接导线留有160mm的余量。 　　2.办公楼每层划分为二个防火分区，一个报警区域，其中七层与八层需要联动消防设备的楼层划分为一个报警区域，每间办公室划分为一个探测区域。 　　随后消防技术人员进行功能性检测： 　　1.对火灾自动报警系统进行检测，切断报警控制器与一个探测器之间的连线，控制器在90s发出报警信号，随后触发另外一个非故障部位的探测器，控制器90s发出报警信号，全部复位，使10探测器同时处于报警状态，控制器直接重启。现场拆下1只火灾探测器，将探测器总线接线端子短路，控制器上显示总线回路上80只探测器均处于故障状态。 　　2.对自动喷水灭火系统进行检测 　　消防技术人员翻开末端试水装置，随后报警阀、压力开关、水力警铃相继动作，末端试水装置持续出水，5min后查看压力表显示为0.05MPa。控制中心从始至终未收到消防水泵的反响信号。 　　3.对机械加压送风系统进行检测 　　主体建筑防烟楼梯间前室与消防电梯前室合用，楼梯间及前室均设置机械加压送风系统，靠外墙设置，合用前室每层设置面积为2㎡的百叶窗，防烟楼梯间最顶层设有面积不小于1㎡的可开启外窗，且每隔5层设置面积为1㎡的可开启外窗。 　　消防技术人员触发建筑主体6层合用前室防火分区内一只感烟火灾探测器动作，系统联动开启该前室的加压送风口和加压送风机。检测人员关闭走道通往合用前室、合用前室通往防烟楼梯间的门，测试该楼层合用前室的余压值为20Pa，防烟楼梯间的余压值为30Pa。 　　4.对气体灭火系统进行检测 　　消防技术人员用发烟器触发电子机房的一只感烟探测器，防护区内门、窗开始自动关闭，随后触发一只感温火灾探测器，防护区内的声光警报器动作，气体灭火装置动作，电子信息机房入口气体喷放指示灯点亮。 　　检测完毕后技术效劳人员将系统全部复位，调试到正常工作状态。 　　根据以上材料，答复以下问题： 　　1.指出火灾自动报警控制器测试存在的问题，并简明理由。 　　2.指出消防档案检查中存在的问题，并简明理由。 　　3.指出自动喷水灭火系统检测存在的问题和原因。 　　4.指出该建筑机械加压送风系统检测中存在的问题，并简述理由。 　　5.指出气体灭火系统检测中存在的问题，并简明理由。 　　参考答案： 　　1.1)存在的问题：随后触发一非故障部位的探测器，控制器90s发出报警信号不符合标准要求。 　　理由：在故障状态下，使任一非故障部位的探测器发出火灾报警信号，控制器应在1min发出火灾报警信号。 　　2)存在的问题：使10只探测器同时处于报警状态，控制器直接重启不符合标准要求。 　　理由：报警控制器应能同时负载不少于10只的火灾探测器同时处于火灾报警状态。 　　3)存在的问题：现场拆下1只火灾探测器，将探测器总线接线端子短路，控制器上显示总线回路上80只探测器均处于故障状态不符合标准要求。 　　理由：总线上一只探测器短路，控制器上显示全部探测器处于故障状态，说明系统未设置总线短路隔离器，系统总线上应设置总线短路隔离器，每只总线短路隔离器保护的火灾探测器、手动火灾报警按钮和模块等消防设备的总数不应超过32点。 　　2.1)存在的问题：引入控制类设备的导线留有160mm的余量不符合标准要求。 　　理由：引入控制器的电缆或导线应留有不小于200mm的余量。 　　2)存在的问题：每间办公室划分为一个探测区域不符合标准要求。 　　理由：探测区域应按独立房(套)间划分，一个探测区域的面积不宜超过500㎡;从主要入口能看清其内部，且面积不超过1000㎡的房间，也可划为一个探测区域，但办公室最大建筑面积为1200㎡，不适合作为一个探测区域。 　　3.存在的问题：控制中心未收到消防水泵启动信号不符合标准要求。 　　原因：1)压力开关设定值不正确。2)水泵控制柜未处于“自动〞启动状态。3)水泵控制柜控制模块、控制元件或控制线路出现损坏。4)消防水泵与联动控制器的输入模块损坏。5)消防水泵输入模块与控制中心连线脱落或损坏。 　　4.1)存在的问题：合用前室每层设置百叶窗不符合标准要求。 　　理由：采用机械加压送风系统的场所不应设置百叶窗，且不可设置可开启外窗。 　　2)存在的问题：防烟楼梯间最顶层设有面积不小于1㎡的可开启外窗，且每隔5层设置面积为1㎡的可开启外窗不符合标准要求。 　　理由：设置机械加压送风系统的防烟楼梯间，尚应在其顶部设置不小于1㎡的固定窗，靠外墙的防烟楼梯间，尚应在其外墙上每5层内设置总面积不小于2㎡的固定窗，固定窗为不可开启外窗。 　　3)存在的问题：一只感烟火灾探测器动作发出火灾报警信号，不应联动开启加压送风口和加压送风机。 　　理由：应该由防火分区内两只独立的感烟探测器发出火灾报警信号后才能联动。且当火灾报警系统联动机械加压送风系统时，应当开启模拟着火层及相邻上下两层前室的常闭加压送风口，并同时开启加压送风机。 　　4)存在的问题：测试该楼层合用前室的余压值为20Pa，防烟楼梯间的余压值为30Pa不合理。 　　理由：合用前室的余压应为25Pa-30Pa，防烟楼梯间余压应为40Pa-50Pa。 　　5)存在的问题：余压检测时选取楼层位置不符合标准要求。 　　理由：余压调试应选取送风系统末端所对应的送风最不利的三个连续楼层模拟起火层及其上下层。 　　5.1)存在的问题：首只感烟探测器动作后，防护区内门、窗开始自动关闭不符合标准要求。 　　理由：气体灭火控制器在接收到满足联动逻辑关系的首个联动触发信号后，应启动设置在该防护区内的火灾声光警报器。 　　2)存在的问题：随后触发一只感温火灾探测器，防护区内的声光报警装置启动，气体灭火装置动作不符合标准要求。 　　理由：启动气体灭火装置可设定不大于30S的延迟喷射时间。
