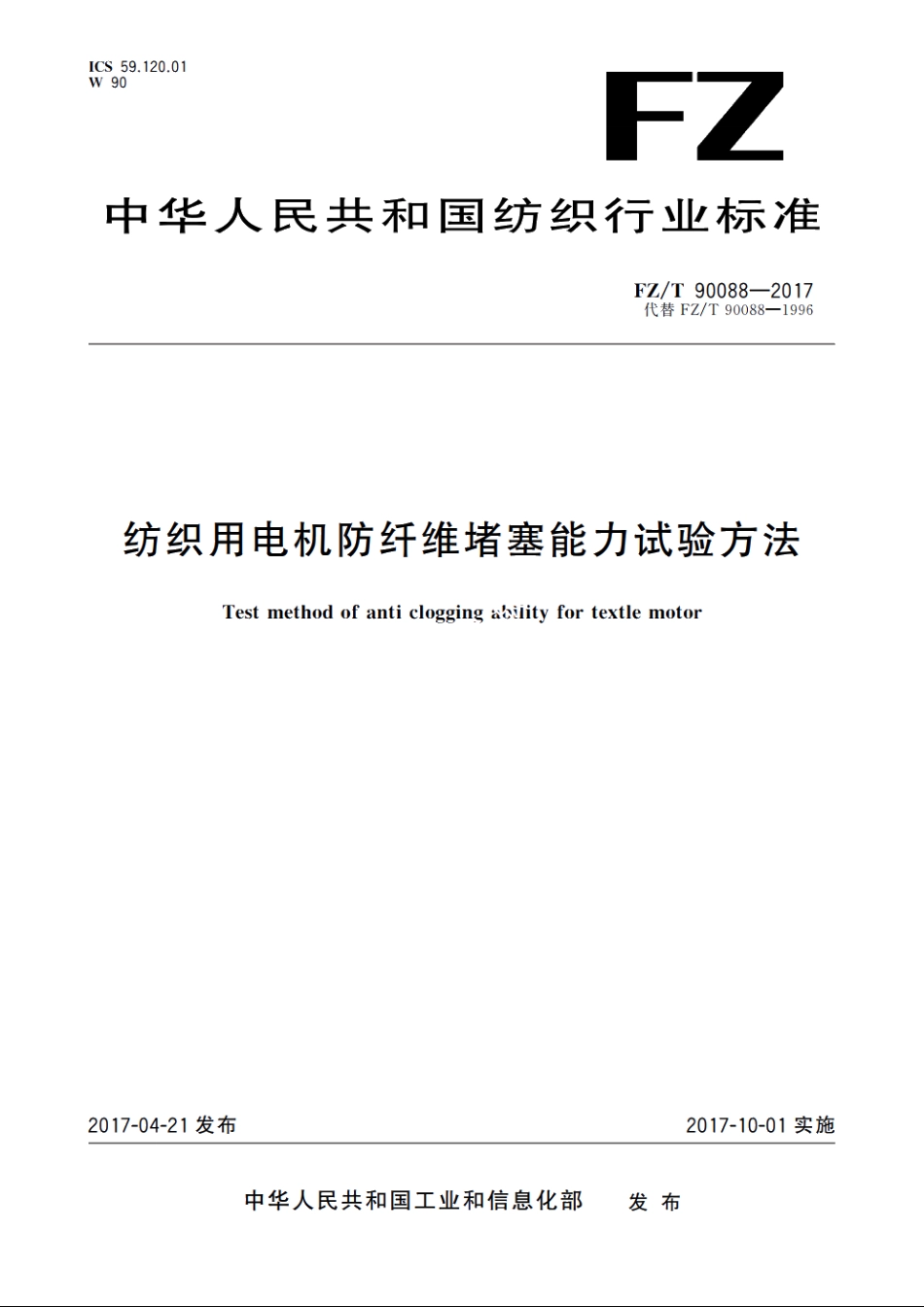

纺织用电机防纤维堵塞能力试验方法 FZT 90088-2017.pdf

F7/T90088-2017影响仪器测量结果准确度的因素：a)信号源负载：b)引接线校正：c)仪器的量程、使用条件和校准。4.3.2电量测量仪器电量测量仪器的准确度等级应不低于0.5级。测量用仪用互惑器的准确度等级应不低于0.2级。4.3.3转矩测量仪转矩测量仪（含测功机和传感器）的准确度等级应不低于0.5级。4.3.4电阻测侧量仪绕组的直流电阻用双臂电桥或单臂电桥，或数字式微欧计测量，准角度等级应不低于0.2级。4.3.5酒精温度计和水银温度计温度计的最大允许误差为士1。5试验要求5,1定子铁芯温度的测量，须将被试电动机的吊环蝶拟下，插人酒精温度计测量。5,2室温的测量，用水银温度计测量室温，测点安黄在距电机约1m一2m处，处于电动机高度的一半的位置，并应防止外来辐射热及气流的影响，可同时进行多点测量，取各测点读数的算术平均值作为室温。5.3试验中所测得的温度数据均是在电动机运行至热稳定状态下测得的。热稳定状态是指30n之内电动机的温升变化在1K以内。5,4试验用纤维要求，28号粗纱纤维用于中心高112mm及以下电动机，28号棉条纤维用于中心高132mm及以上电动机。6试验方法6.1将被试电动机与测功机（或负载电机）安装在试验台上，用联轴器联接，将被试电动机吊环螺钉取下，插入酒精温度计，用网罩将被试电动机和测功机（或负载电机）全部盖好。6.2通过测功机（或负载电机）给被试电动机施加额定负载，三相异步电动机和三相永磁同步电动机分别按照GB/T1032和GB/T22669规定的试验方法进行热试验，记录被试电动机铁芯温度和室温。6.3将纤维分离机置于被试电动机进风口前，然后将试验用的28号粗纱纤维3根，不少于15g(推荐值)，或28号棉条纤维，不少于20g(推荐值)，插人纤维分离机的喂人孔，待电动机铁芯温度稳定后，启动纤维分离机，向电动机进风口喂入棉纱纤维，在离电动机进风口0100mm处，前后左右移动分离机，使棉纱纤维均匀散布，直至酒精温度计读数再升高10+85时，停止喂入，待电动机铁芯温度稳定后，记录铁芯温度、室温，测取喂人量、附着棉纱纤维量与喂入时间。6.4纺织电动机与普通电动机防纤维堵塞能力的对比试验，将纺织电动机卸下，换上与纺织电动机规格相应的普通电动机作为被试电动机对比试验的两台电机纤维分离机的出口高度与出口尺寸应相同，按6.2进行热试验，喂入与纺织电动机同等规格和同等质量（含水量相同）的粗纱纤维或棉条纤维，待电2
