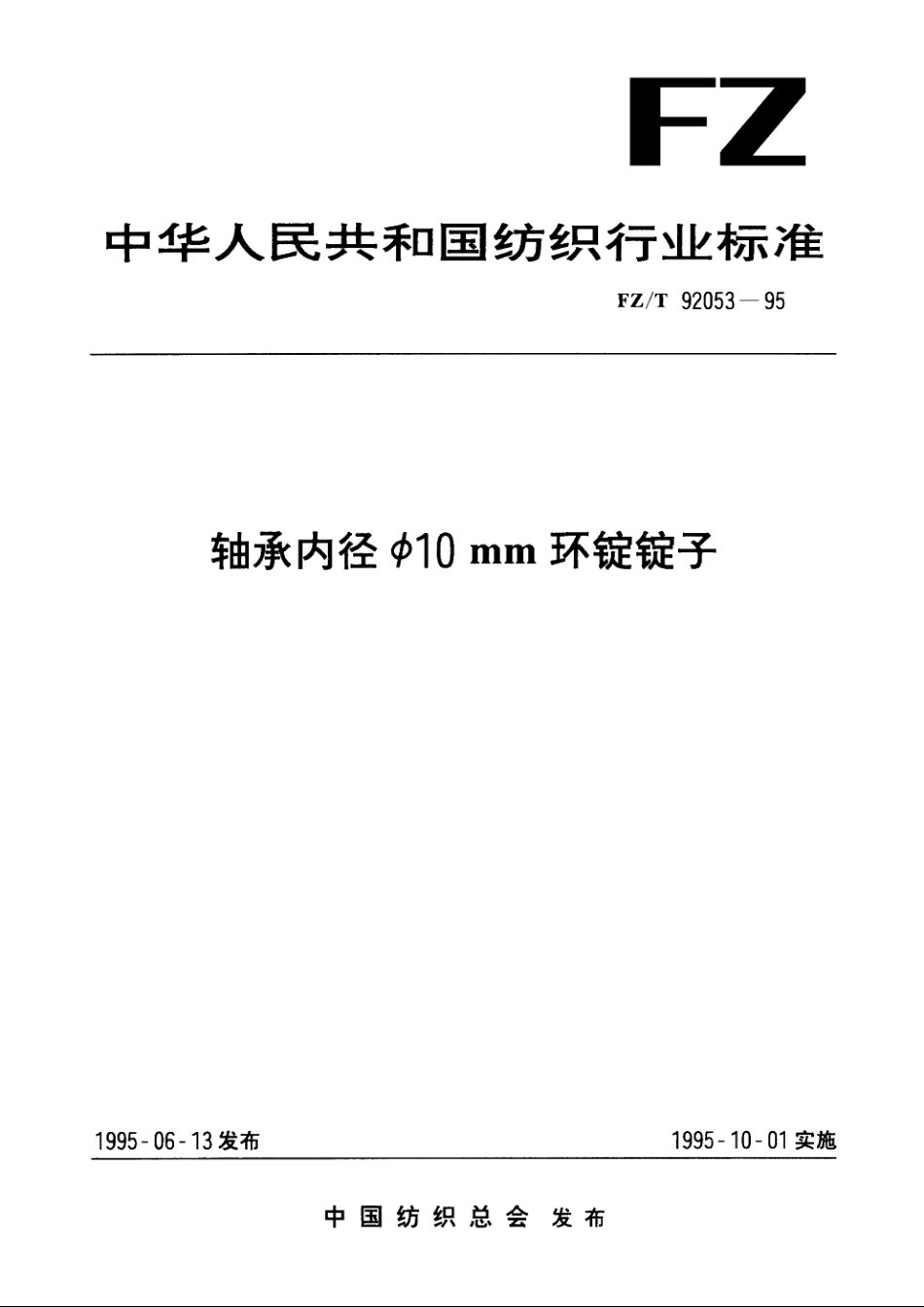

轴承内径Φ10mm环锭锭子 FZT 92053-1995.pdf

FZ/T92053-953.2.2.1弹性圈分离型和弹性圈连接型锭子表示设计顺序号。3.2.2.2其他锭子杆盘结构型式代号以数字表示，见表2。表2代01o349光锭杆光锭杆杆盘结构型式铝套管带锭帽其他型式(无边简管用)(有边简管用)3.2.3筒管长度代号（或设计顺序号）3.2.31弹性圈分离型和弹性圈连接型锭子表示设计顺序号。3.2.3.2其他支承结构型式锭子表示筒管长度代号，见表3。表3代号014689简管长度200220240260280300320340360200mm2202402602803003203403603803.2.4孳生型代号3.2.41孳生型代号以字母“A、BK”表示。3.2.4.2龙带传动锭子以字母“L”表示，若同时有孳生型式，则标志在孳生型代号之后。3.2.5标记示例a.轴承内径10mm、弹性圈连接型、设计顺序号，”的锭子的标记：D2405:b.轴承内径10mm、金属弹性管纵横向吸振型.有边筒管长度为300mm、光锭杆锭子的标记：D4425:c.轴承内径10mm、金属弹性管连接、无边筒管长度为320mm、光锭杆、孳生型龙带传动锭子的标记：D3406AL.4主要参数4.1锭尖至上轴承中心高度为150mm。4.2锭脚螺纹规格和螺母对边宽度见表4。表4螺纹规格螺母对边宽度，mmM271.536M301.544注：1)新设计能子不采用。4.3锭子安装面至锭盘轮中心高度系列为41、42、45mm。4.4锭子锭盘轮宽度系列为21、25、28mm。5技术要求5.1空锭在8000r/min运转时，锭端振程值见表5。5.2空锭在8000r/min运转时，单锭功率12W。5.3空锭在8000r/min运转时，单锭噪声71dB(A)。5.4清洁度锭座结合件内腔残留杂物的重量12mg/套。2
