2023年人工挖孔桩论证报告.docx

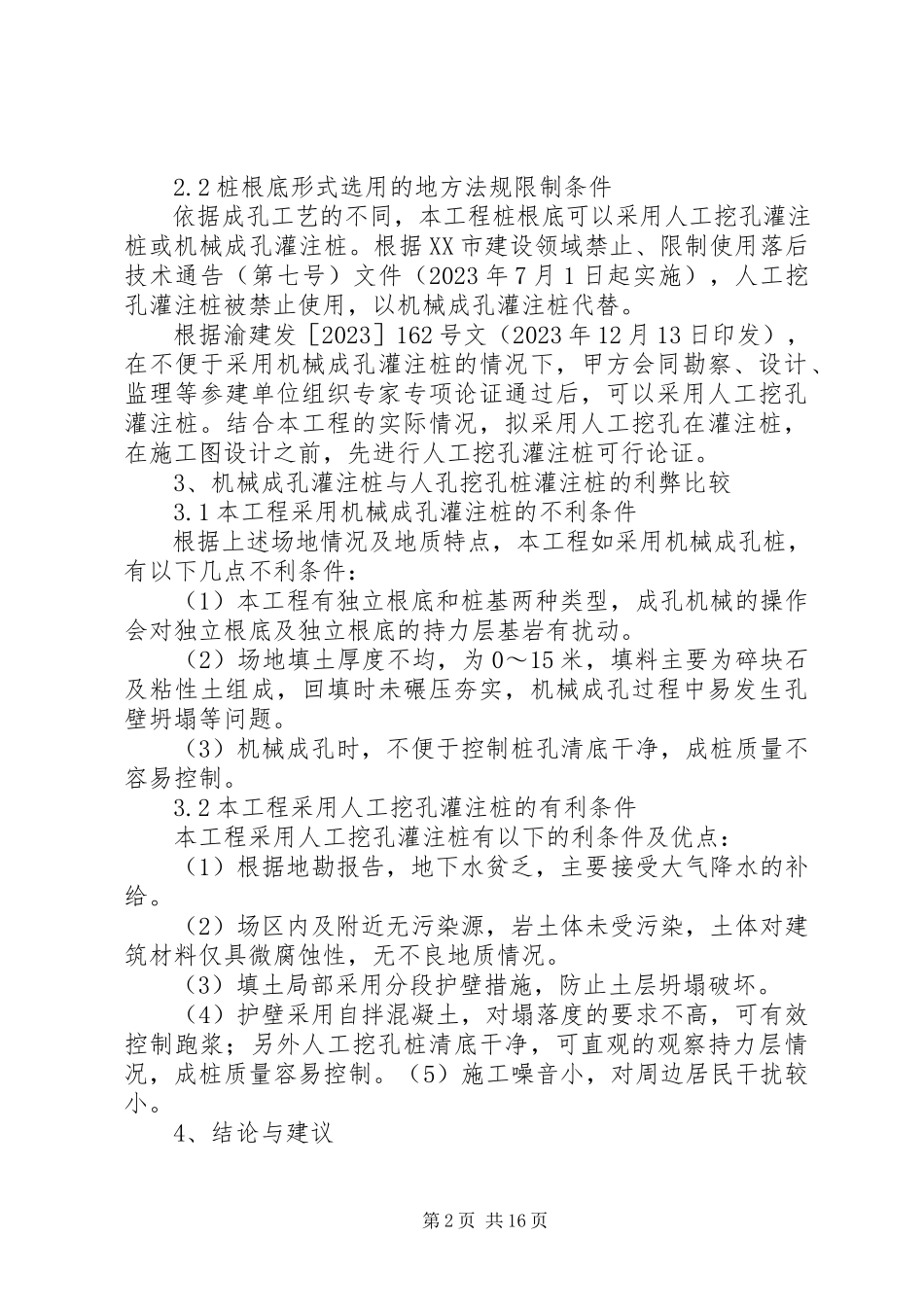

人工挖孔桩论证报告 “XX市双桥千叶.中央广场工程（b1-1-4／03，d21-4/03地块）〞 人工挖孔灌注桩可行性论证报告 1、工程概况 1.1工程概况简述 千叶·中央广场工程位于XX市大足区双桥经开区，场地东侧紧邻滨江西路与政府着力打造的景点龙景湖隔湖相望，南侧为双桥经开区主要车行道路车城大道，西侧隔一城市道路分别有政府办公大楼、大型公共绿地、市民文化中心，北侧为规划中的居住区以及北环三路，现状为原始地形。b1-1- 4、d21-4两个地块拟建物主要为2栋天街形式商业、2栋13／14层公寓楼、1栋17层办公楼，重要性等级二级。商业采用框架结构，公寓楼和办公楼采用框架＿剪力墙结构，采用独立根底、桩根底形式。 1.2工程场地及地质概况 根据现场踏勘及搜集资料，场地大多被填土覆盖，总体地势平缓，地形坡角一般2~15°，局部区域基岩零星出露，岩层倾角12°左右；场地抗震设防烈度为6度，按设计标高整平后，场地内土体包括残坡积层及人工填土层两种，土层厚度不均，最大厚度到达15.0m（zy25）；场地内地下水贫乏，仅在填土覆盖的原始沟谷及水塘地段存在少量上层滞水，场地地下水对混凝土结构有微腐蚀；无不良地质现象发育，破坏地质环境的人类工程活动中等强烈，对相邻建筑影响小；场地复杂程度等级为中等复杂场地。 2、根底形式的选择 2.1本工程根底形式以桩根底为主 根据地勘报告，本工程场地内人工填土分布于场地大局部区域，厚度不均，约0~15m不等，局部区域基岩零星出露。据此，本工程采用软弱覆盖层以下的中风化基岩作为持力层，大局部区域根底采用桩根底，桩长估计约6~12m；局部基岩出露区域采用嵌岩独立根底或条基。 2.2桩根底形式选用的地方法规限制条件 依据成孔工艺的不同，本工程桩根底可以采用人工挖孔灌注桩或机械成孔灌注桩。根据XX市建设领域禁止、限制使用落后技术通告（第七号）文件（2023年7月1日起实施），人工挖孔灌注桩被禁止使用，以机械成孔灌注桩代替。 根据渝建发［2023］162号文（2023年12月13日印发），在不便于采用机械成孔灌注桩的情况下，甲方会同勘察、设计、监理等参建单位组织专家专项论证通过后，可以采用人工挖孔灌注桩。结合本工程的实际情况，拟采用人工挖孔在灌注桩，在施工图设计之前，先进行人工挖孔灌注桩可行论证。 3、机械成孔灌注桩与人孔挖孔桩灌注桩的利弊比较 3.1本工程采用机械成孔灌注桩的不利条件 根据上述场地情况及地质特点，本工程如采用机械成孔桩，有以下几点不利条件： （1）本工程有独立根底和桩基两种类型，成孔机械的操作会对独立根底及独立根底的持力层基岩有扰动。 （2）场地填土厚度不均，为0～15米，填料主要为碎块石及粘性土组成，回填时未碾压夯实，机械成孔过程中易发生孔壁坍塌等问题。 （3）机械成孔时，不便于控制桩孔清底干净，成桩质量不容易控制。 3.2本工程采用人工挖孔灌注桩的有利条件 本工程采用人工挖孔灌注桩有以下的利条件及优点： （1）根据地勘报告，地下水贫乏，主要接受大气降水的补给。 （2）场区内及附近无污染源，岩土体未受污染，土体对建筑材料仅具微腐蚀性，无不良地质情况。 （3）填土局部采用分段护壁措施，防止土层坍塌破坏。 （4）护壁采用自拌混凝土，对塌落度的要求不高，可有效控制跑浆；另外人工挖孔桩清底干净，可直观的观察持力层情况，成桩质量容易控制。（5）施工噪音小，对周边居民干扰较小。 4、结论与建议 综合上述分析比较，本工程采用浅根底及桩根底，桩长为6～12米，建议桩采用人工挖孔灌注桩。 如本工程采用人工挖孔桩，在施工图设计阶段将采用以下措施保证施工平安：（1）施工时适当加大桩径，控制桩径不小于1.0米。 （2）采用分段护壁措施，护壁受力条件较好，护壁厚度和配筋均按静止土压力计算确定，土层段护壁加厚至150mm，配筋适当加大。 中煤科工集团重庆设计研究院 2023年5月14日 附图： 1.渝建发［2023］162号文（2023年12月13日印发）2.建筑总平面图3.根底形式选用统计表 第二篇：人工挖孔桩专家论证报告同原〃鸿恩寺工程五期工程 人工挖孔桩平安专项施工方案论证报告 该工程设计阶段采用人工挖孔桩根底的可行性已经过论证，根底设计为人工挖孔桩，所有桩孔均有放大脚，且局部为异形桩，无法采用机械成孔；施工现场地质条件较好，无不良地质作用、有毒有害气体及大量地下水等情况，挖孔深度不深；故专家组认为采用人工挖孔工艺可行。 该方案内容局部完整；计算资料应修改；平安施工的根本条件局部与现场实际相吻合；该方案应进行修改。修改时，应严格按照危险性较大的分局部项工程平安管理方法（建质（202223）87号文）的强制性规定和论证报告从以下几个方面进行细化具体、补充完善。 一、方案的工程概况应补充： （二）施工要求和技术保证条件； （二）材料方案（应明确施工及防护等材料名称、规格、单位、数量）； （三）设备方案（应明确施工、监测、应急及验收等设备名称、规格型号、数量、用电功率等）。 五、方案中施工平安保证措施应完善 （一）组织保障 建立以工程经理为首的平安组织机构，并落实各具体人员。 （二）技术措施 2、在人工挖孔桩开挖过程中，为了防止雨水流入桩孔内或孔口临边的物体坠入桩孔内伤人，桩孔口除了进行“锁口〞外，还必须进行“锁颈〞。“锁颈〞应沿桩孔口连续设置，以高20cm，宽2023cm为宜（附示意图）； 3、挖孔桩提升支架必须按渝建安发[2022]13号文的强制性规定搭设，并符合建设部jgj88-202223标准的要求（应附示意图及结构强度验算资料）；挖孔桩提升支架应自成稳定体系，严禁支承在护壁上； 4、人员上下桩孔应按建筑桩基技术标准（jgj94-202223）的规定使用专用吊篮，使用的电动葫芦、吊篮等应平安可靠，并配有防坠落装置（自动卡紧保险装置）；同时孔内必须设置应急软爬梯（以供应急之用），吊物吊钩应有弹簧式防脱钩装置。 5、应明确规定在桩孔开挖时，当桩间净距小于2.5m时，必须采用间隔施工；相邻排桩跳挖的最小施工净距不得小于4.5m;在浇注桩基砼时，不但相邻2023m范围内的挖孔作业应停止，而且不得在桩孔底留人； 6、挖孔桩开挖时，渣土应堆放在桩孔边缘1.0米以外，且高度不大于1.5米，并及时清运；假设使用机动车辆到桩孔附近运弃渣时（不能停放在桩孔作业面2m范围内），应做好预防措施或暂停孔内作业（作业人员不准留在孔内），以防挤压塌孔。 7、在桩孔开挖深度到达2m时，桩孔口的临边应设置符合标准要求的防护栏杆，并在停止施工时，采取措施对孔口进行密闭罩盖；当桩孔开挖深度到达5m以下时，应在桩孔底面以上3m左右处的护壁凸缘上设置半圆形的防护棚。防护棚可用钢（木）板或密眼钢筋（丝）网做成，在吊桶（篮）上下时，桩孔内作业人员必须站在防护棚下避险，以防坠物伤人；如遇起吊弃石较大或用钢丝绳裸吊时，桩孔内作业人员应全部撤离至地面后才能起吊； 8、桩孔开挖中遇到复杂的土层结构时，每挖0.5-1m深时应用手钻或不小于Φ16mm的钢筋对桩孔底做“品〞字型探查，检查桩孔底面以下是否有洞穴、流砂等，确认平安后，方可继续进行施工； 9、排除桩孔内积水应使用潜水泵，排水过程中桩孔内不得有人。排水作业结束，必须在切断潜水泵电源后，作业人员方可进入桩孔内； 2023、教育作业人员认真留意孔内的一切动态，如发现流沙、流动性淤泥、涌水、护壁变形等不良预兆及有异味气体时，应停止作业并迅速撤离； 11、桩孔内的通风、检测等工作，必须派专人负责管理；应明确桩孔内的通风、检查、监护等工作由专职平安管理人员负责监督实施，并按规定做好原始记录；加强挖孔桩通风及有毒有害气体检测工作，必须进行专业送风，用检测仪检测（或做活体实验）前方可进入桩孔作业，深度5米以上应先送风再下井，深度超过2023米应连续送风，送风量不得小于25l/s，井下作业人员严禁吸烟； 12、挖孔桩开挖后，应设专人观察地面及建（构）筑物的变化情况，以利发生异常情况及时采取有效的处理措施； 13、挖孔成型后，应及时去除护壁上的泥土和孔底残渣、积水，并应进行隐蔽工程验收。验收合格后，应立即封底和灌筑桩身砼；假设暂不灌筑桩身砼时，应下置钢护筒，并在桩孔口四周按标准要求设置防护栏杆； 14、灌注桩身砼时，砼必须通过溜槽；当落距超过3m时，应采用串筒，串筒末端距孔底高度不宜大于2m；也可采用导管泵送；砼宜采用插入式振捣器振实； 15、对周边建（构）筑物、地下管网等制定切实可行的监控措施和专项保护措施； 16、夜间禁止人工挖孔作业；恶劣天气应停止挖孔桩作业； 17、施工现场使用的各类建筑机械必须严格执行建筑机械使用平安技术规程（jgj33－2022）的各项规定； 18、施工用电必须严格按jgj46-2023规定执行tn-s系统及“三级配电，两级保护〞，并按“一箱、一闸、一漏、一机〞的强制性规定执行； 19、安排专人对桩孔内的作业人员实施作业监护，一旦发生中毒或窒息等事故，按照专项预案和现场处置方案科学施救； 20、挖孔桩施工应在周边边坡治理完毕后执行，保证桩基施工的平安，并注意桩基施工对周边边坡的影响。 （三）应急预案 按生产经营单位平安生产事故应急预案编制导那么（aq/t9002—2023）的规定编制专项应急预案和现场处置方案；专项应急预案要有明确的救援程序和具体的应急救援措施。应急预案应针对本工程易发生的中毒或窒息、坍塌、高处坠落、物体打击、机械伤害、触电、淹溺等完善相应的、有针对性的专项应急预案和现场处置方案。 （四）监测监控 六、方案劳动力方案应完善 确保工程平安施工所需专职平安生产管理人员、特种作业人员等人员的配备及持证上岗情况。 七、方案应补充有关的计算书及相关图纸 （一）应补充提升支架、操作平台、孔壁支护（标明钢筋布置、连接方式、砼的厚度及通风及排水设施等）及桩孔口“锁颈〞、“锁口〞等的示意图以及施工现场平面布置图（标明桩孔布置图、监测点的位置）、地质断面图； （二）应补充符合要求的提升支架、操作平台、地基承载力、吊钩及吊绳的验算资料。 八、该方案应按论证报告修改完善，经施工单位技术负责人、工程总监理工程师、建设单位工程负责人签字批准后，方可组织实施。 九、论证专家签名：组长（签名）： 组员（签名）： 2023年5月6日 第三篇：人工挖孔桩合同施工协议 发包方： （以下简称甲方）承包方： （以下简称乙方） 甲方将桔祥花园（二期）1X楼桩基工程承包给乙方施工，为了明确甲、乙双方在施工过程中的权利和义务，促使双方相互创造施工条件，完成施工任务，特订立如下合同条款，以便双方共同遵守。 一、乙方施工必须严格按照根底图纸和标准要求开挖施工，施工质量符合验收标准标准，不合要求无条件返工并承担由此带来的损失。 二、工程价格：桔祥花园（二期）1X楼人工挖孔桩（含入岩在内）按 元/立方米包干，入岩不再计算。
