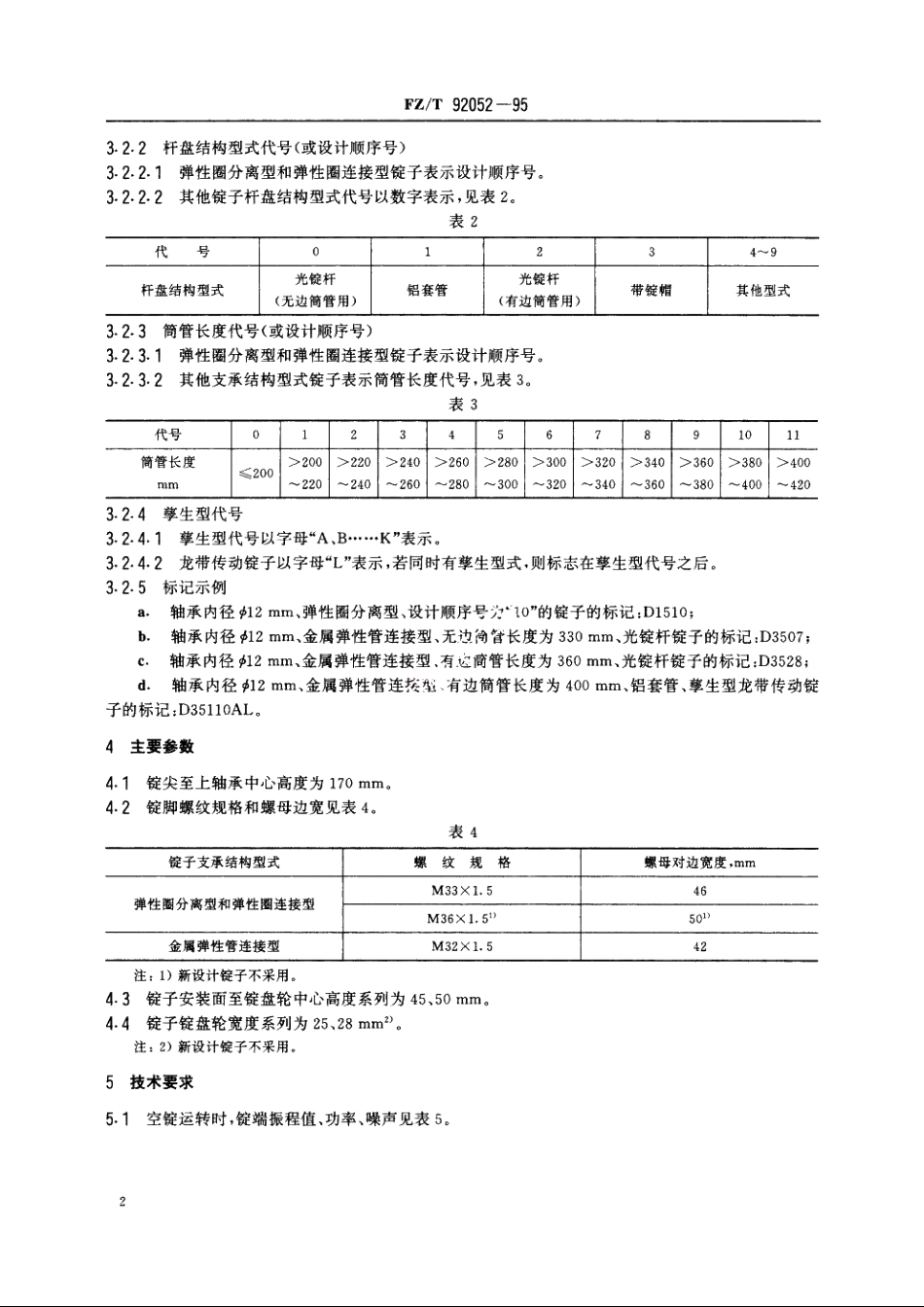

FZ/T92052-953.2.2杆盘结构型式代号（或设计顺序号）3.2.2.1弹性圈分离型和弹性圈连接型锭子表示设计顺序号。3.2.2.2其他锭子杆盘结构型式代号以数字表示，见表2。表2代01249光锭杆光锭杆杆盘结构型式铝套管带锭帽其他型式(无边简管用)(有边筒管用)3.2.3筒管长度代号（或设计顺序号）3.2.3.1弹性圈分离型和弹性圈连接型锭子表示设计颜序号。3.2.3.2其他支承结构型式锭子表示简管长度代号，见表3。表3代号01234567891011筒管长度200220240260280300320340360380400200mm2202402602803003203403603804004203.2.4孳生型代号3.2.4.1孳生型代号以字母“A、BK”表示。32.42龙带传动锭子以字母“L”表示，若同时有孳生型式，则标志在孳生型代号之后。3.2.5标记示例a.轴承内径12mm、弹性圈分离型、设计顺序号为10”的锭子的标记：D1510;b.轴承内径12mm、金属弹性管连接型、无边筒含长度为330mm、光锭杆锭子的标记：D3507;c.轴承内径12mm、金属弹性管连接型.有远筒管长度为360mm、光锭杆锭子的标记：D3528:d.轴承内径12mm、金属弹性管连按型、有边简管长度为400mm、铝套管、冀生型龙带传动锭子的标记：D35110AL。4主要参数4.1锭尖至上轴承中心高度为170mm。4.2锭脚螺纹规格和螺母边宽见表4。表4锭子支承结构型式螺纹规格螺母对边宽度，mmM331.546弹性圈分离型和弹性圈连接型M361.550金属弹性管连接型M321.542注：1)新设计锭子不采用。4.3锭子安装面至锭盘轮中心高度系列为45、50mm。4.4锭子锭盘轮宽度系列为25、28mm”。注：2)新设计锭子不采用5技术要求5.1空锭运转时，锭端振程值、功率、噪声见表5。2
