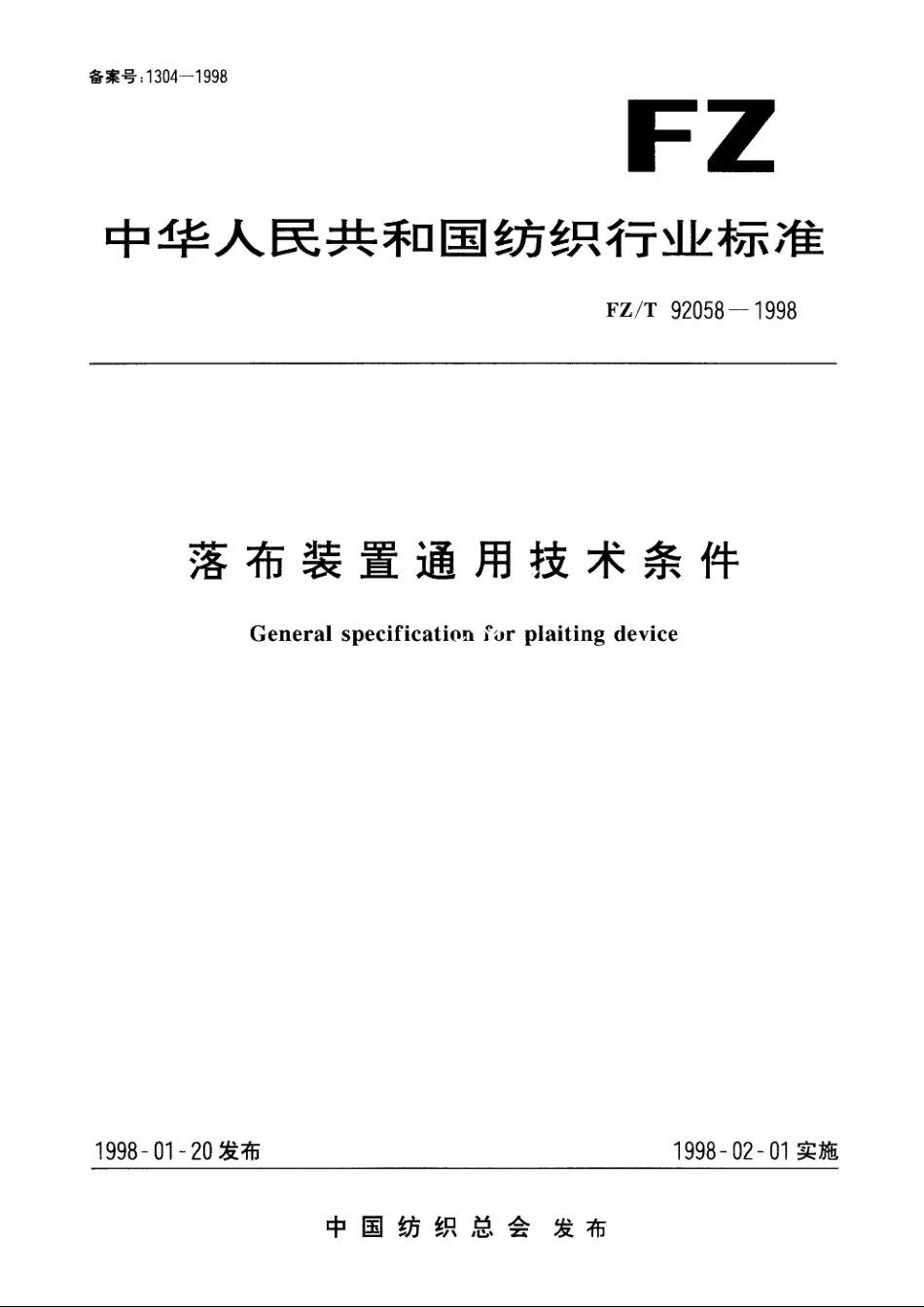

落布装置通用技术条件 FZT 92058-1998.pdf

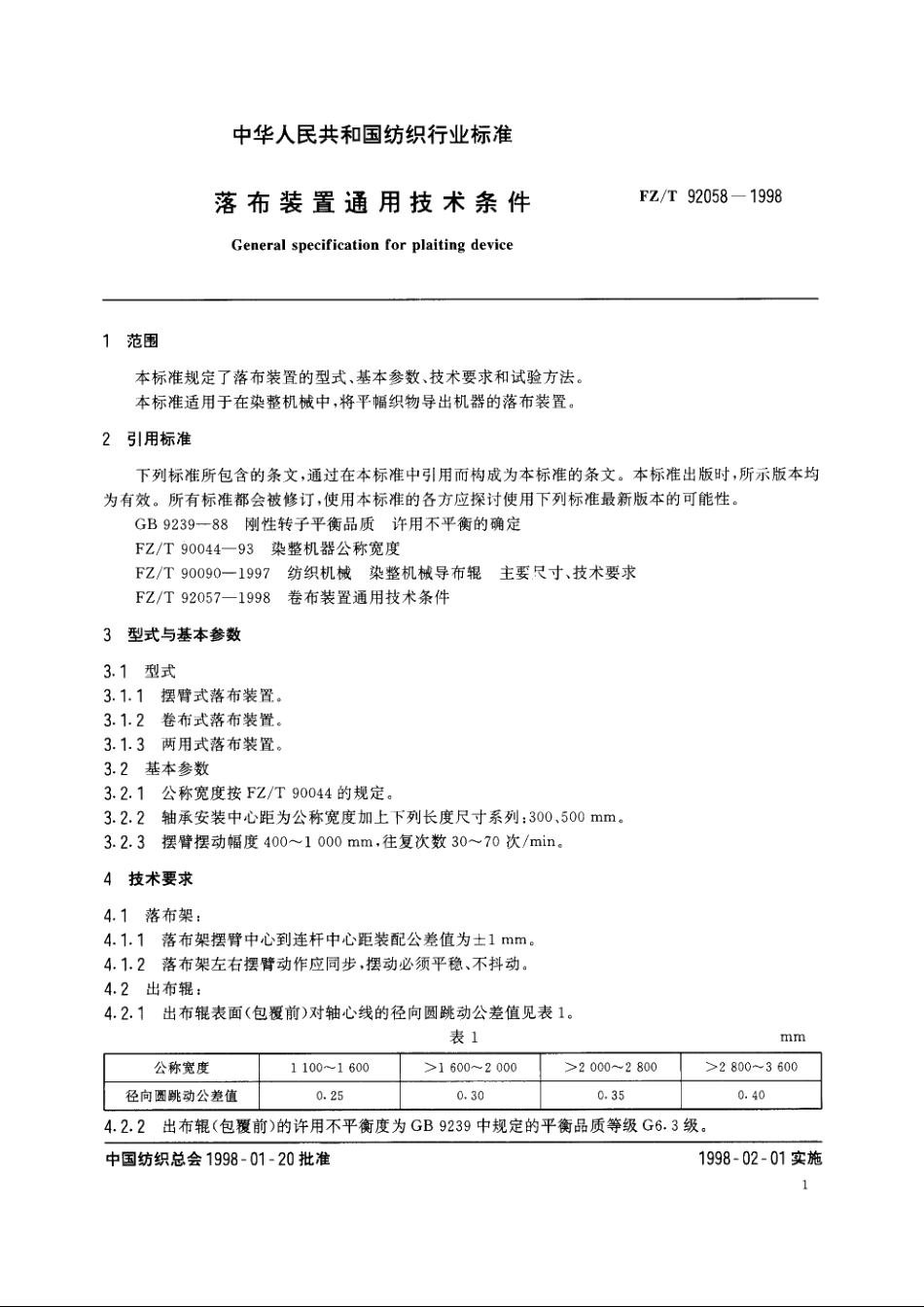

中华人民共和国纺织行业标准落布装置通用技术条件FZ/T92058-1998General specification for plaiting device1范围本标准规定了落布装置的型式、基本参数、技术要求和试验方法。本标准适用于在染整机械中，将平幅织物导出机器的落布装置。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB9239一88刚性转子平衡品质许用不平衡的确定FZ/T90044一93染整机器公称宽度FZ/T90090一1997纺织机械染整机械导布辊主要尺寸、技术要求FZ/T92057一1998卷布装置通用技术条件3型式与基本参数3.1型式3.1.1摆臂式落布装置。3.1.2卷布式落布装置。3.1.3两用式落布装置。3.2基本参数3.2.1公称宽度按FZ/T90044的规定。3.2.2轴承安装中心距为公称宽度加上下列长度尺寸系列：300,500mm。3.2.3摆臂摆动幅度4001000mm,往复次数3070次/min。4技术要求4.1落布架：4.1.1落布架摆臂中心到连杆中心距装配公差值为士1mm。4.1.2落布架左右摆臂动作应同步，摆动必须平稳、不抖动。4.2出布辊：4.2.1出布辊表面（包覆前）对轴心线的径向圆跳动公差值见表1。表1mm公称宽度11001600160020002000-280028003600径向圆跳动公差值0.250.300.350.404.2.2出布辊（包覆前）的许用不平衡度为GB9239中规定的平衡品质等级G6.3级。中国纺织总会1998-01-20批准1998-02-01实施1
