圆网与数码印花一体机 FZT 95026-2018.pdf

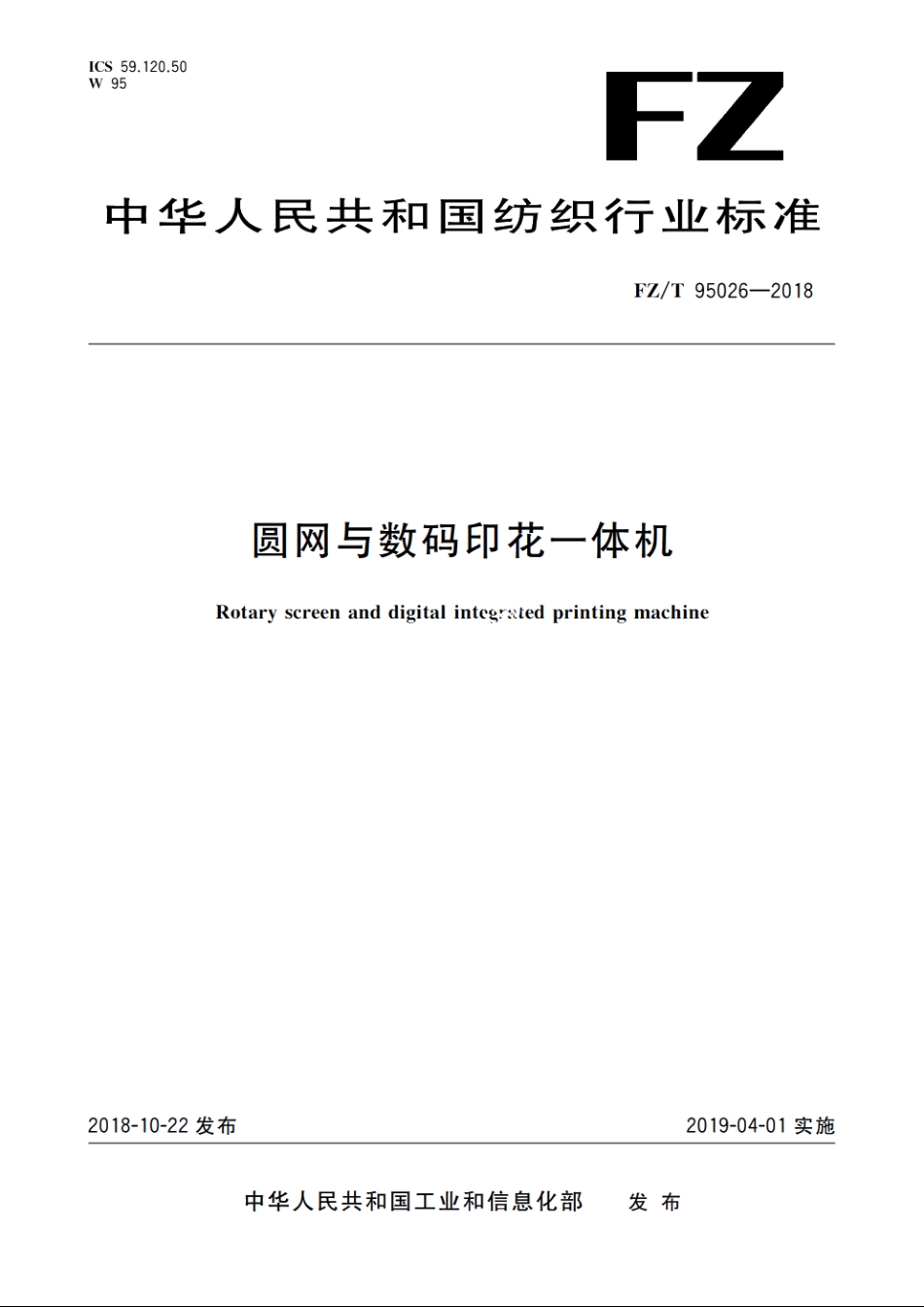

1CS59.120.50W95FZ中华人民共和国纺织行业标准FZ/T95026一2018圆网与数码印花一体机Rotary screen and digital integrxted printing machine2018-10-22发布2019-04-01实施中华人民共和国工业和信息化部发布F7/T95026-20184.2.4各导辊的表面粗糙度R。为1.6m。4.2.5主动辊、从动辊和压辊径向圆跳动应符合GB/T1184的8级公差要求。4.2.6印花镍网应符合FZ/T92045的规定。4.3传动系统43,1圆网与圆网、圆网与导带、数码喷印与导带之间同步性能应控制良好。4,3,2圆网与导带、数码喷印与导带运行的同步速差应可调。4.3.3系统具有自动归“零”位功能，偏差为士3mm。4.4印花质量4.4.1圆网印花质量应符合FZ/T95003的规定。4.4.2数码喷印质量应符合FZ/T95020一2013中4.5的规定。4.4.3圆网与数码的套印精度不大于0.2mm。4.4.4升降运行时错花间距不大于1mm。4.4.5织物在印制幅宽范围内，其色差不低于GB/T250中的四级。4.5整机4.5.1机器运行应平稳，无异常声响。4.5.2机器各机构、操作开关及按键应准确、可靠。4.5.3机器应有喷头清洗、保湿功能。4.5.4机器应有导带烘燥功能。4.5.5机器应有导带纠偏功能，导带跑偏量不六予1mm。4.5.6机器供浆系统、气动系统运行可靠.动作准确、稳定。4.5.7印花过程中导带不应有明显的抖动现象。4,5,8供墨系统应流畅、稳定，不应有漏墨现象。4.5.9导带经清洗、干燥后，表面不应存有器迹及水渍。4.5.10喷头工作面和导带T作面距离偏差不大于0.5mm。4.5.11烘房应符合FZ/T95003的要求。4.5.12整机噪声（发射声压级）不大于83dB(A)。4.5.13电机功率消耗不大于整机功率的75%。4.6安全保护4.6.1安全保护装置和警示标识应符合GB/T17780.7的规定。4.6.2电气设备的电快速瞬变脉冲群抗扰度性能，应符合GB/T17626.4一2018中第3等级的规定。4.6.3电气部分保护联结电路的连续性应符合GB5226.1一2008中18.2.2的规定。4.6.4电气部分的绝缘性能应符合GB5226.1一2008中18.3的规定。4.6.5电气部分的耐压性能应符合GB5226.1一2008中18.4的规定。4.6.6电机的温升性能应符合GB/T755的有关规定。4.6.7各极限位置传感器安装位置应准确，动作应可靠。4.68应具备故障检测、白停、报警功能。3
