服装制图 FZT 80009-2004.pdf

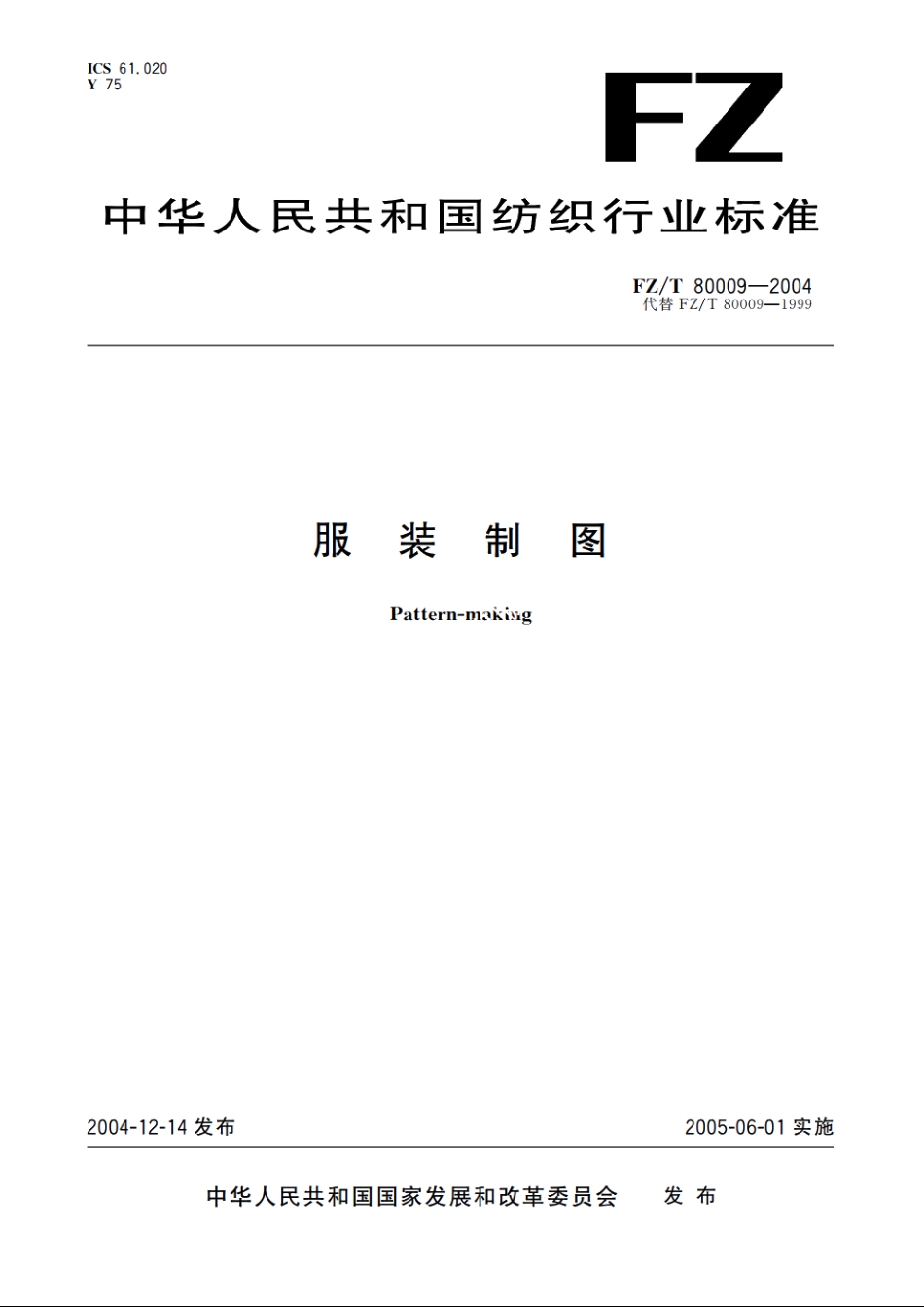

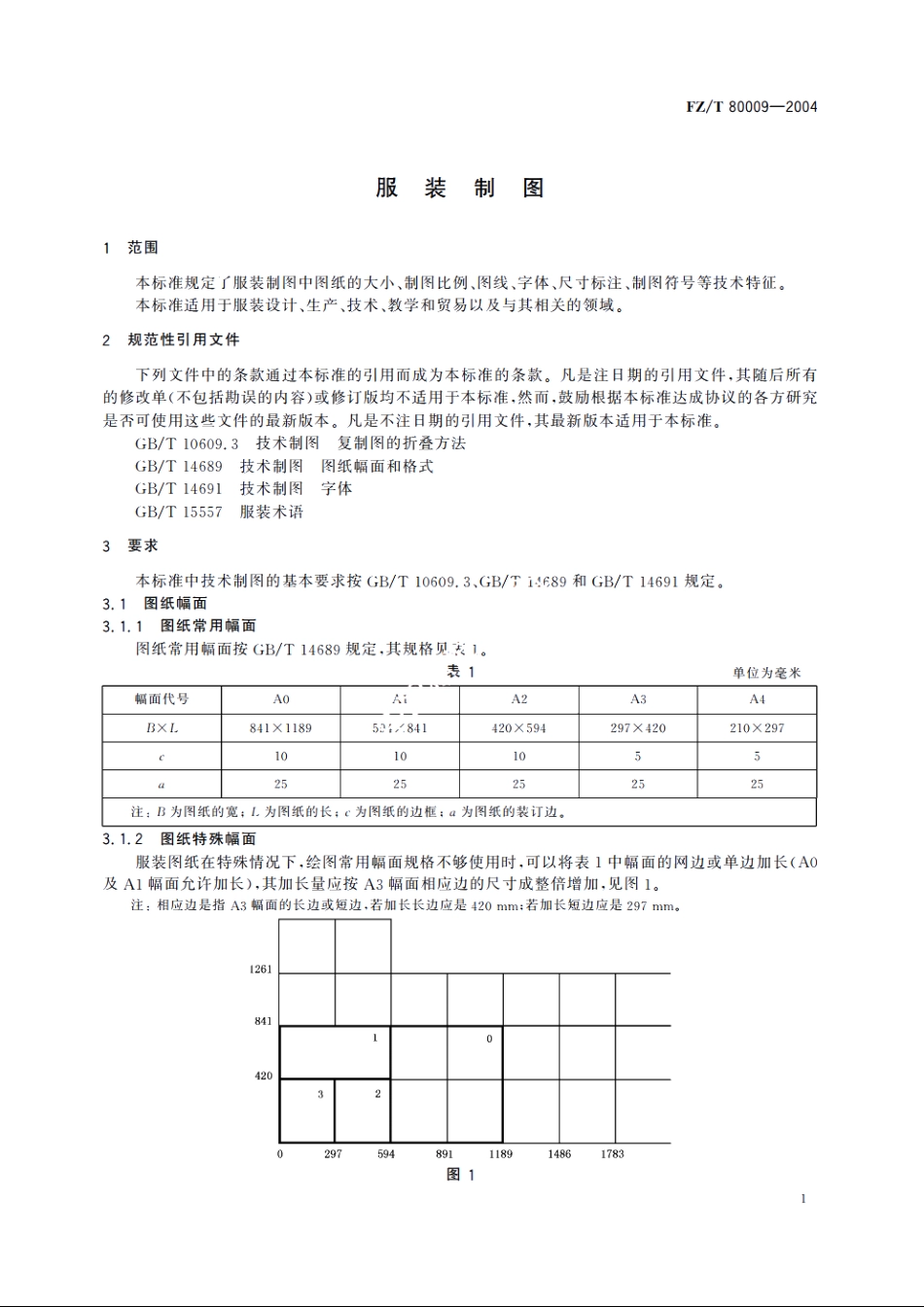

ICS61.020Y75FZ中华人民共和国纺织行业标准FZ/T80009一2004代替FZ/T80009一1999服装制图Pattern-makisg2004-12-14发布2005-06-01实施中华人民共和国国家发展和改革委员会发布FZ/T80009-2004前言本标准代替FZ/T80009一1999服装制图.本标准在修订中参考了日本工业标准JISL0110一1990服装纸样的表示符号等国外先进标准。本标准与FZ/T80009一1999相比主要变化如下：一增加了标准的“范周”：增加了“规范性引用文件”：将第3章改为“要求”：“图2”和“图3”增加了图注：表3中序号5的“图线宽度”由“0.9mm”改为“0.3mm”；规范、统一了本标准的标注方法：一“表4”中增加了26种制图符号：将“第10章”的内容改为“规范性附录”的内容，并增加了相关技术内容：取消“第11章”及其附录的内容：修改了附录A的图示，将粗、细实线分开，对标注方式进行了修改：一增加了附录C“服装纸样标准记号的使用示例”。本标准的附录B是规范性附录，附录A和附录C是%料性附录。本标准由中国纺织T业协会提出。本标准由全国服装标准化技术委员会归口。本标准由东华大学服装学院、上海市服装产所共同起草。本标准主要起草人：张文斌、许鉴、侯华，门莉红、秦威、王宏明。本标准中全国服装标准化技术委员会负责解释。本标准于1986年首次发布，1999年第一次修订，本次为第二次修订。IF7/T80009-2004表2原值比例11缩小比例1:21；3141:5161:10放大比例2:14：13.3.2在同一图纸上，应采用相同的比例，并将比例填写在标题栏内：如需采用不同的比例时，必须在每一零部件的左上角处标注比例。如：M1:1,M1:2等。3.3.3服装款式图的比例，不受以上规定限制。3.4图线及画法3.4.1裁剪图线形式及用途按表3规定。表3单位为毫米序号图纸名称图线形式图线宽度图线川途1)服装和零部件轮廓线1粗实线0.9左右2)部位轮廓线1)图样结构的基本线2细实线0.3左右2)尺寸线和尺寸界线3)引出线粗虚线0.9左右背面轮廓影示线细虚线0.3左右缝红明线点划线0.3左右所线6双点划线0.3左右折转线3.4.2同一图纸中同类图线的宽度应一致。虚线、点划线及双点划线的线段长短和间隔应各自相同。3.4.3点划线和双点划线的两端应是线段不是点。3.4.4服装款式图的形式，不受以上规定限刷。3.4.5图纸画法示意图见附录A。3.5字体3.5.1汉字应采用中华人民共和国国务院正式公布推行的汉字简化方案中规定的简化字。3.5.2图纸中的文字、数字、字母都必须做到：字体工整，笔画清楚，间隔均匀，排列整齐，见图4。1号字体工整笔画清楚间隔均匀排列整齐2号写仿宋字的四要领满锋匀劲满是充满方格必须勤4号衬布缩水率和缝纫锁眼线的性能色泽应与面料相适应图43.5.3字体高度（用h表示）的公称尺寸系列为：l.8mm、2.5mm、3.5mm、5mm、7mm、10mm、14mm、20mm,如需要书写更大的字，其字体高度应按2的比率递增，字体高度代表字体的号数。3.5.4汉字应写成长仿宋体字，高度不应小于1.8mm,其字宽一般为h/2。
