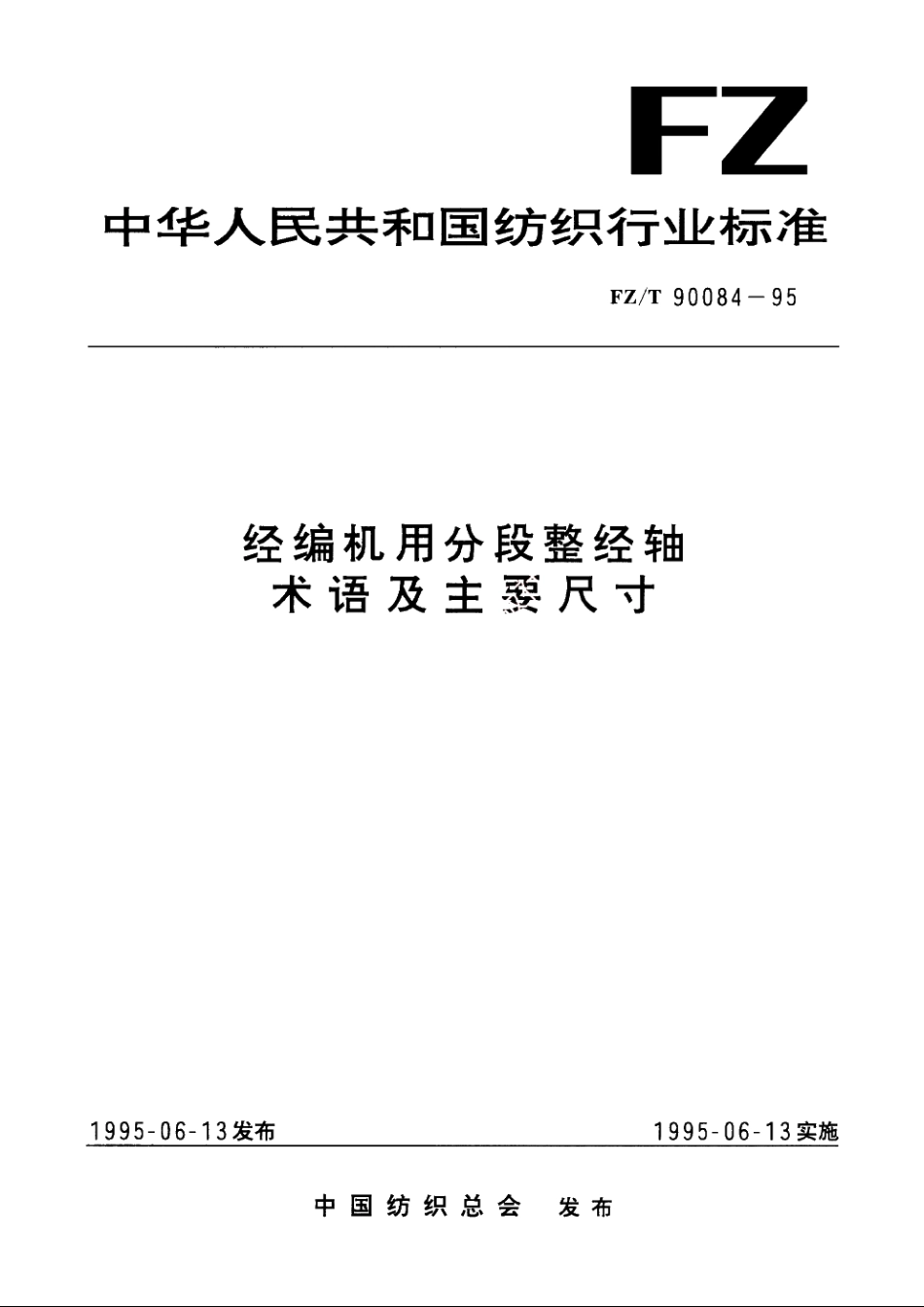

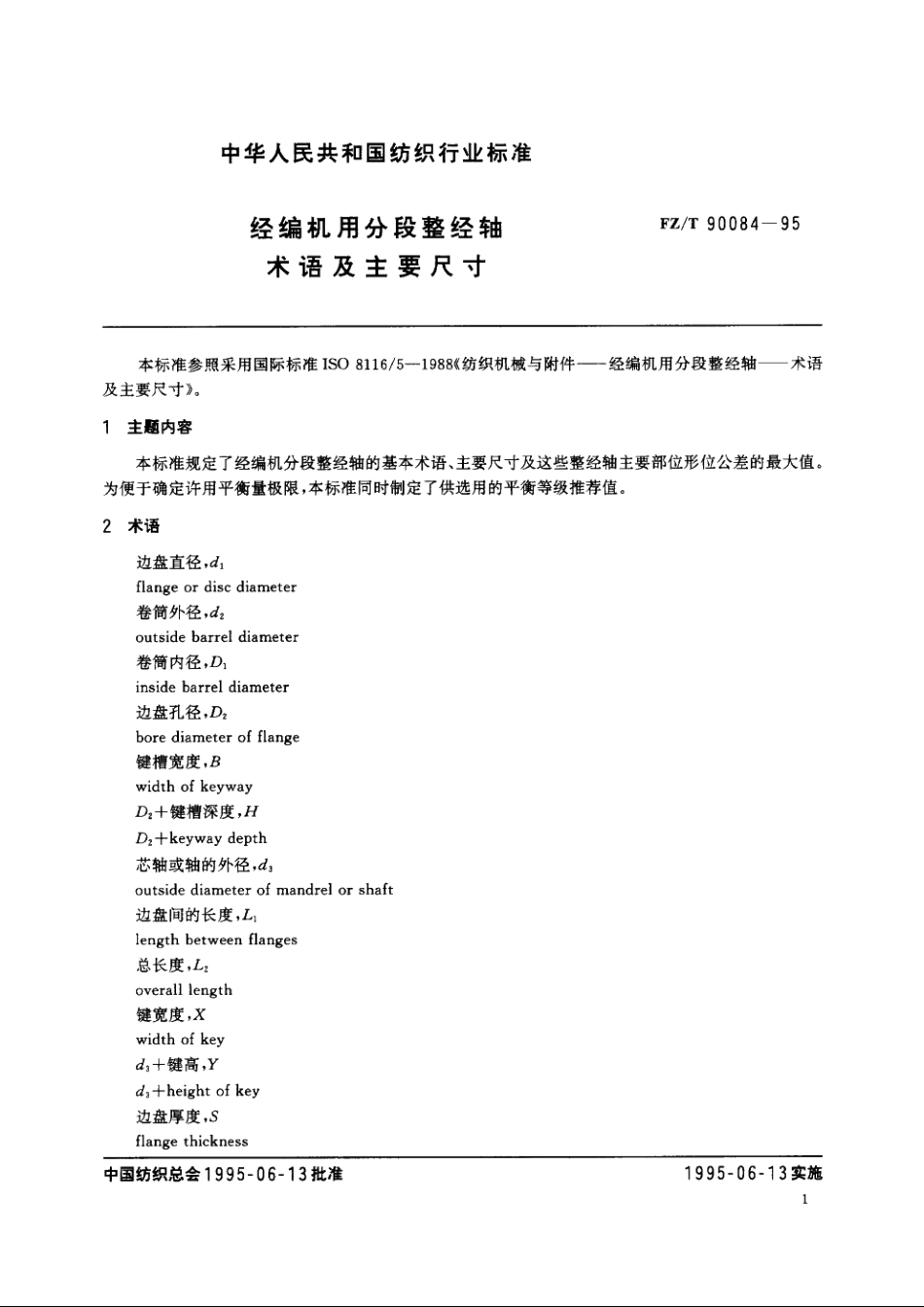

FZ中华人民共和国纺织行业标准FZ/T90084-95经编机用分段整经轴术语及主要尺寸1995-06-13发布1995-06-13实施中国纺织总会发布中华人民共和国纺织行业标准经编机用分段整经轴FZ/T90084-95术语及主要尺寸本标准参照采用国际标准1S08116/5一1988纺织机械与附件一经编机用分段整经轴一术语及主要尺寸。1主题内容本标准规定了经编机分段整经轴的基本术语、主要尺寸及这些整经轴主要部位形位公差的最大值。为便于确定许用平衡量极限，本标准同时制定了供选用的平衡等级推荐值。2术语边盘直径，dflange or disc diameter卷简外径，d2outside barrel diameter卷简内径，Dinside barrel diameter边盘孔径，D2bore diameter of flange键槽宽度，Bwidth of keywayD2十键槽深度，HD:+keyway depth芯轴或轴的外径，doutside diameter of mandrel or shaft边盘间的长度，Llength between flanges总长度，L2overall length键宽度，Xwidth of keyd十键高，Yd,+height of key边盘厚度，Sflange thickness中国纺织总会1995-06-13批准1995-06-13实施
