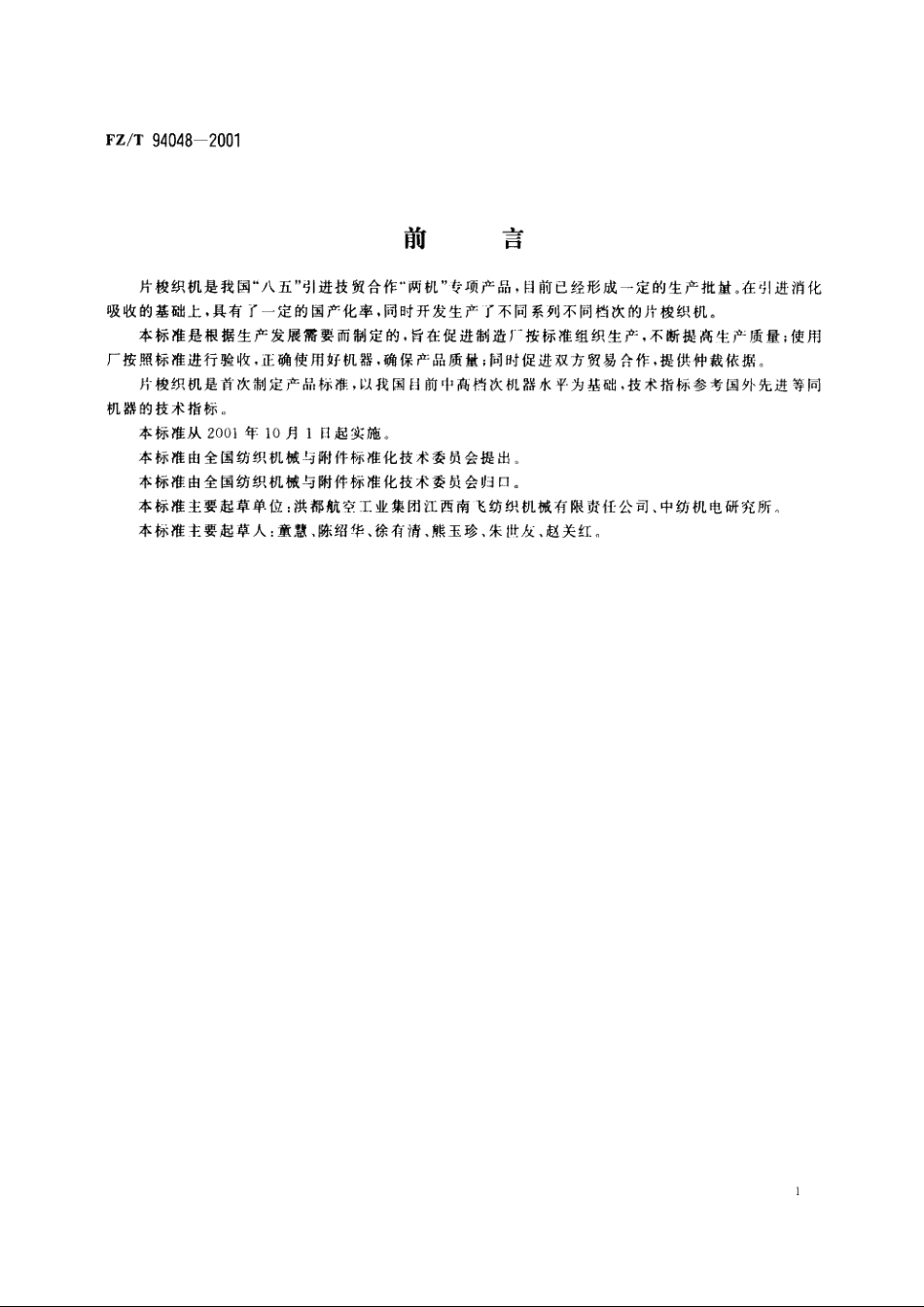

FZ/T94048-2001前言片梭织机是我国“八五”引进技贸合作“两机”专项产品，月前已经形成一定的生产批量，在引进消化吸收的基础上，具有了一定的国产化率，同时开发生产了不同系列不同档次的片梭织机。本标准是根据生产发展需要而制定的，旨在促进制造按标准组织生产，不断提高生产质量：使用厂按照标准进行验收，正确使用好机器，确保产品质螱：同时促进双方贸易合作，提供仲裁依据。片梭织机是首次制定产品标准，以我国目前中高档次机器水平为基础，技术指标参考国外先进等同机器的技术指标。本标准从2001年10月1日起实施。本标准由全国纺织机械与附件标准化技术委员会提出。本标准由全国纺织机械与附件标准化技术委员会归口。本标准主要起草单位：洪都航空工业集团江西南飞纺织机核有限责任公司、中纺机电研究所。本标准主要起草人：童慧、陈绍华、徐有情，熊玉珍，朱世反、赵关红。1中华人民共和国纺织行业标准片梭织机FZ/T94048-2001Projectile weaving machine1范围本标准规定了片梭织机的型式与规格，技术要求、试验方法、检验规侧、标志、包装、运输和贮存。本标准适用于织造天然纤维（棉、毛、丝、麻）、化纤、玻璃纤维、金禽丝、石棉纤维和混纺纱、丝、线织物的片梭织机。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1.3一1997标准化工作导则第】单元：标准的起草与表述规则第3部分：产品标准编写规定FZ90001一199】纺织机械产品包装FZ/T90036一1992纺织机械织轴术语和卖要R寸FZ/T90071一1991纺织机械噪声声压级的囊方法FZ/T90074一1995纺织机械产品涂装FZ/T90089.1一1996纺织机械铭型式，尺寸及技术要求FZ/T90089.2一1996纺织机械铭牌内容FZ/T99012一1995纺织用旋转电机基本技术要求FZ/T99014一1995纺织机械电气设备技术条件3型式与规格3.1型式3.1.1多梭片梭引纬（单侧供纬）。3.1.2纱端交接。3.1.3布边型式：折人边、绞边、热熔边。3.1.4开口型式：踏盘、多静、提花机。3.2规格3.2.1公称筘牺(cm):190、220、280、330、360、390、430、460、540。3.2.2人纬率按表1规定。表1织机人纬率公称筘幅，cm190220280330360390430460540最大人纬率7608009301025】1001100110010201050m/min中国纺织工业协会2001-04-23批准2001-10-01实施1FZ/T94048一20013.2.3适织纱线（丝）线密度：20006.4tex;长丝：555012dtex,3.2.4纬密：0.831815根/10cm。3.2.5单色，混纬、双色和四色任意选纬。3.2.6织轴盘片直径应符合FZ/T90036之规定。3.2.7片梭类型：D1.D12、D2型。4技术要求4.1织机机械运行效率95%。4.2整机噪声声压级按表2规定。表2噪声声压级最高设计转速n,r/min230230n330330380声压级，dB(A889093954.3振动加速度值按表3规定。表3振动加速度值最高设计转速n,r/min230230n330330380X67.589加速度值，m/sY812134566.54.4空车运转功率消耗按表4规定。管4织机功耗开口类型功耗，kW踏盘开口3D2型片棱3.5多臂或提花开口D1或D12型片梭44.5温升4.5.1传动箱（打纬箱、接梭箱、布边箱、开口箱）的表面温升小于30，扭轴轴承表面温升小于40：投梭箱表面温升小于70。4.5.2箱式墙板处轴承表面温升小于30：其余轴承座表面温升小于15。4.5.3电动机机壳温度按FZ/T99012一1995中6.3.3的规定。4.6安全保护4.6.1织机无论在正常条件下或故障情况下，安全保护装置和措施必须齐全。4.6.2余机带电部分（电动机除外）与不带电部分的绝缘电阻应大于1M2:电动机绝缘电阻应符合FZ/T99012的规定：4.6.3全机可能带电的金属件与主接地端子之间的电阻应小于0.】4.6.4抗电强度电源进线、出线与机壳间承受到50Hz/2000V正弦交流电压试验历时1min,应尤飞弧和击穿现象。2
