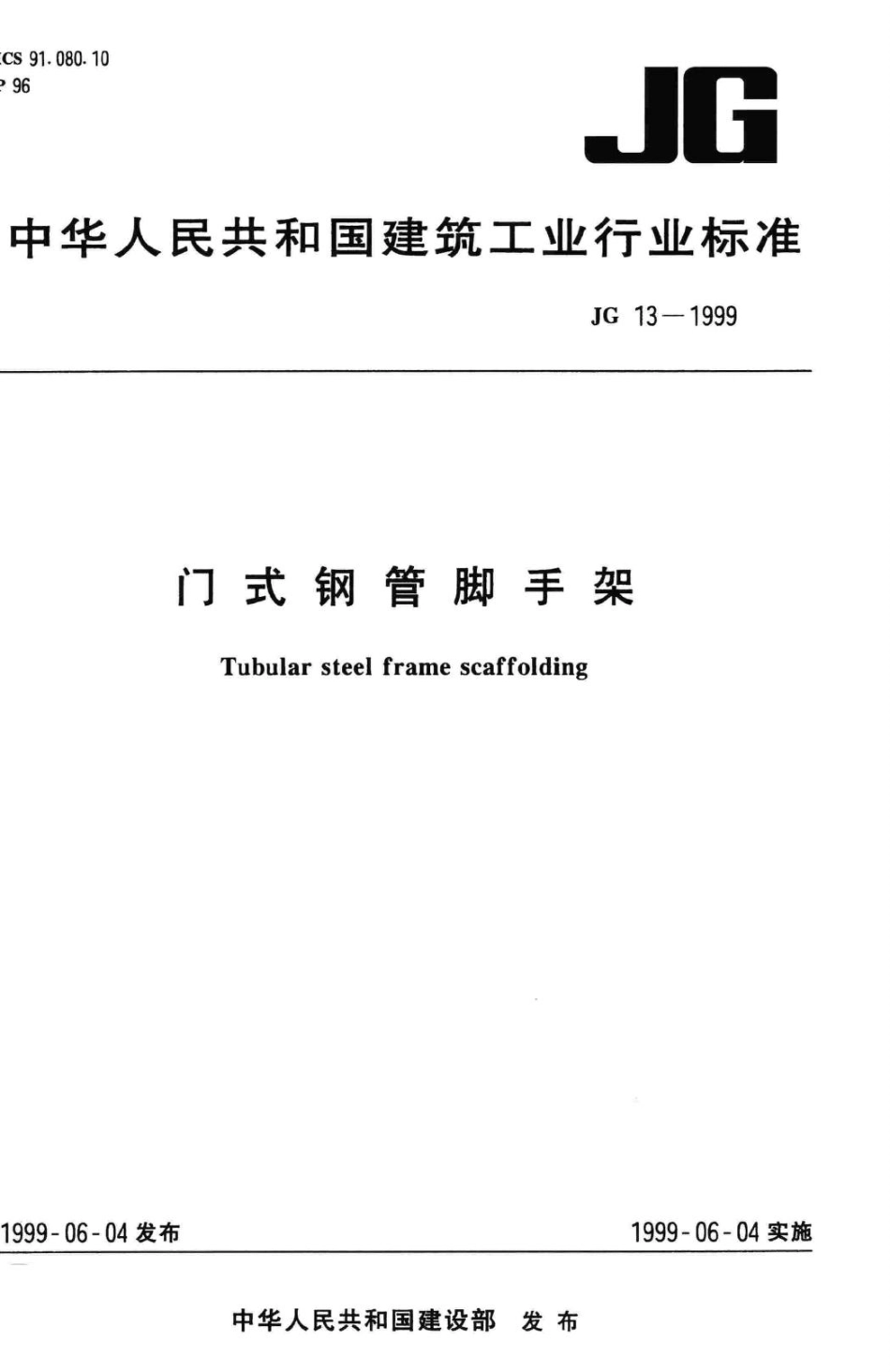

门式钢管脚手架 JGT13-1999.pdf

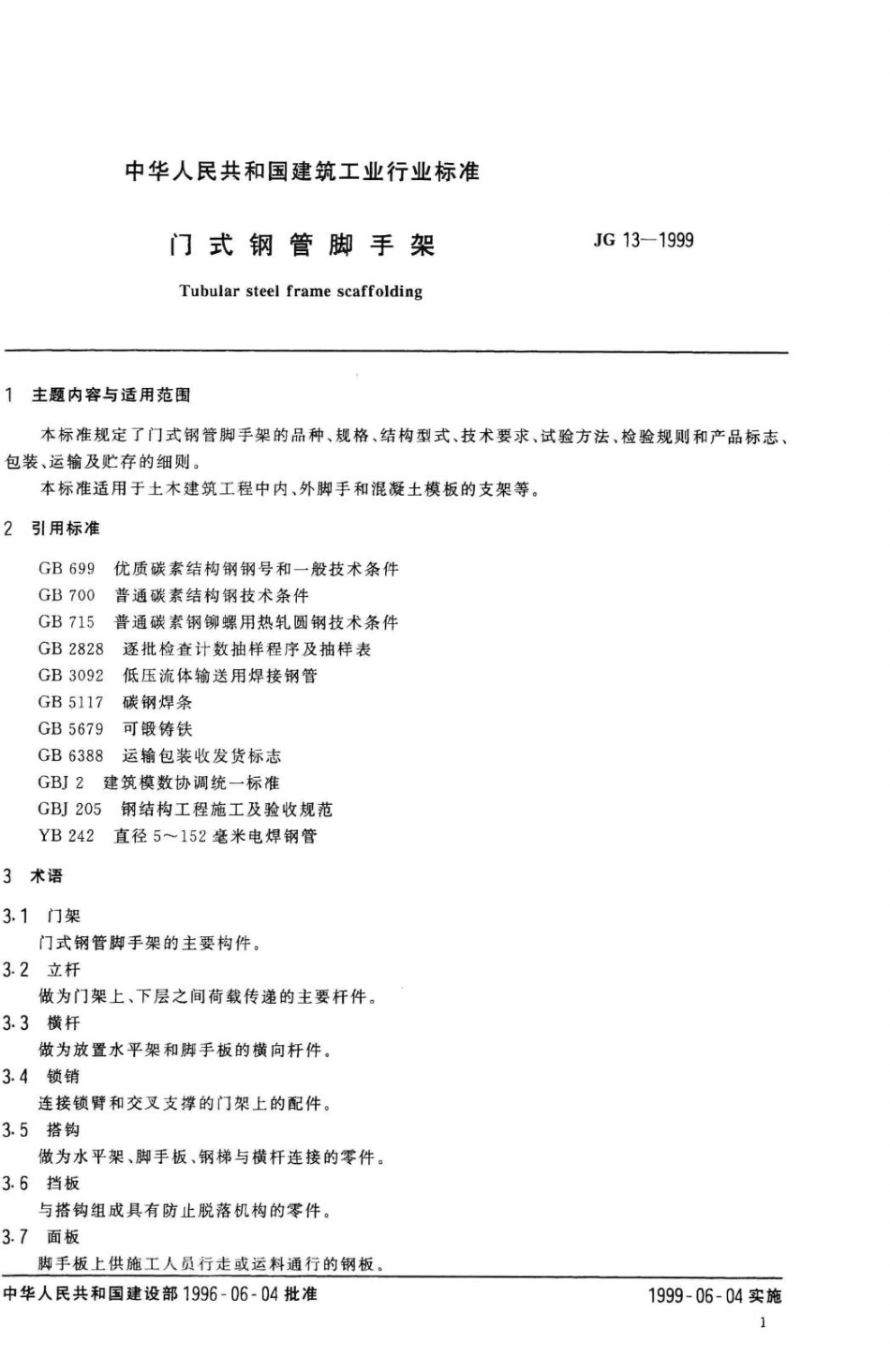

中华人民共和国建筑工业行业标准门式钢管脚手架JG13-1999Tubular steel frame scaffolding1主题内容与适用范围本标准规定了门式钢管脚手架的品种、规格、结构型式、技术要求、试验方法，检验规则和产品标志、包装、运输及贮存的细则。本标准适用于土木建筑工程中内、外脚手和混凝土模板的支架等。2引用标准GB699优质碳素结构钢钢号和一般技术条件GB700普通碳素结构钢技术条件GB715普通碳素钢铆螺用热轧圆钢技术条件GB2828逐批检查计数抽样程序及抽样表GB3092低压流体输送用焊接钢管GB5117碳钢焊条GB5679可锻铸铁GB6388运输包装收发货标志GBJ2建筑模数协调统一标准GB)205钢结构工程施工及验收规范YB242直径5152毫米电焊钢管3术语3.1门架门式钢管脚手架的主要构件。3.2立杆做为门架上、下层之间荷载传递的主要杆件。3.3横杆做为放置水平架和脚手板的横向杆件。3.4锁销连接锁臂和交叉支撑的门架上的配件。3.5搭钩做为水平架、脚手板、钢梯与横杆连接的零件。3.6挡板与搭钩组成具有防止脱落机构的零件。3.7面板脚手板上供施工人员行走或运料通行的钢板。中华人民共和国建设部1996-06-04批准1999-06-04实施
