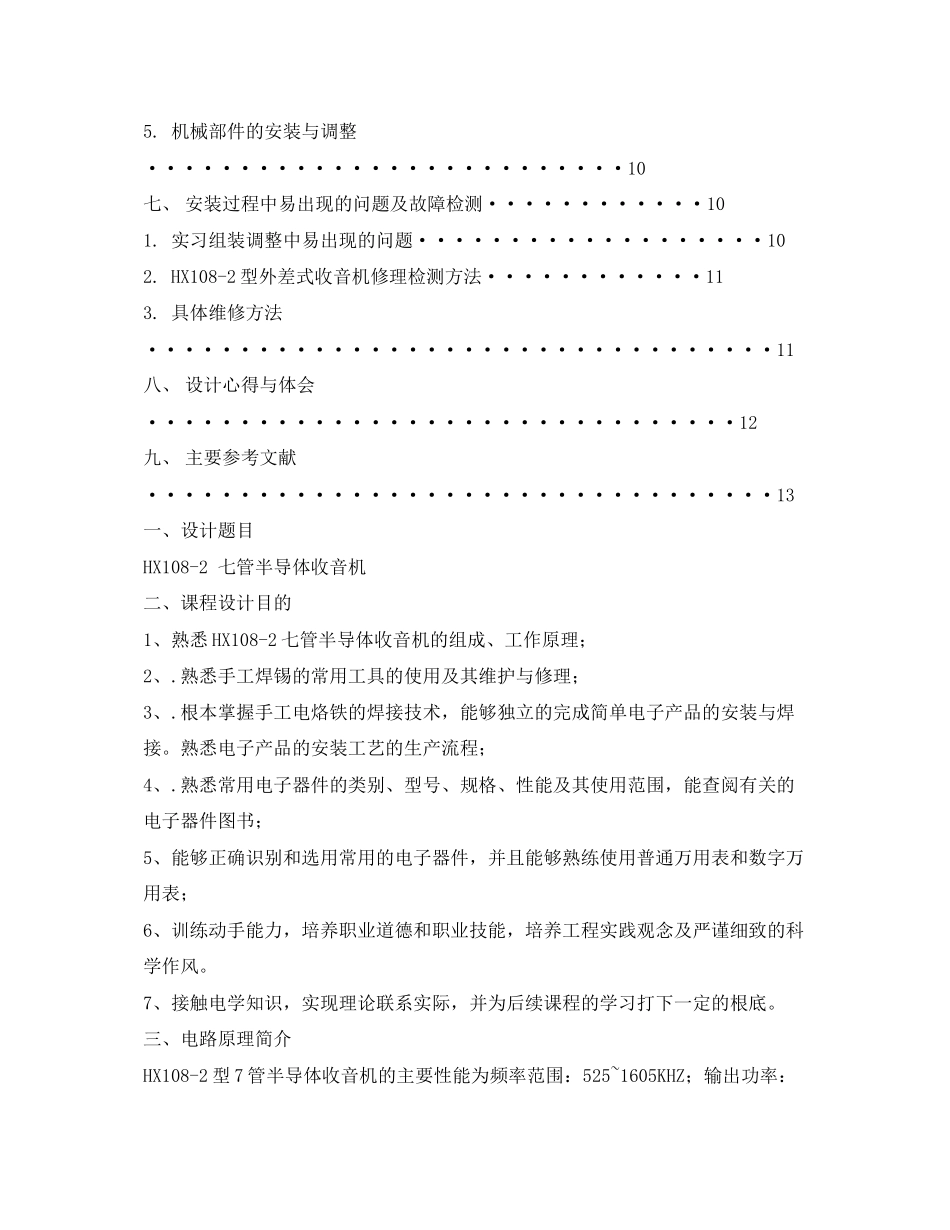

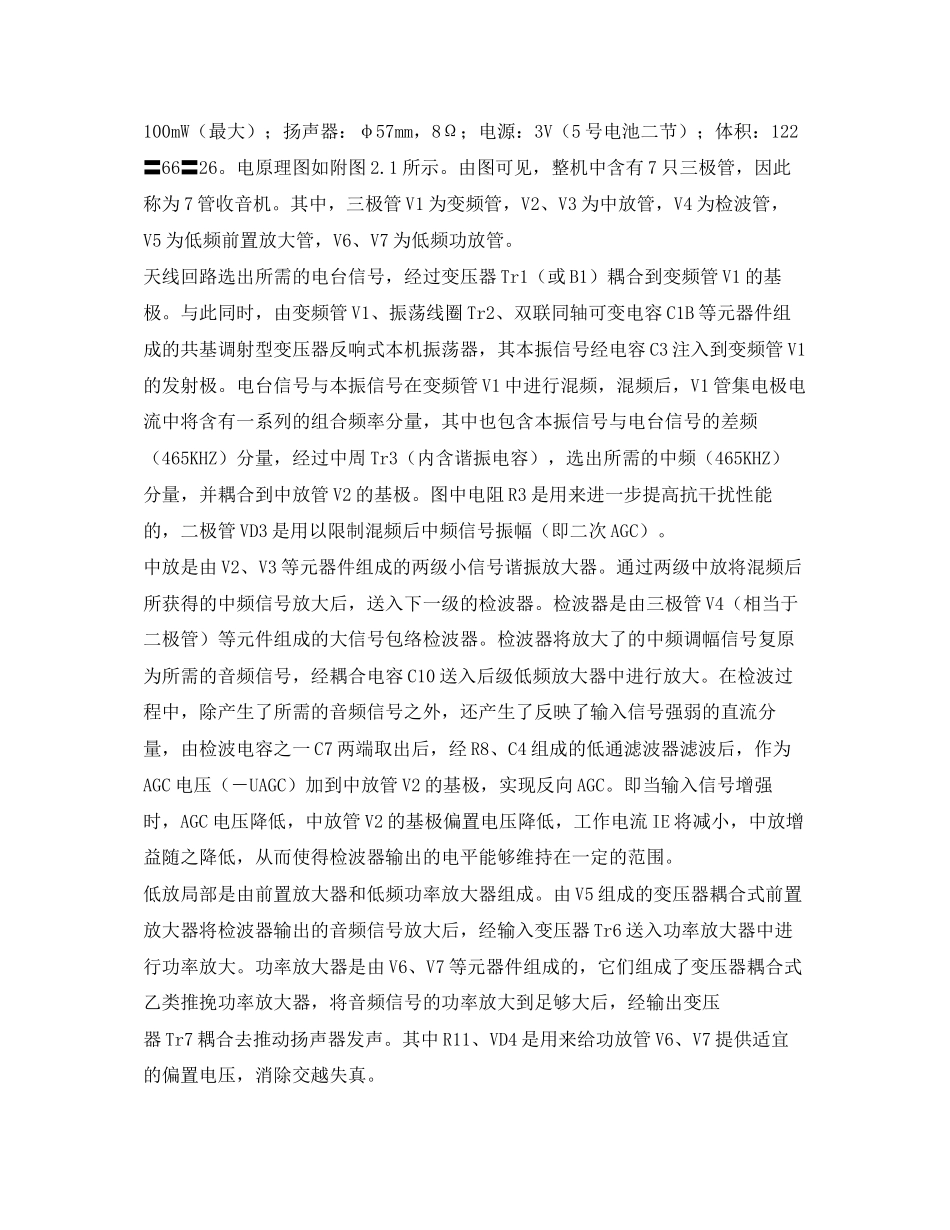

七管收音机实验报告 篇一：HX108-2七管半导体收音机实验报告 目录 一、 设计题目·······································3 二、 课程设计目的···································3 三、 电路原理简介··································3 四、 元件列表及HX108-2型收音机装配图··············6 五、 性能指标······································7 六、 安装步骤······································9 1. 清点材料······································9 2. 二极管电容电阻的区分认识······················9 3. 焊接前的准备工作······························10 4. 元件的焊接安装································10 5. 机械部件的安装与调整··························10 七、 安装过程中易出现的问题及故障检测············10 1. 实习组装调整中易出现的问题···················10 2. HX108-2型外差式收音机修理检测方法············11 3. 具体维修方法··································11 八、 设计心得与体会································12 九、 主要参考文献··································13 一、设计题目 HX108-2 七管半导体收音机 二、课程设计目的 1、熟悉HX108-2七管半导体收音机的组成、工作原理； 2、.熟悉手工焊锡的常用工具的使用及其维护与修理； 3、.根本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。熟悉电子产品的安装工艺的生产流程； 4、.熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书； 5、能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表； 6、训练动手能力，培养职业道德和职业技能，培养工程实践观念及严谨细致的科学作风。 7、接触电学知识，实现理论联系实际，并为后续课程的学习打下一定的根底。 三、电路原理简介 HX108-2型7管半导体收音机的主要性能为频率范围：525~1605KHZ；输出功率：100mW（最大）；扬声器：φ57mm，8Ω；电源：3V（5号电池二节）；体积：122〓66〓26。电原理图如附图2.1所示。由图可见，整机中含有7只三极管，因此称为7管收音机。其中，三极管V1为变频管，V2、V3为中放管，V4为检波管，V5为低频前置放大管，V6、V7为低频功放管。 天线回路选出所需的电台信号，经过变压器Tr1（或B1）耦合到变频管V1的基极。与此同时，由变频管V1、振荡线圈Tr2、双联同轴可变电容C1B等元器件组成的共基调射型变压器反响式本机振荡器，其本振信号经电容C3注入到变频管V1的发射极。电台信号与本振信号在变频管V1中进行混频，混频后，V1管集电极电流中将含有一系列的组合频率分量，其中也包含本振信号与电台信号的差频（465KHZ）分量，经过中周Tr3（内含谐振电容），选出所需的中频（465KHZ）分量，并耦合到中放管V2的基极。图中电阻R3是用来进一步提高抗干扰性能的，二极管VD3是用以限制混频后中频信号振幅（即二次AGC）。 中放是由V2、V3等元器件组成的两级小信号谐振放大器。通过两级中放将混频后所获得的中频信号放大后，送入下一级的检波器。检波器是由三极管V4（相当于二极管）等元件组成的大信号包络检波器。检波器将放大了的中频调幅信号复原为所需的音频信号，经耦合电容C10送入后级低频放大器中进行放大。在检波过程中，除产生了所需的音频信号之外，还产生了反映了输入信号强弱的直流分量，由检波电容之一C7两端取出后，经R8、C4组成的低通滤波器滤波后，作为AGC电压（－UAGC）加到中放管V2的基极，实现反向AGC。即当输入信号增强时，AGC电压降低，中放管V2的基极偏置电压降低，工作电流IE将减小，中放增益随之降低，从而使得检波器输出的电平能够维持在一定的范围。 低放局部是由前置放大器和低频功率放大器组成。由V5组成的变压器耦合式前置放大器将检波器输出的音频信号放大后，经输入变压器Tr6送入功率放大器中进行功率放大。功率放大器是由V6、V7等元器件组成的，它们组成了变压器耦合式乙类推挽功率放大器，将音频信号的功率放大到足够大后，经输出变压 器Tr7耦合去推动扬声器发声。其中R11、VD4是用来给功放管V6、V7提供适宜的偏置电压，消除交越失真。 本机由3V直流电压供电。为了提高功放的输出功率，因此，3V直流电压经滤波电容C15去耦滤波后，直接给低频功率放大器供电。而前面各级电路是用3V直流电压经过由R12、VD1、VD2组成的简单稳压电路稳压后（稳定电压约为 1.4V）供电。目的是用来提高各级电路静态工作点的稳定性。 篇二：HX108-2七管半导体收音机的安装与调试实验报告 电子产品工艺综合实训报告 HX108-2七管半导体收音机的安装与调试 所在系院：专业班级：学生学号：学生姓名：课程名称：指导教师： XXXX年 XX 月XX 日 目 录 一、实训目的 ................................................... 1 二、实训内容 ................................................... 1 三、实训器材介绍 ............................................... 1 四、原理描述 ................................................... 2 五、实训步骤 ................................................... 2 六、实训总结心得 ............................................... 5 一、实训目的 1.通过对收音机的安装、焊接及调试，了解电子产品的生产制作过程； 2.按照图纸焊接元件，组装一台收音机，并掌握其调试方法； 3.通过电路图，初步掌握简单电路元件装配、初步的焊接技术及对故障的诊断和排除； 4.了解HX108-2 七管半导体收音机的原理。熟练焊接的根本技巧； 5.掌握电子元器件的识别及质量检验； 6.学会利用工艺文件独立进行整机的装焊和调试，并到达产品质量要求； 二、实训内容 先要说明一下什么是超外差式收音机，最初的收音机属于直放式收音机，它的特点是，从天线上接收到的高频信号，在检波以前，一直不改变它原来的高频频率（即高频信号直接放大）。它的缺点是，在接收频段的高端和低段的放大不一样整个波段的灵敏度不均匀。如果是多波段收音机，这个矛盾更突出。其次，如果要提高灵敏度，必须增加高频放大的级数，由此带来各级之间的统一调谐的困难，而且高频放大器增益做不高，容易产生自激。 如果能够把收音机接收到的高频信号，都变换成固定的中频信号进行放大检波。由于中频频率比变换前的信号频率低，而且频率固定不变，所以任何电台的信号都能得到相等的放大量，同时总的放大量也可以较高。 三、实训器材介绍 1.实训器材；1.电烙铁一个，2.万用表一部， 3。HX108-2七管半导体收音机完整组件， 电烙铁：是电子制作和电器维修的必备工具，主要用途是焊接元 件及导线，按机械结构可分为内热式电烙铁和外热式电烙铁，按功能可分为无吸锡电烙铁和吸锡式电烙铁，根据用途不同又分为大功率电烙铁和小功率电烙铁。 万用表：一般以测量电压、电流和电阻为主要目的。万用表按显 示方式分为指针万用表和数字万用表。 四、原理描述 HX108-2型7管半导体收音机频率范围：525~1605KHZ；输出功率：100mW（最大）；扬声器：φ57mm，8Ω；电源：5号电池二节。电原理图如图2.1。由图知，整机中含7只三极管，因此称为7管收音机。其中，三极管V1为变频管，V2、V3为中放管，V4为检波管，V5为低频前置放大管，V6、V7为低频功放管。 天线回路选出所需电台信号，经变压器B1耦合到变频管V1基极。与此同时，由变频管V1、振荡线圈B2、双联同轴可变电容C1B等元器件组成的共基调射型变压器反响式本机振荡器，其本振信号经电容C3注入到变频管 V1发射极。电台信号与本振信号在变频管V1中进行混频，混频后，V1管集电极电流中将含有一系列组合频率分量，其中包含本振信号与电台信号的差频（465KHZ）分量，经过中周B3(内含谐振电容），选出所需中频（465KHZ）分量，并耦合到中放管V2基极。图中电阻R3是用来进一步提高抗干扰性的，二极管VD3是用以限制混频后中频信号振幅（即二次AGC）。 中放由V2、V3等元器件组成的两级小信号谐振放大器。通过两级中放将混频后所获得的中频信号放大后，送入下一级检波器。检波器由三极管V4（相当于二极管）等元件组成的大信号包络检波器。检波器将放大的中频调幅信号复原为所需音频信号，经耦合电容C10送入后级低频放大器进行放大。检波过程中，除产生所需音频信号之外，还产生反映输入信号强弱的直流分量，由检波电容之一C7两端取出后，经R8、C4组成的低通滤波器滤波后，作为AGC电压加到中放管V2基极，实现反向AGC。即当输入信号增强时，AGC电压降低，中放管V2的基极偏置电压降低，工作电流IE将减小，中放增益随之降低，从而使得检波器输出的电平能够维持在一定的范围。 低放局部由前置放大器和低频功率放大器组成。由V5组成的变压器耦合式前置放大器将检波器输出的音频信号放大后，经输入变压器B6送入功率放大器进行功率放大。功率放大器由V6、V7等元器件组成，它们组成了变压器耦合式乙类推挽功率放大器，将音频信号功率放大到足够大后，经输出变压器B7耦合去推动扬声器发声。其中R11、VD4用来给功放管V6、V7提供适宜偏置电压，消除交越失真。 篇三：HX108-2七管半导体收音机实验报告 目录 一、 设计题目·······································2 二、 课程设计目的···································2 三、 电路原理简介··································2 四、 元件列表及HX108-2型收音机装配图··············6 五、 性能指标······································7 六、 安装步骤······································12 1. 清点材料······································12 2. 二极管电容电阻的区分认识······················12 3. 焊接前的准备工作······························13 4. 元件的焊接安装································13 5. 机械部件的安装与调整··························13 七、 安装过程中易出现的问题及故障检测············14 1. 实习组装调整中易出现的问题··················· 14 2. HX108-2型外差式收音机修理检测方法············14 3. 具体维修方法··································14
