2023年《安全管理》之某工程室外楼梯裂缝成因分析及处理措施.docx

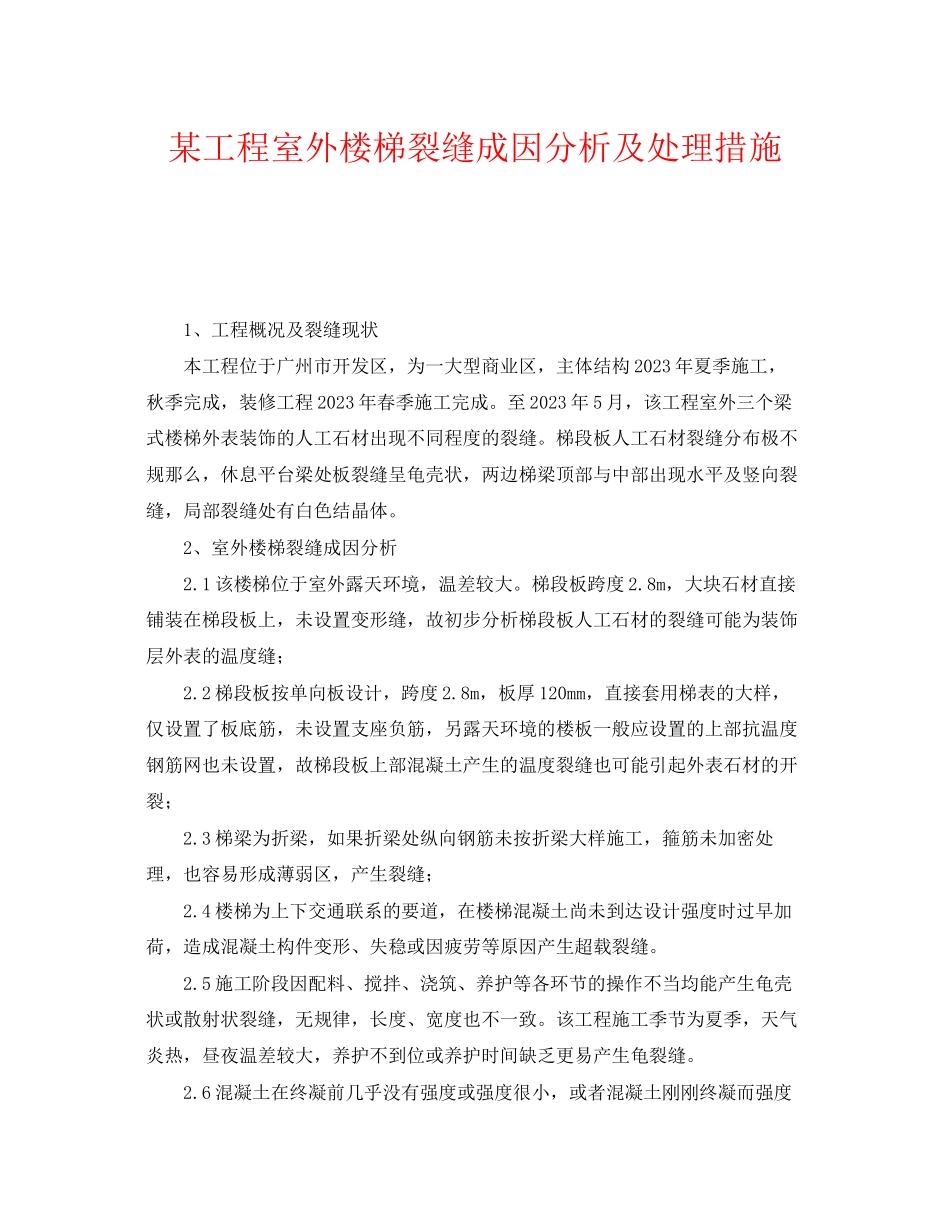

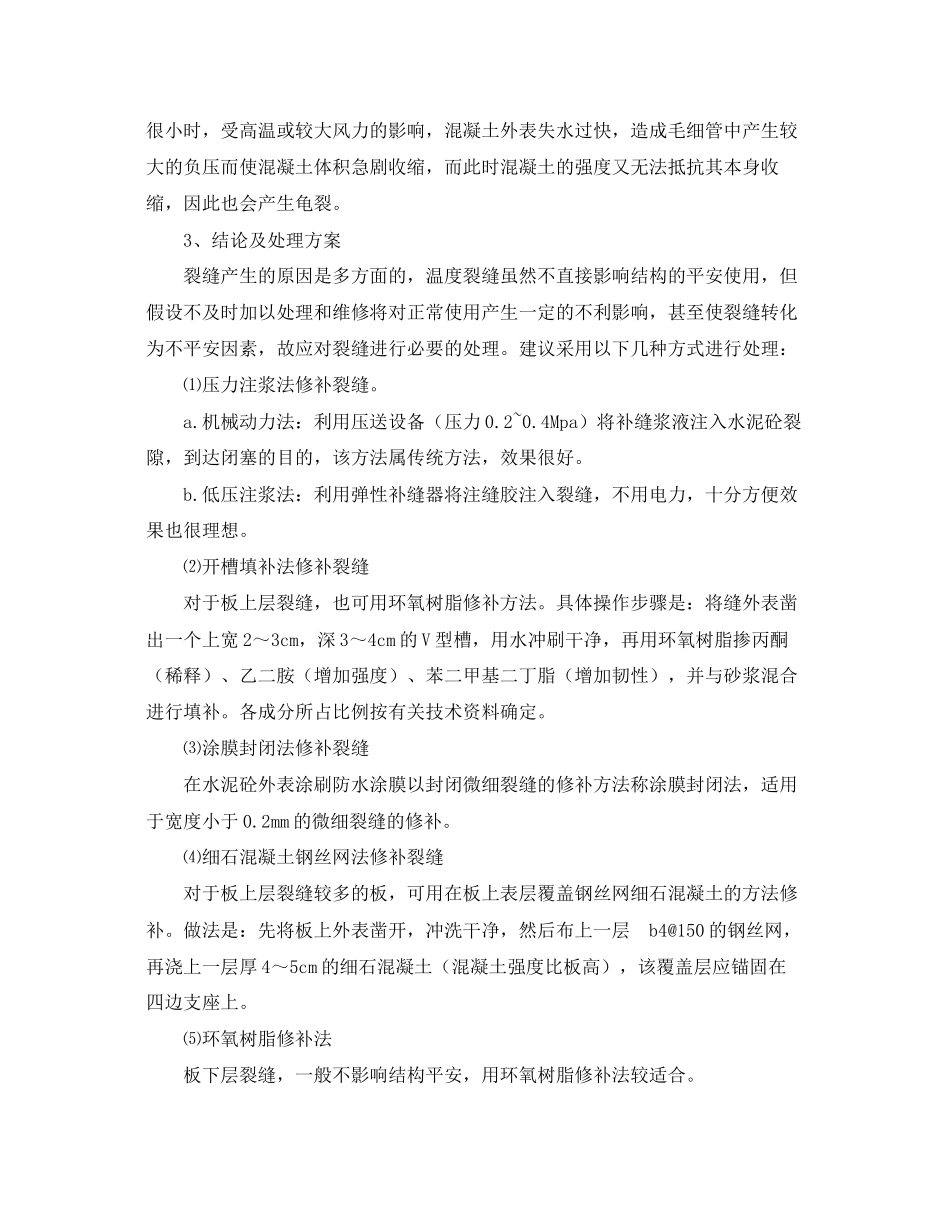

某工程室外楼梯裂缝成因分析及处理措施 　　1、工程概况及裂缝现状 　　本工程位于广州市开发区，为一大型商业区，主体结构2023年夏季施工，秋季完成，装修工程2023年春季施工完成。至2023年5月，该工程室外三个梁式楼梯外表装饰的人工石材出现不同程度的裂缝。梯段板人工石材裂缝分布极不规那么，休息平台梁处板裂缝呈龟壳状，两边梯梁顶部与中部出现水平及竖向裂缝，局部裂缝处有白色结晶体。 　　2、室外楼梯裂缝成因分析 　　2.1该楼梯位于室外露天环境，温差较大。梯段板跨度2.8m，大块石材直接铺装在梯段板上，未设置变形缝，故初步分析梯段板人工石材的裂缝可能为装饰层外表的温度缝； 　　2.2梯段板按单向板设计，跨度2.8m，板厚120mm，直接套用梯表的大样，仅设置了板底筋，未设置支座负筋，另露天环境的楼板一般应设置的上部抗温度钢筋网也未设置，故梯段板上部混凝土产生的温度裂缝也可能引起外表石材的开裂； 　　2.3梯梁为折梁，如果折梁处纵向钢筋未按折梁大样施工，箍筋未加密处理，也容易形成薄弱区，产生裂缝； 　　2.4楼梯为上下交通联系的要道，在楼梯混凝土尚未到达设计强度时过早加荷，造成混凝土构件变形、失稳或因疲劳等原因产生超载裂缝。 　　2.5施工阶段因配料、搅拌、浇筑、养护等各环节的操作不当均能产生龟壳状或散射状裂缝，无规律，长度、宽度也不一致。该工程施工季节为夏季，天气炎热，昼夜温差较大，养护不到位或养护时间缺乏更易产生龟裂缝。 　　2.6混凝土在终凝前几乎没有强度或强度很小，或者混凝土刚刚终凝而强度很小时，受高温或较大风力的影响，混凝土外表失水过快，造成毛细管中产生较大的负压而使混凝土体积急剧收缩，而此时混凝土的强度又无法抵抗其本身收缩，因此也会产生龟裂。 　　3、结论及处理方案 　　裂缝产生的原因是多方面的，温度裂缝虽然不直接影响结构的平安使用，但假设不及时加以处理和维修将对正常使用产生一定的不利影响，甚至使裂缝转化为不平安因素，故应对裂缝进行必要的处理。建议采用以下几种方式进行处理： 　　⑴压力注浆法修补裂缝。 　　a.机械动力法：利用压送设备（压力0.2~0.4Mpa）将补缝浆液注入水泥砼裂隙，到达闭塞的目的，该方法属传统方法，效果很好。 　　b.低压注浆法：利用弹性补缝器将注缝胶注入裂缝，不用电力，十分方便效果也很理想。 　　⑵开槽填补法修补裂缝 　　对于板上层裂缝，也可用环氧树脂修补方法。具体操作步骤是：将缝外表凿出一个上宽2～3cm，深3～4cm的V型槽，用水冲刷干净，再用环氧树脂掺丙酮（稀释）、乙二胺（增加强度）、苯二甲基二丁脂（增加韧性），并与砂浆混合进行填补。各成分所占比例按有关技术资料确定。 　　⑶涂膜封闭法修补裂缝 　　在水泥砼外表涂刷防水涂膜以封闭微细裂缝的修补方法称涂膜封闭法，适用于宽度小于0.2mm的微细裂缝的修补。 　　⑷细石混凝土钢丝网法修补裂缝 　　对于板上层裂缝较多的板，可用在板上表层覆盖钢丝网细石混凝土的方法修补。做法是：先将板上外表凿开，冲洗干净，然后布上一层b4@150的钢丝网，再浇上一层厚4～5cm的细石混凝土（混凝土强度比板高），该覆盖层应锚固在四边支座上。 　　⑸环氧树脂修补法 　　板下层裂缝，一般不影响结构平安，用环氧树脂修补法较适合。
