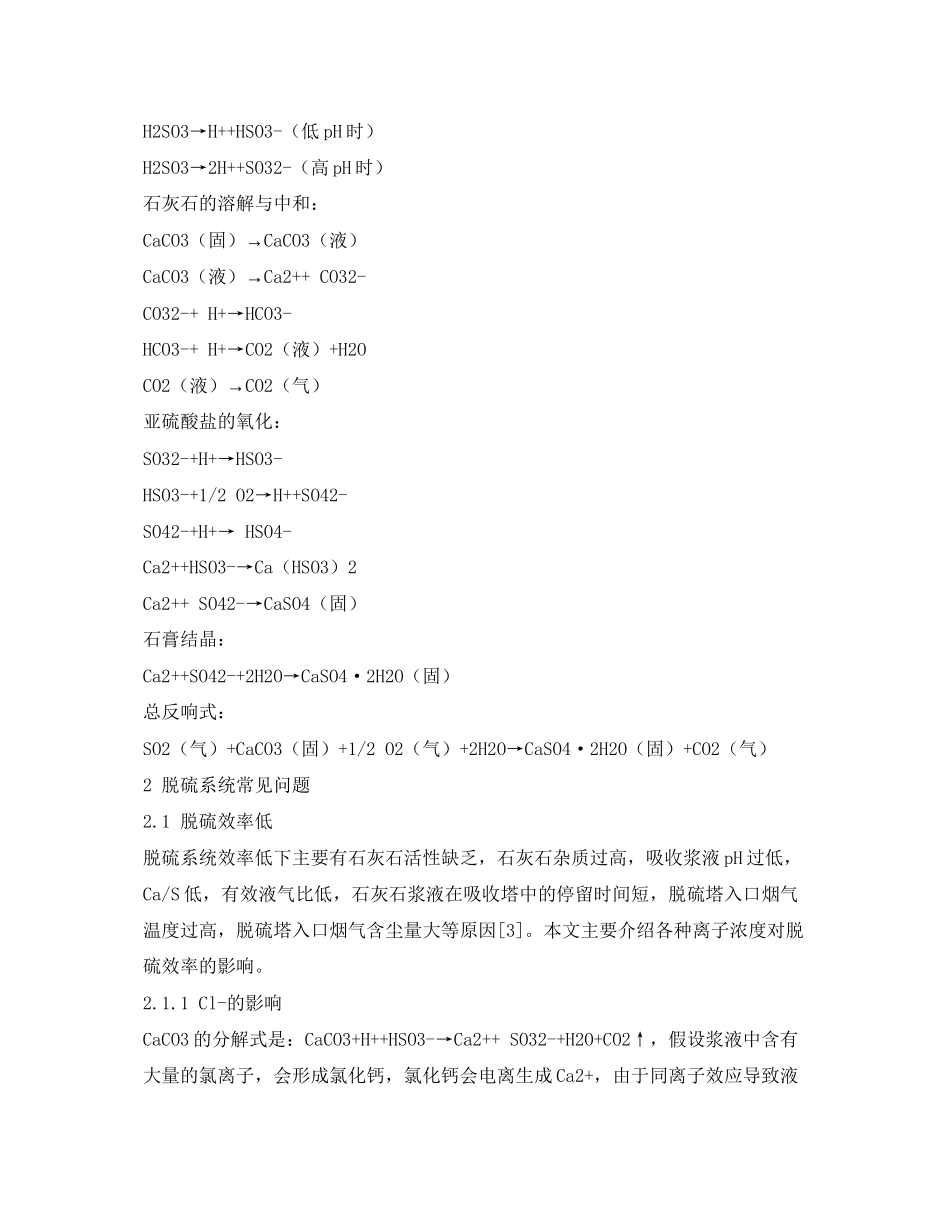

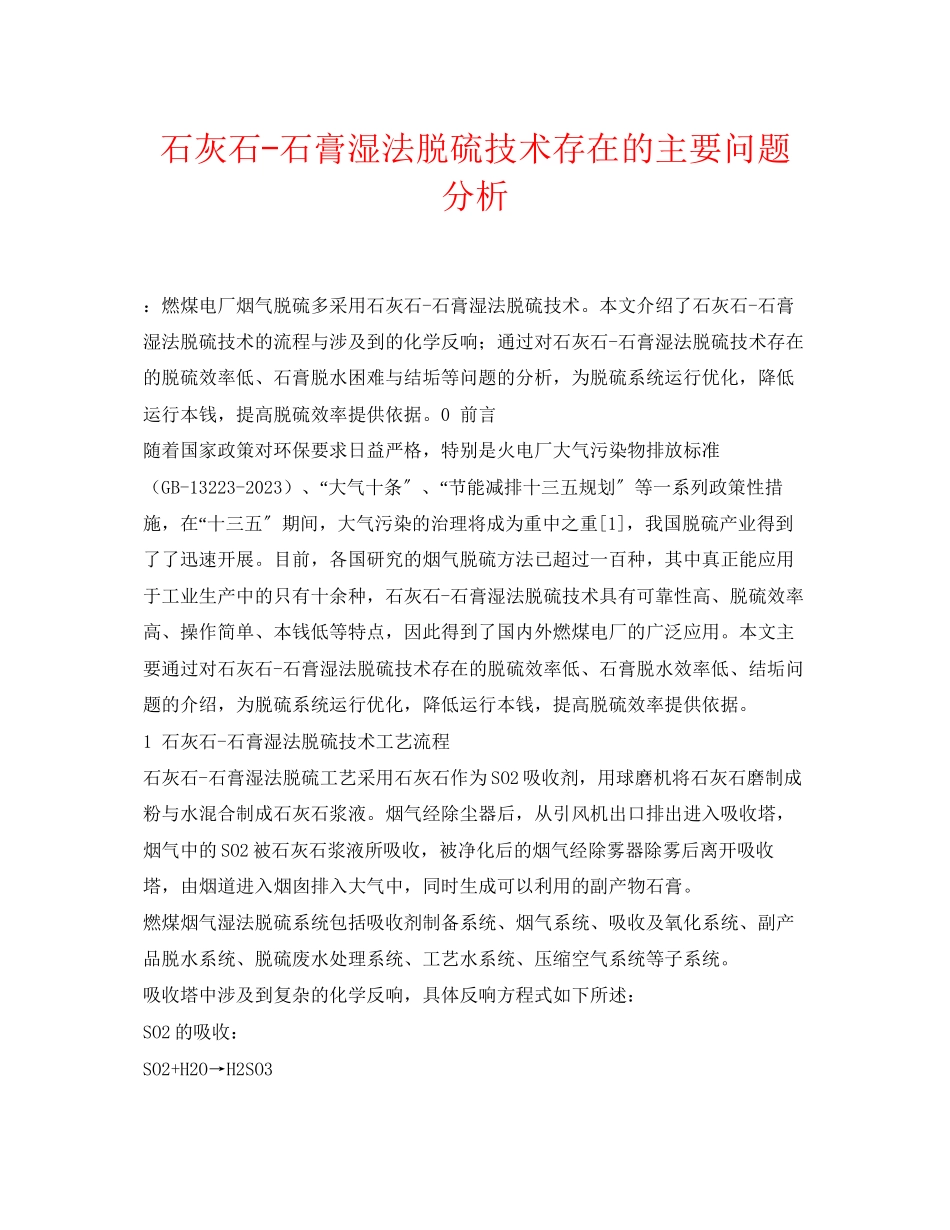

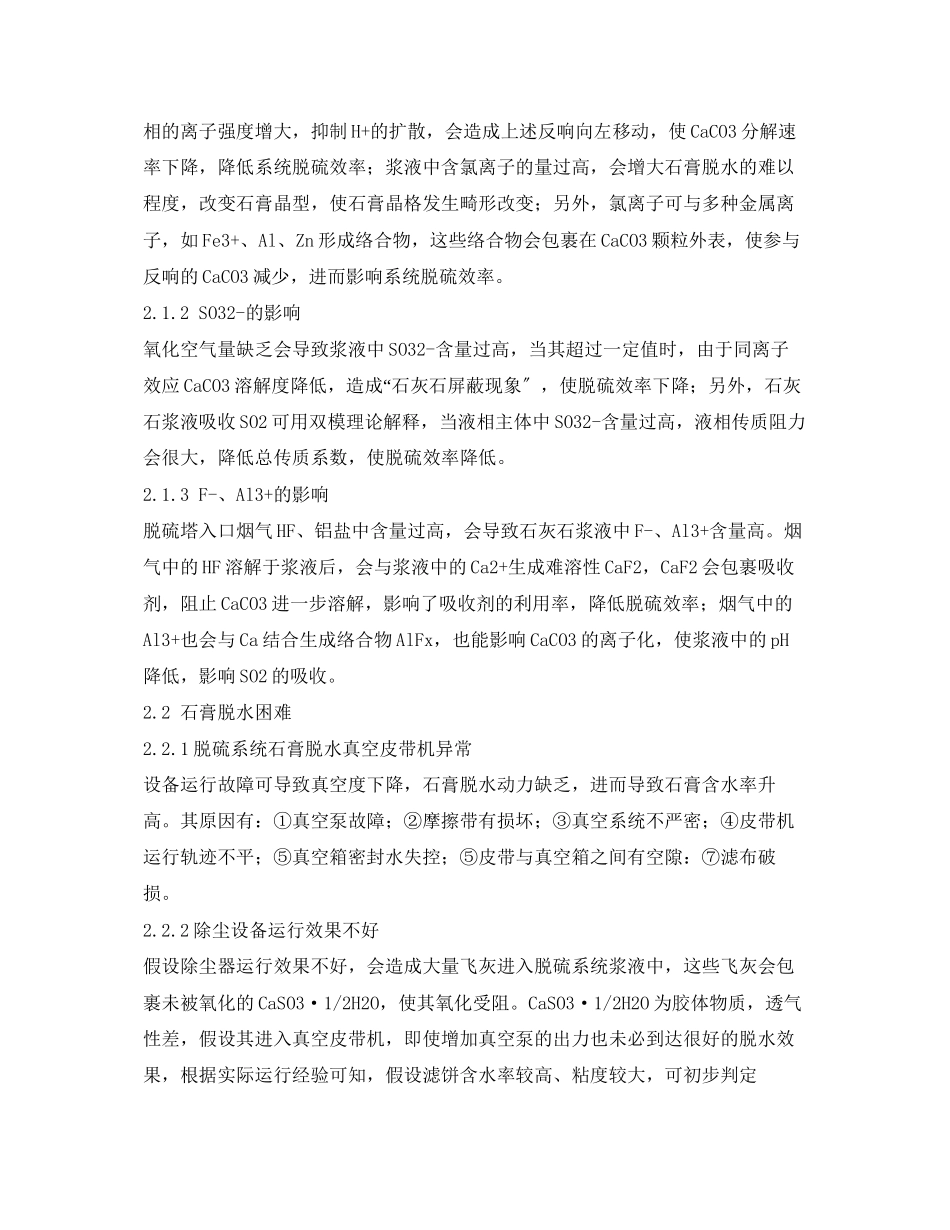

石灰石-石膏湿法脱硫技术存在的主要问题分析 ：燃煤电厂烟气脱硫多采用石灰石-石膏湿法脱硫技术。本文介绍了石灰石-石膏湿法脱硫技术的流程与涉及到的化学反响；通过对石灰石-石膏湿法脱硫技术存在的脱硫效率低、石膏脱水困难与结垢等问题的分析，为脱硫系统运行优化，降低运行本钱，提高脱硫效率提供依据。0 前言 随着国家政策对环保要求日益严格，特别是火电厂大气污染物排放标准（GB-13223-2023）、“大气十条〞、“节能减排十三五规划〞等一系列政策性措施，在“十三五〞期间，大气污染的治理将成为重中之重[1]，我国脱硫产业得到了了迅速开展。目前，各国研究的烟气脱硫方法已超过一百种，其中真正能应用于工业生产中的只有十余种，石灰石-石膏湿法脱硫技术具有可靠性高、脱硫效率高、操作简单、本钱低等特点，因此得到了国内外燃煤电厂的广泛应用。本文主要通过对石灰石-石膏湿法脱硫技术存在的脱硫效率低、石膏脱水效率低、结垢问题的介绍，为脱硫系统运行优化，降低运行本钱，提高脱硫效率提供依据。 1 石灰石-石膏湿法脱硫技术工艺流程 石灰石-石膏湿法脱硫工艺采用石灰石作为SO2吸收剂，用球磨机将石灰石磨制成粉与水混合制成石灰石浆液。烟气经除尘器后，从引风机出口排出进入吸收塔，烟气中的SO2被石灰石浆液所吸收，被净化后的烟气经除雾器除雾后离开吸收塔，由烟道进入烟囱排入大气中，同时生成可以利用的副产物石膏。 燃煤烟气湿法脱硫系统包括吸收剂制备系统、烟气系统、吸收及氧化系统、副产品脱水系统、脱硫废水处理系统、工艺水系统、压缩空气系统等子系统。 吸收塔中涉及到复杂的化学反响，具体反响方程式如下所述： SO2的吸收： SO2+H2O→H2SO3 H2SO3→H++HSO3-（低pH时） H2SO3→2H++SO32-（高pH时） 石灰石的溶解与中和： CaCO3（固）→CaCO3（液） CaCO3（液）→Ca2++ CO32- CO32-+ H+→HCO3- HCO3-+ H+→CO2（液）+H2O CO2（液）→CO2（气） 亚硫酸盐的氧化： SO32-+H+→HSO3- HSO3-+1/2 O2→H++SO42- SO42-+H+→ HSO4- Ca2++HSO3-→Ca（HSO3）2 Ca2++ SO42-→CaSO4（固） 石膏结晶： Ca2++SO42-+2H2O→CaSO4·2H2O（固） 总反响式： SO2（气）+CaCO3（固）+1/2 O2（气）+2H2O→CaSO4·2H2O（固）+CO2（气） 2 脱硫系统常见问题 2.1 脱硫效率低 脱硫系统效率低下主要有石灰石活性缺乏，石灰石杂质过高，吸收浆液pH过低，Ca/S低，有效液气比低，石灰石浆液在吸收塔中的停留时间短，脱硫塔入口烟气温度过高，脱硫塔入口烟气含尘量大等原因[3]。本文主要介绍各种离子浓度对脱硫效率的影响。 2.1.1 Cl-的影响 CaCO3的分解式是：CaCO3+H++HSO3-→Ca2++ SO32-+H2O+CO2↑，假设浆液中含有大量的氯离子，会形成氯化钙，氯化钙会电离生成Ca2+，由于同离子效应导致液相的离子强度增大，抑制H+的扩散，会造成上述反响向左移动，使CaCO3分解速率下降，降低系统脱硫效率；浆液中含氯离子的量过高，会增大石膏脱水的难以程度，改变石膏晶型，使石膏晶格发生畸形改变；另外，氯离子可与多种金属离子，如Fe3+、Al、Zn形成络合物，这些络合物会包裹在CaCO3颗粒外表，使参与反响的CaCO3减少，进而影响系统脱硫效率。 2.1.2 SO32-的影响 氧化空气量缺乏会导致浆液中SO32-含量过高，当其超过一定值时，由于同离子效应CaCO3溶解度降低，造成“石灰石屏蔽现象〞，使脱硫效率下降；另外，石灰石浆液吸收SO2可用双模理论解释，当液相主体中SO32-含量过高，液相传质阻力会很大，降低总传质系数，使脱硫效率降低。 2.1.3 F-、Al3+的影响 脱硫塔入口烟气HF、铝盐中含量过高，会导致石灰石浆液中F-、Al3+含量高。烟气中的HF溶解于浆液后，会与浆液中的Ca2+生成难溶性CaF2，CaF2会包裹吸收剂，阻止CaCO3进一步溶解，影响了吸收剂的利用率，降低脱硫效率；烟气中的Al3+也会与Ca结合生成络合物AlFx，也能影响CaCO3的离子化，使浆液中的pH降低，影响SO2的吸收。 2.2 石膏脱水困难 2.2.1脱硫系统石膏脱水真空皮带机异常 设备运行故障可导致真空度下降，石膏脱水动力缺乏，进而导致石膏含水率升高。其原因有：①真空泵故障；②摩擦带有损坏；③真空系统不严密；④皮带机运行轨迹不平；⑤真空箱密封水失控；⑤皮带与真空箱之间有空隙：⑦滤布破损。 2.2.2除尘设备运行效果不好 假设除尘器运行效果不好，会造成大量飞灰进入脱硫系统浆液中，这些飞灰会包裹未被氧化的CaSO3·1/2H2O，使其氧化受阻。CaSO3·1/2H2O为胶体物质，透气性差，假设其进入真空皮带机，即使增加真空泵的出力也未必到达很好的脱水效果，根据实际运行经验可知，假设滤饼含水率较高、粘度较大，可初步判定CaSO3·1/2H2O含量较高，飞灰含量对脱硫系统产生严重影响。 2.2.3 Cl-含量过高 由图1可知，石膏含水率随着石灰石浆液中氯离子含量的升高而升高，可以说明随着石灰石浆液中氯离子含量的升高，石膏脱水性能越差。由于浆液中存在大量的氯离子，石膏在结晶的过程中会包裹氯离子，被包裹的氯离子会与浆液中的钙离子结合，从而生成含有6个结晶水的化合物，使石膏含水率增加，脱水效果变差；另外，氯离子的大量存在会影响石膏结晶的过程，使石膏晶体发生晶变，产生更多种类的晶核，不利于石膏脱水。 图1石膏含水率随石膏浆液中氯离子变化 2.3.4浆液品质恶化 石膏浆液中的杂质主要来自于三个方面：①煤燃烧后烟气中的灰分；②石灰石中所含的杂质；③来自其他系统中，综合利用的补充水中所含杂质。这些杂质在石灰石浆液中不参加任何的反响，一般都是通过废水系统排除，表1为某电厂石膏-石灰石湿法脱硫系统中石膏的成分，由表1可知：随着石膏中杂质含量越高，石膏脱水性能越差。 表1不同杂质下石膏含水率 2.3 结垢问题 FGD系统中出现严重的积浆结垢现象，会引起管道堵塞、磨损、腐蚀，引起局部或整体坍塌等一系列问题，其中除雾器的积浆结垢现象更为常见。 2.3.1除雾器结垢原因分析 （1）脱硫系统中水平衡出现问题很多设备的冷却水、密封水全部进入系统，而在低负荷时，烟气量较少，烟气对水分的携带量减少，使得吸收塔中浆液液位一直维持在较高的水位，致使除雾器冲洗次数减少，甚至运行人员只能停止除雾器的冲洗，才能防止吸收塔溢流。在锅炉低负荷运行（60%）时，吸收塔的液位就很难维持，根本无法进行除雾器清洗，根本上一周冲洗一次。 （2）冲洗水压力缺乏一般情况下，除雾器冲洗水头的压力一般要求是：冲洗时入口母管压力大于0.2MPa，但由于阀门安装不严密、阀门定位不准确、内漏量较大，造成冲洗压力减少，冲洗压力达不到设计值，冲洗效果达不到保证。 （3）浆液密度较大在脱硫系统运行过程中，运行人员为追求脱硫效率，实现达标排放或者满足超低排放，向吸收塔中参加石灰石浆液远超设计值，烟气与浆液接触后携带固体颗粒量大大增加，与除雾器碰撞后局部附着在除雾器外表，逐渐形成垢物。 （4）除尘器运行效果不好假设除尘器的运行效果不好，大量的飞灰会在除雾器外表沉积，由于飞灰中含有的金属氧化物粘附性很强，一旦沉积结垢，不易冲洗。 2.3.2吸收塔内部结垢 吸收塔系统结垢主要发生在浆液循环泵喷嘴、浆液循环泵进口滤网、吸收塔进出口烟道、吸收塔底部及支撑梁处。由于浆液中含有CaSO4、CaSO3、CaCO3及硅、铝等物质，这些物质具有较大的粘度，当浆液碰到吸收塔壁时，浆液中局部物质会粘附在吸收塔壁上；同时，由于烟气具有较高的温度，会加快沉积层中水分的蒸发，使沉积层结垢更加致密。 2.4 石膏雨问题 “石膏雨〞中的其他物质主要由烟气在吸收塔中未被除去的物质、净烟气携带者的浆液和烟气因温度降低而形成的冷凝水组成。造成“石膏雨〞的主要原因有：①出口烟温低；②吸收塔除雾器性能低下；③烟囱中“二次夹带〞。 2.4.1出口烟温低 假设净烟气烟温过低，饱和的湿烟气经过烟囱飘向大气，在此过程中会冷凝成水，形成石膏雨。烟气经过喷淋洗涤后，尽管经过除雾器除雾，但是净烟气仍然是饱和的湿烟气，饱和湿烟气中水蒸气会凝结成水滴，假设烟气在除雾器出口时温度为51℃，而到烟囱出口处温度为50℃，烟气析出冷凝水的量约为5g/Nm3。为解决这个问题，只能提高烟囱出口烟气温度，一般脱硫系统之后会安装GGH或者MGGH。 2.4.2除雾器性能降低 石膏浆液雾化后，雾滴的直径一般在920μm，雾滴与雾滴发生碰撞会产生少量15μm左右的更小液滴，99.99%的22μm以上的雾滴以及50%的15-22μm的雾滴能够被除雾器除去，但仍有局部液滴会进入烟囱。通过安装屋脊型和防水滴型管式除雾器可提高除雾器的流通面积，提高除雾器的效率，可以使除雾器后的烟气中的雾滴含量小于50mg/Nm3，可以改善“石膏雨〞中的现象改进除雾器。 2.4.3烟囱中“二次夹带〞 经脱硫塔后的净烟气处于湿饱和状态，在通过烟囱时，会在烟囱内壁产生冷凝水，单炉单塔600MW机组冷凝水约为15t/h，单炉单塔1000MW机组冷凝水约为20t/h，一局部会在烟囱中冷凝，在烟囱中冷凝的冷凝水局部会顺着烟囱内壁留下来，而另一局部会由于烟道内壁的不光滑性及烟气流速较高等原因，使烟囱中局部的冷凝水再次进入烟气中，重新被带出的液滴直径通常为100-500μm，烟气进入大气易形成“石膏雨〞。 结束语 由于我国脱硫设施投运时间不长，特别是对超低改造后对脱硫系统运行经验缺乏，使得在脱硫系统运行中会出现很多问题，例如腐蚀与磨损问题、堵塞问题、塔内流场均匀性等问题，这些问题都制约着脱硫装置的投入与良好的运行。此外，由于煤炭市场原因，实际煤质与设计煤种相比，含硫量太低，脱硫系统出力缺乏，会造成石灰石浆液中氯离子的积累等问题，都应值得我们的关注。
