2023 年高 物理 电学 实验 练习题 新人 选修

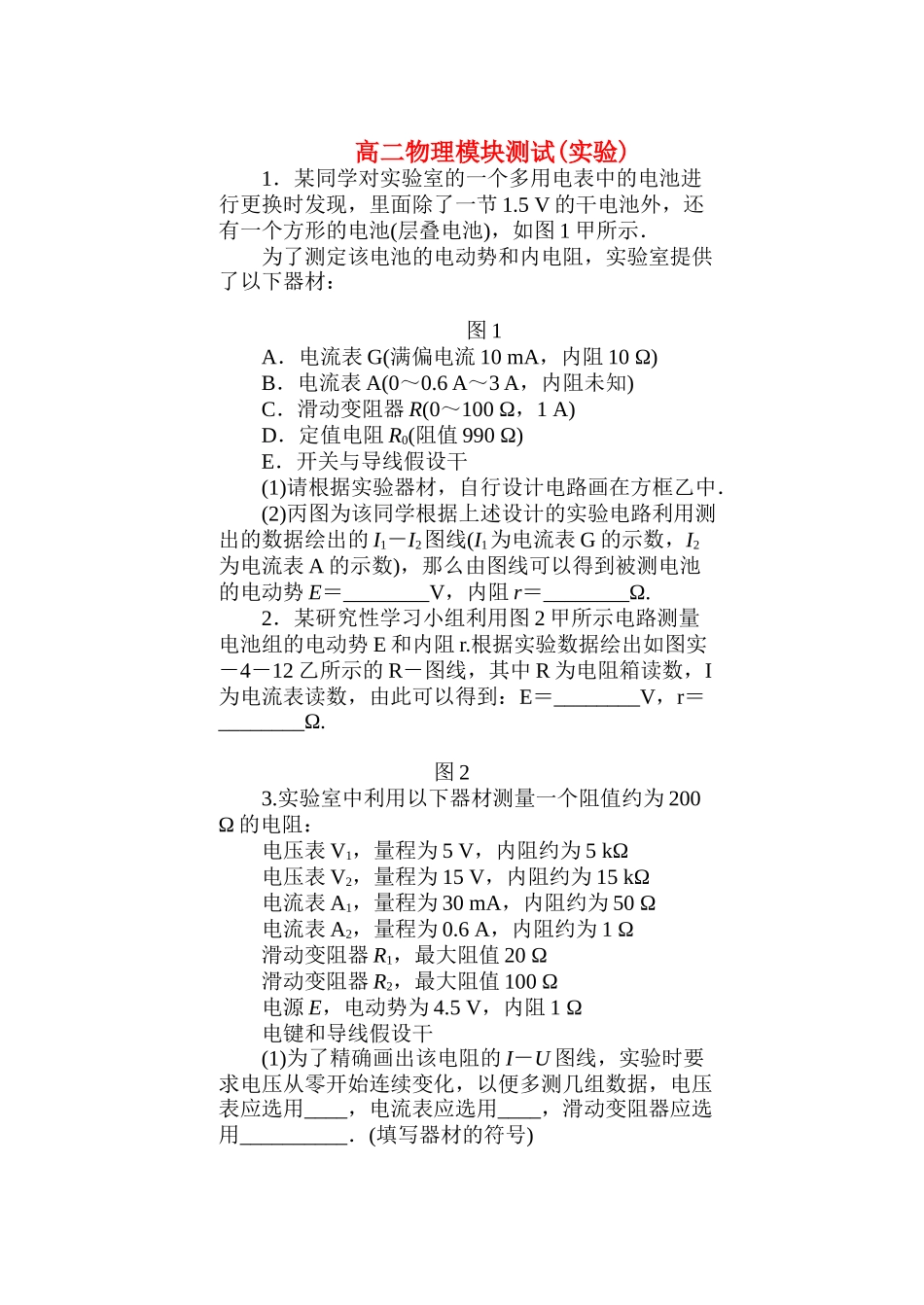

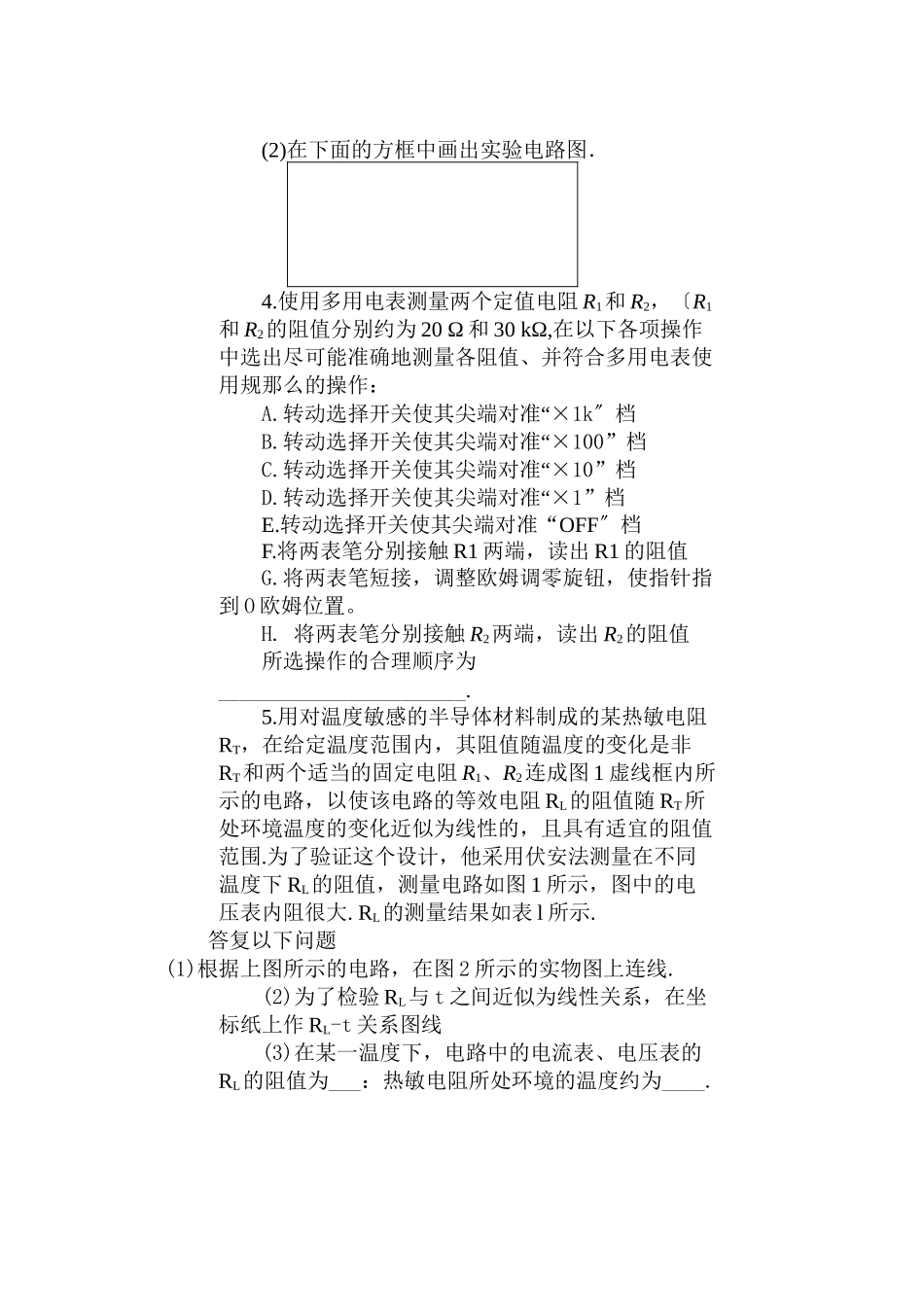

高二物理模块测试(实验) 1.某同学对实验室的一个多用电表中的电池进行更换时发现,里面除了一节1.5 V的干电池外,还有一个方形的电池(层叠电池),如图1甲所示. 为了测定该电池的电动势和内电阻,实验室提供了以下器材: 图1 A.电流表G(满偏电流10 mA,内阻10 Ω) B.电流表A(0~0.6 A~3 A,内阻未知) C.滑动变阻器R(0~100 Ω,1 A) D.定值电阻R0(阻值990 Ω) E.开关与导线假设干 (1)请根据实验器材,自行设计电路画在方框乙中. (2)丙图为该同学根据上述设计的实验电路利用测出的数据绘出的I1-I2图线(I1为电流表G的示数,I2为电流表A的示数),那么由图线可以得到被测电池的电动势E=________V,内阻r=________Ω. 2.某研究性学习小组利用图2甲所示电路测量电池组的电动势E和内阻r.根据实验数据绘出如图实-4-12乙所示的R-图线,其中R为电阻箱读数,I为电流表读数,由此可以得到:E=________V,r=________Ω. 图2 3.实验室中利用以下器材测量一个阻值约为200 Ω的电阻: 电压表V1,量程为5 V,内阻约为5 kΩ 电压表V2,量程为15 V,内阻约为15 kΩ 电流表A1,量程为30 mA,内阻约为50 Ω 电流表A2,量程为0.6 A,内阻约为1 Ω 滑动变阻器R1,最大阻值20 Ω 滑动变阻器R2,最大阻值100 Ω 电源E,电动势为4.5 V,内阻1 Ω 电键和导线假设干 (1)为了精确画出该电阻的I-U图线,实验时要求电压从零开始连续变化,以便多测几组数据,电压表应选用____,电流表应选用____,滑动变阻器应选用__________.(填写器材的符号) (2)在下面的方框中画出实验电路图. 4.使用多用电表测量两个定值电阻R1和R2,〔R1和R2的阻值分别约为20 Ω和30 kΩ,在以下各项操作中选出尽可能准确地测量各阻值、并符合多用电表使用规那么的操作: A.转动选择开关使其尖端对准“×1k〞档 B.转动选择开关使其尖端对准“×100”档 C.转动选择开关使其尖端对准“×10”档 D.转动选择开关使其尖端对准“×1”档 E.转动选择开关使其尖端对准“OFF〞档 F.将两表笔分别接触R1两端,读出R1的阻值 G.将两表笔短接,调整欧姆调零旋钮,使指针指到O欧姆位置。 H. 将两表笔分别接触R2两端,读出R2的阻值 所选操作的合理顺序为_______________________. 5.用对温度敏感的半导体材料制成的某热敏电阻RT,在给定温度范围内,其阻值随温度的变化是非RT和两个适当的固定电阻R1、R2连成图1虚线框内所示的电路,以使该电路的等效电阻RL的阻值随RT所处环境温度的变化近似为线性的,且具有适宜的阻值范围.为了验证这个设计,他采用伏安法测量在不同温度下RL的阻值,测量电路如图1所示,图中的电压表内阻很大. RL的测量结果如表l所示. 答复以下问题 (1)根据上图所示的电路,在图2所示的实物图上连线. (2)为了检验RL与t之间近似为线性关系,在坐标纸上作RL-t关系图线 (3)在某一温度下,电路中的电流表、电压表的RL的阻值为___:热敏电阻所处环境的温度约为____. 6.用以下器材组成描绘电阻R0伏安特性曲线的电路,请将图3中实物连接成为实验电路. 图3 微安表μA(量程200 μA,内阻约200 Ω); 电压表V(量程3 V,内阻约10 kΩ); 电阻R0(阻值约 20 kΩ); 滑动变阻器R(最大阻值50 Ω,额定电流1 A); 电池组E(电动势3 V,内阻不计); 开关S及导线假设干.
