2023年苏州市学年苏科版初三物理期末复习题及答案1.docx

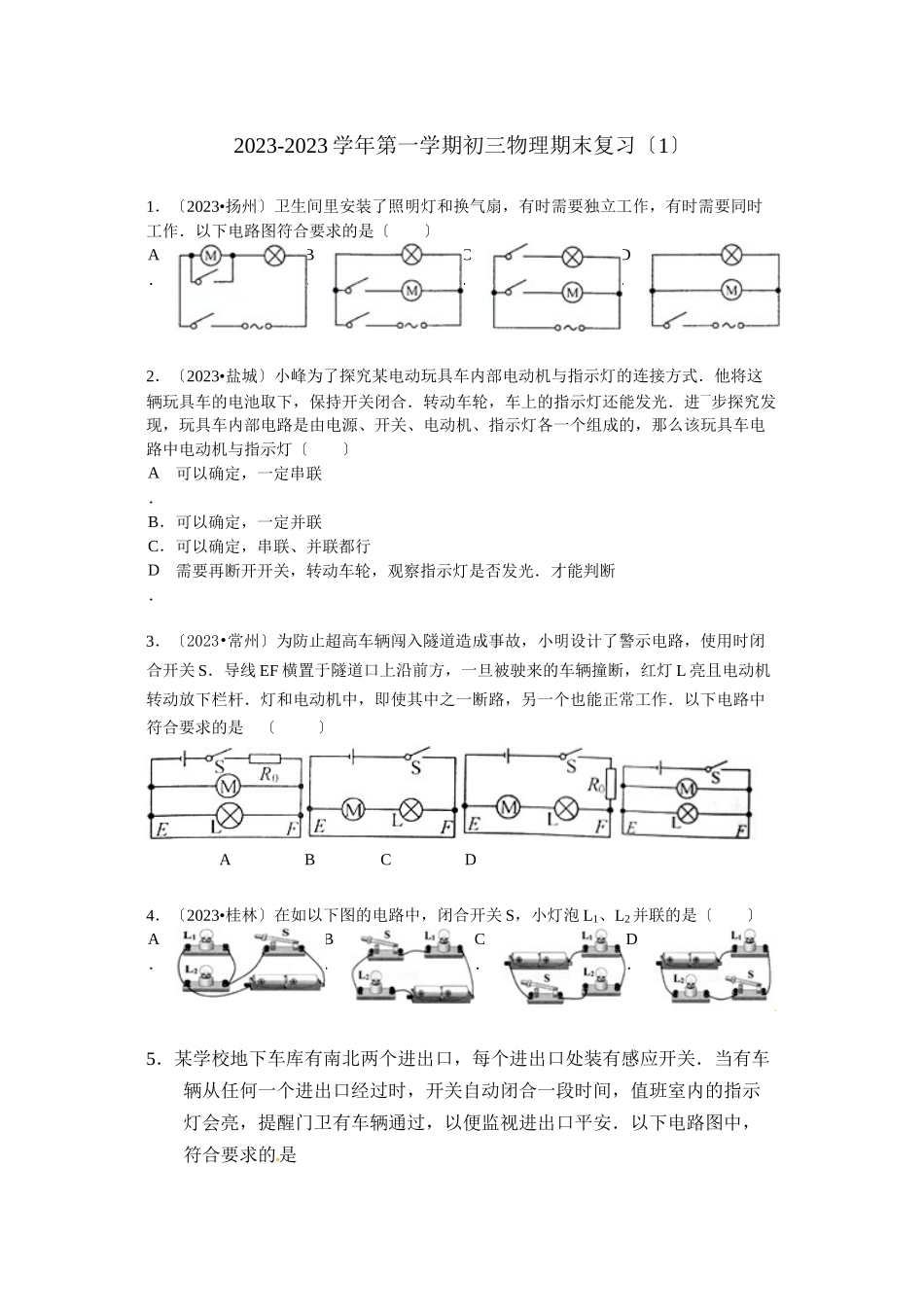

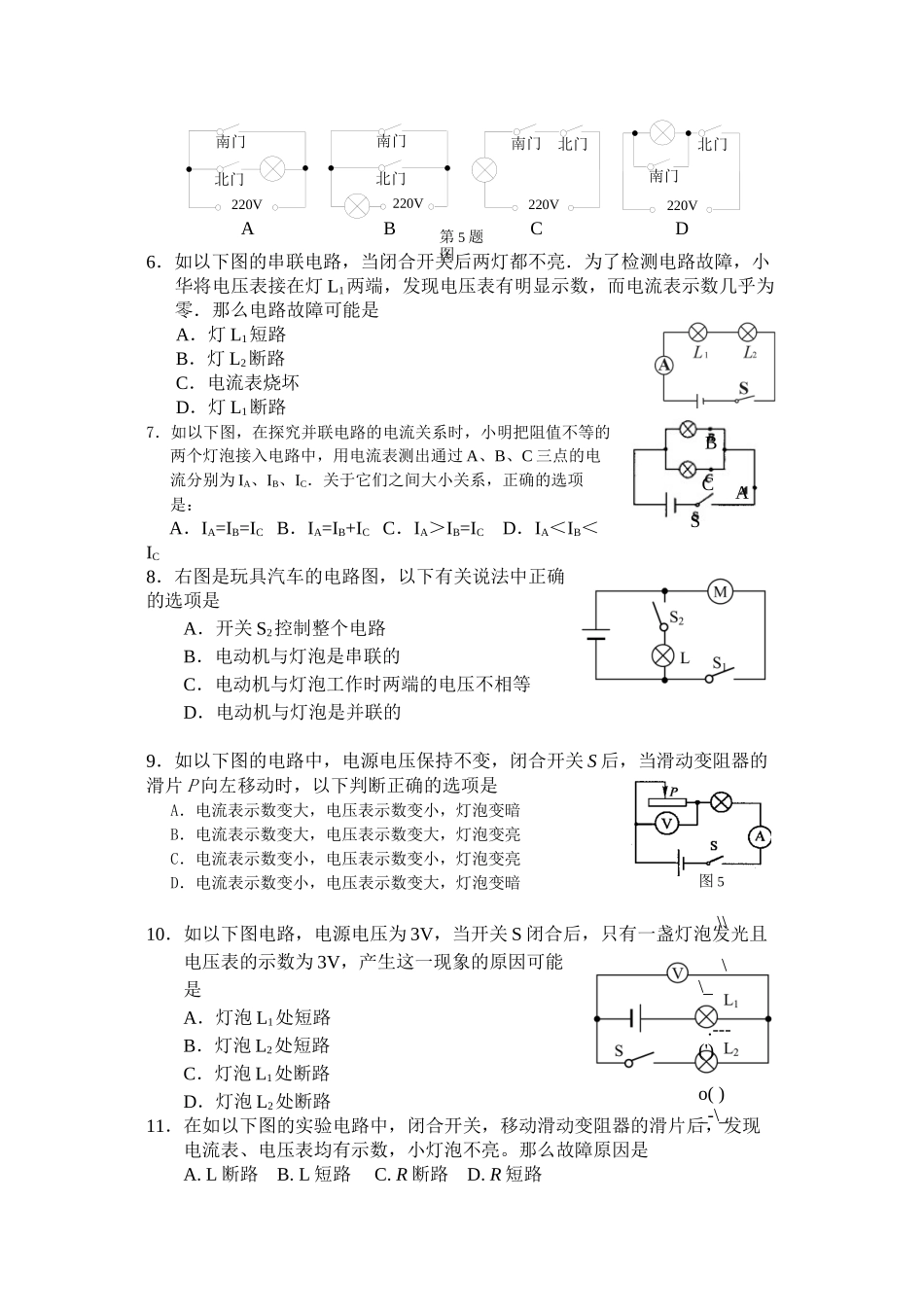

2023-2023学年第一学期初三物理期末复习〔1〕 1．〔2023•扬州〕卫生间里安装了照明灯和换气扇，有时需要独立工作，有时需要同时工作．以下电路图符合要求的是〔　　〕 　 A． B． C． D． 2．〔2023•盐城〕小峰为了探究某电动玩具车内部电动机与指示灯的连接方式．他将这辆玩具车的电池取下，保持开关闭合．转动车轮，车上的指示灯还能发光．进一步探究发现，玩具车内部电路是由电源、开关、电动机、指示灯各一个组成的，那么该玩具车电路中电动机与指示灯〔　　〕 　 A． 可以确定，一定串联 　 B． 可以确定，一定并联 　 C． 可以确定，串联、并联都行 　 D． 需要再断开开关，转动车轮，观察指示灯是否发光．才能判断 3．〔2023•常州〕为防止超高车辆闯入隧道造成事故，小明设计了警示电路，使用时闭合开关S．导线EF横置于隧道口上沿前方，一旦被驶来的车辆撞断，红灯L亮且电动机转动放下栏杆．灯和电动机中，即使其中之一断路，另一个也能正常工作．以下电路中符合要求的是 〔 〕 A B C D 4．〔2023•桂林〕在如以下图的电路中，闭合开关S，小灯泡L1、L2并联的是〔　　〕 　 A． B． C． D． 5．某学校地下车库有南北两个进出口，每个进出口处装有感应开关．当有车辆从任何一个进出口经过时，开关自动闭合一段时间，值班室内的指示灯会亮，提醒门卫有车辆通过，以便监视进出口平安．以下电路图中，符合要求的是 南门 北门 220V 220V 北门 南门 A B D C 南门 北门 220V 南门 北门 220V 第5题图 6．如以下图的串联电路，当闭合开关后两灯都不亮．为了检测电路故障，小华将电压表接在灯L1两端，发现电压表有明显示数，而电流表示数几乎为零．那么电路故障可能是 A．灯L1短路 B．灯L2断路 C．电流表烧坏 D．灯L1断路 B A C S 7．如以下图，在探究并联电路的电流关系时，小明把阻值不等的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电流分别为IA、IB、IC．关于它们之间大小关系，正确的选项是： A．IA=IB=IC B．IA=IB+IC C．IA＞IB=IC D．IA＜IB＜IC 8．右图是玩具汽车的电路图，以下有关说法中正确的选项是 A．开关S2控制整个电路 B．电动机与灯泡是串联的 C．电动机与灯泡工作时两端的电压不相等 D．电动机与灯泡是并联的 9．如以下图的电路中，电源电压保持不变，闭合开关S后，当滑动变阻器的 图5 \\ \\_ .---(') o( )_-\_ 滑片P向左移动时，以下判断正确的选项是 A．电流表示数变大，电压表示数变小，灯泡变暗 B．电流表示数变大，电压表示数变大，灯泡变亮 C．电流表示数变小，电压表示数变小，灯泡变亮 D．电流表示数变小，电压表示数变大，灯泡变暗 10．如以下图电路，电源电压为3V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为3V，产生这一现象的原因可能是 A．灯泡L1处短路 B．灯泡L2处短路 C．灯泡L1处断路 D．灯泡L2处断路 11．在如以下图的实验电路中，闭合开关，移动滑动变阻器的滑片后，发现电流表、电压表均有示数，小灯泡不亮。那么故障原因是 A. L断路 B. L短路 C. R断路 D. R短路 12．如以下图电路中，电源电压保持不变。闭合开关S，电路正常工作。过了一会儿，两电表的示数都变大，那么该电路中出现的故障可能是 A．灯L短路 B．灯L断路 C．电阻R断路 D．电阻R短路 13．如以下图的电路图，电源电压保持不变。开关S闭合时，发现图中只有两个表的指针发生偏转，电路中的电阻R或灯L只有一个出现故障，那么可能是 A．电流表A示数为零，灯L短路 B．电流表A示数为零，灯L断路 C．电流表A1示数为零，电阻R短路 D．电流表A1示数为零，电阻R断路 14．小明用如以下图的电路图研究并联电路电流的规律，当闭合开关S试触时，发现3只小灯泡均发光，电流表的指针正向偏转并超过最大刻度。产生这种现象的原因可能是 A．小灯泡L1发生断路 B．小灯泡L2发生短路 C．电流表使用的量程太小 D．电流表的接线柱接反了 15．如以下图的电路中，电源电压恒为6V，R1、R2为定值电阻，R1=10Ω．甲、乙均为电压表时，闭合S1、S2，两电压表示数之比为U甲：U乙＝1：3．甲、乙均为电流表时，仅闭合S1，甲、乙电流表示数I甲、I乙分别为 〔 〕 A．1.8A，1.2A B．1.8A，0.6A C．0.9A，0.6A D．0.9A，0.3A A R0 S A A R0 压敏电阻 S R0 压敏电阻 S V R0 压敏电阻 S V B C D 第16题图 压敏电阻 16．压敏电阻的阻值是随所受压力的增大而减小的．小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大．以下电路不符合要求的是 17．如图 1所示的电路，当开关 S 闭合后，电流表测量的是通过 (选填“电源〞、“L 1 〞或“L 2 〞)的电流，电流表的指针偏转如图 2所示，电流表的示数为 A。 图2 图1 18．如图甲所示，电源电压为10V，将滑动变阻器滑片P移到最左端，闭合开关S，灯泡发光，电流表示数为，电压表示数如图乙所示，那么此时滑动变阻器接入电路的电阻是 Ω。当滑片P向右移动的过程中灯泡亮度 〔选填“变亮〞、“不变〞或“变暗〞〕。 19．〔2023•衢州〕甲为研究并联电路电流规律的实验电路图。 〔1〕假设要测量干路电流，那么电流表应串联在甲图中的 〔选填“A〞、“B〞或“C〞〕处。 〔2〕假设要测量A处的电流，连好电路闭合开关前，发现电流表指针位置如图乙所示。调整正确后闭合开关，发现指针又偏向图乙位置，其原因是 。 〔3〕纠正〔2〕中错误后，测出A、B、C三处的电流值如表所示。由此得出结论：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。这个实验在设计方案上还存在的缺乏之处是： 〔写出一条〕。 20．〔2023•扬州〕物理兴趣小组在“探究水果电池电压〞的实验中： 小明用铜片和锌片作为电极插入较小的柠檬制成了一个水果电池，如以下图．小华用铜片和铝片插入较大的柠檬也制成了一个水果电池．他们分别连通相同的音乐芯片，小华比小明的芯片声音要响一些．由此他们作出如下猜测： 猜测一：水果电池电压可能与水果的大小有关． 猜测二：水果电池电压可能与电极的材料有关． 〔1〕为了验证猜测一，小明用同一个柠檬制成水果电池，沿着电极插入的方向不断慢慢地切去外侧的局部柠檬，分别测出电压，如表一所示： 表一 柠檬大小 一个 大半个 半个 小半个 电压U/V 分析表中数据，说明猜测一是　 　〔正确/错误〕的． 〔2〕为了验证猜测二，小华用铜片作为电池的正极，分别用外形相同的锌、铝、铁等金属片作为电池的负极，将金属片电极插入柠檬，并保持　 　和　 　相同，分别测出电压，如表二所示： 表二 电极材料 铜和锌 铜和铝 铜和铁 电压U/V 分析表中数据，得到的结论是　 　． 〔3〕小明先将柠檬压在桌面上滚了几下，再做成水果电池，测出电压到达1.0V，据此请你提出一个有价值、可探究的问题：　 　． 21．小明、小红和小亮在做“探究影响导体的电阻大小因素〞实验时，做出了如下猜测。 猜测一：导体的电阻可能与导体的长度有关。 猜测二：导体的电阻可能与导体的横截面积有关。 猜测三：导体的电阻可能与导体的材料有关。 实验室提供了4根电阻丝，其规格、材料如下表所示 编号 材料 长度〔m〕 横截面积〔mm2 〕 A 镍铬合金 B 镍铬合金 C 镍铬合金 D 锰铜合金 〔1〕如以下图电路，闭合开关后，在M、N之间分别接上不同导体，通过观察相关现象来比拟导体电阻大小，小明、小红和小亮对图中的电路设计提出了自己的观点： 小明认为：电流表是多余的，观察灯泡的亮度就可以判断导体电阻的大小。 小红认为：灯泡是多余的，根据电流表示数的变化就可以判断导体电阻的大小。 小亮认为：灯泡和电流表同时使用更好，因为灯泡可以保护电路，从而防止烧坏电流表。 你赞同_______(选填“小明〞、“小红〞或“小亮〞)的观点。 〔2〕为了验证猜测二，可依次把M、N跟________〔选填“A、B、C、D〞〕的两端相连，闭合开关，记下电流表的示数，分析比拟这两根电阻丝电阻的大小。 〔3〕依次把M、N跟电阻丝A、B的两端连接，闭合开关，电流表的示数不同，分析比拟A、B两根电阻丝电阻的大小，可探究电阻跟_________的关系，其结论是_______ _______________________________________________________________________。 〔4〕小丽在探究同样的课题时，手边只有一根电阻丝，那么，她利用这根电阻丝和上述电路，不能够完成猜测______〔选填“一〞、“二〞或“三〞〕的实验验证。 〔5〕以上方法在研究物理问题时经常用到，被称为控制变量法。以下4个实验中没有用到此方法的是 〔 〕 A.探究电流与电压、电阻的关系实验 B.探究影响压力作用效果的因素实验 C.探究平面镜成像的特点实验 D.探究影响摩擦力大小的因素实验 22．探究“电流与电阻关系〞的实验中，提供的器材有：电源〔电压9V〕、电流表、电压表、滑动变阻器R、电阻箱R0、开关及导线假设干。 甲 乙 (1)小明连接的图甲电路中存在连线错误，只需改动一根导线，即可使连线正确。请在接错的导线上打“×〞，并用笔画线代替导线画出正确的接法。 (2)正确连接电路后闭合开关，在移动变阻器滑片P时，两电表示数突然都变为零，那么电路故障可能为 。 A．R短路 B．滑片P接触不良 C．R0短路 D．R0断路 (3)排除故障后实验时，改变R0的
