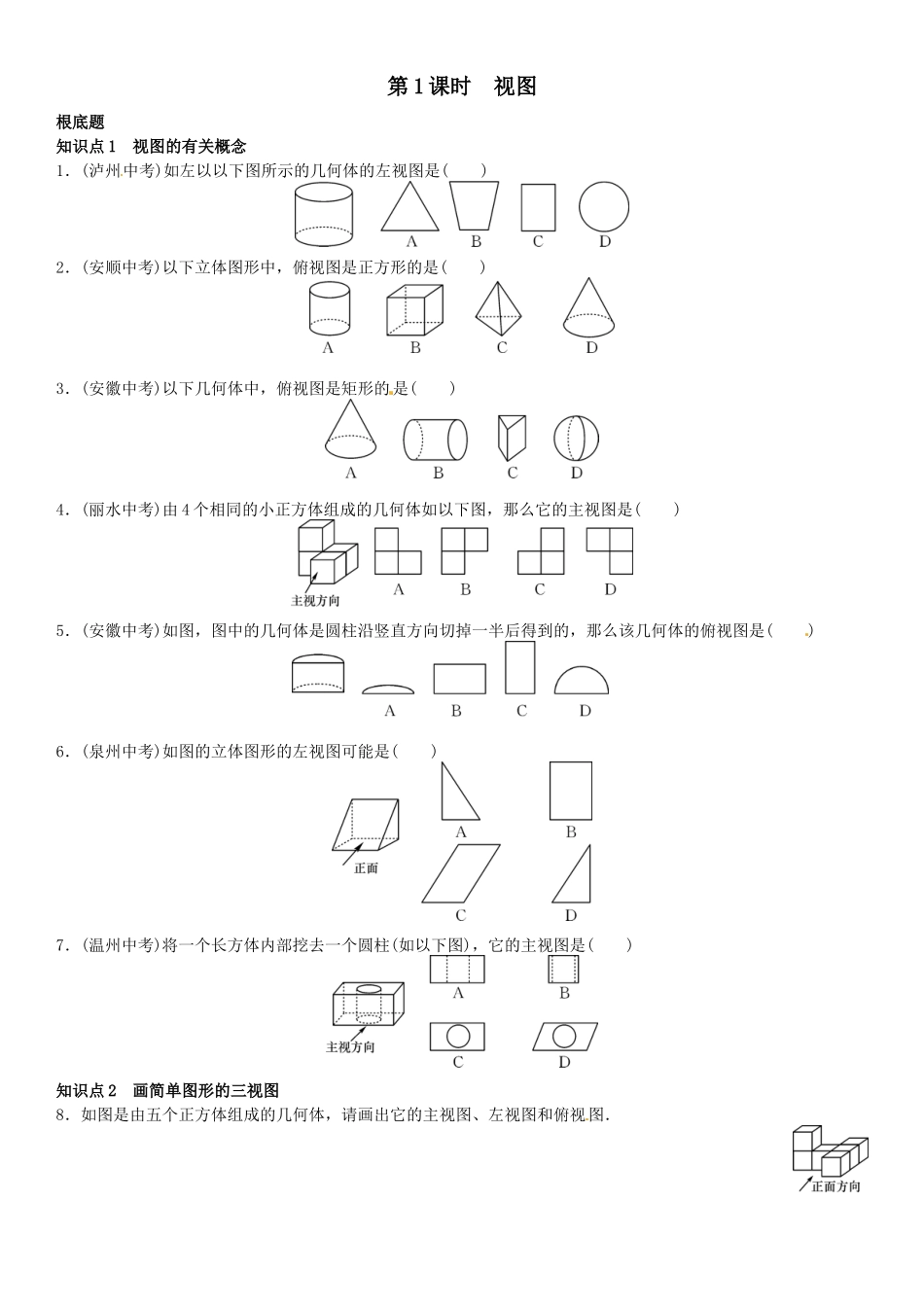

第1课时　视图 根底题 知识点1　视图的有关概念 1．(泸州中考)如左以以下图所示的几何体的左视图是(　　) 2．(安顺中考)以下立体图形中，俯视图是正方形的是(　　) 3．(安徽中考)以下几何体中，俯视图是矩形的是(　　) 4．(丽水中考)由4个相同的小正方体组成的几何体如以下图，那么它的主视图是(　　) 5．(安徽中考)如图，图中的几何体是圆柱沿竖直方向切掉一半后得到的，那么该几何体的俯视图是(　　) [来源:Zxxk.Com] 6．(泉州中考)如图的立体图形的左视图可能是(　　) 7．(温州中考)将一个长方体内部挖去一个圆柱(如以下图)，它的主视图是(　　) 知识点2　画简单图形的三视图 8．如图是由五个正方体组成的几何体，请画出它的主视图、左视图和俯视图． [来源:学科网ZXXK] [来源:Zxxk.Com] 9．画出以以下图物体的三视图． 中档题 10．(六盘水中考)“横看成岭侧成峰〞从数学的角度解释为(　　) A．从不同的方向观察同一建筑物时，看到的图形不一样 B．从同一方向观察同一建筑物时，看到的图形不一样 C．从同一方向观察不同的建筑物时，看到的图形一样 D．以上答案都不对 11．(江西中考)一张坐凳的形状如以下图，以箭头所指的方向为主视方向，那么它的左视图可以是(　　) [来源:Zxxk.Com] 12．(菏泽中考)如图是由6个同样大小的正方体摆成的几何体，将正方体①移走后，所得几何体(　　) A．主视图改变，左视图改变 B．俯视图不变，左视图不变 C．俯视图改变，左视图改变 D．主视图改变，左视图不变 13．(济南中考)如图，一个几何体由5个大小相同、棱长为1的正方体搭成，以下关于这个几何体的说法正确的选项是(　　) A．主视图的面积为5 B．左视图的面积为3 C．俯视图的面积为3 D．三种视图的面积都是4 　　　 14．(牡丹江中考)如图，由高和直径相同的5个圆柱搭成的几何体，其左视图是(　　) 15．(张家界中考)以下四个立体图形中，它们各自的三视图有两个相同，而另一个不同的是(　　) A．①②　　　B．②③　　　C．②④　　　D．③④ 16．(怀化中考)如图，甲、乙、丙图形都是由大小相同的正方体搭成的几何体的俯视图，小正方形中的数字表示该位置小正方体的个数，其中主视图相同的是(　　) A．仅有甲和乙相同 B．仅有甲和丙相同 C．仅有乙和丙相同 D．甲、乙、丙都相同 17．5个棱长为1的正方体组成如图的几何体． (1)该几何体的体积是________(立方单位)，外表积是________(平方单位)； (2)画出该几何体的主视图和左视图． 综合题 18．如图，一个正三棱柱上放有一个小球，请画出它的三视图．[来源:学科网] 参考答案 1．C　2.B　3.B　4.A　5.D　6.A　7.A 8．如以下图： 9．如以下图： 主视图　左视图 俯视图 10.A　11.C　12.D　13.B　14.C　15.D　16.D　 17.(1)5　22　 (2)图略．　 18.图略． 不用注册，免费下载！
