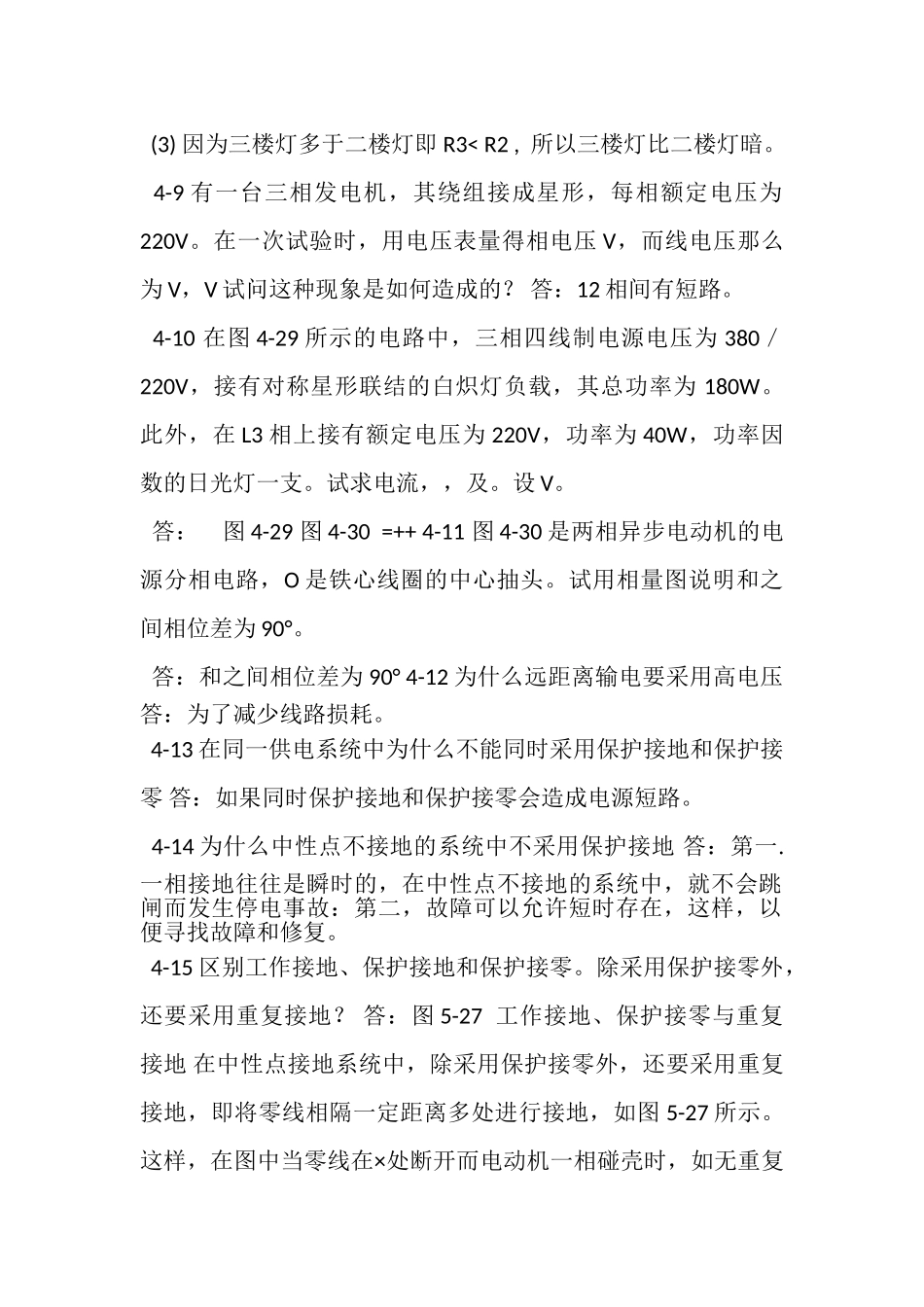

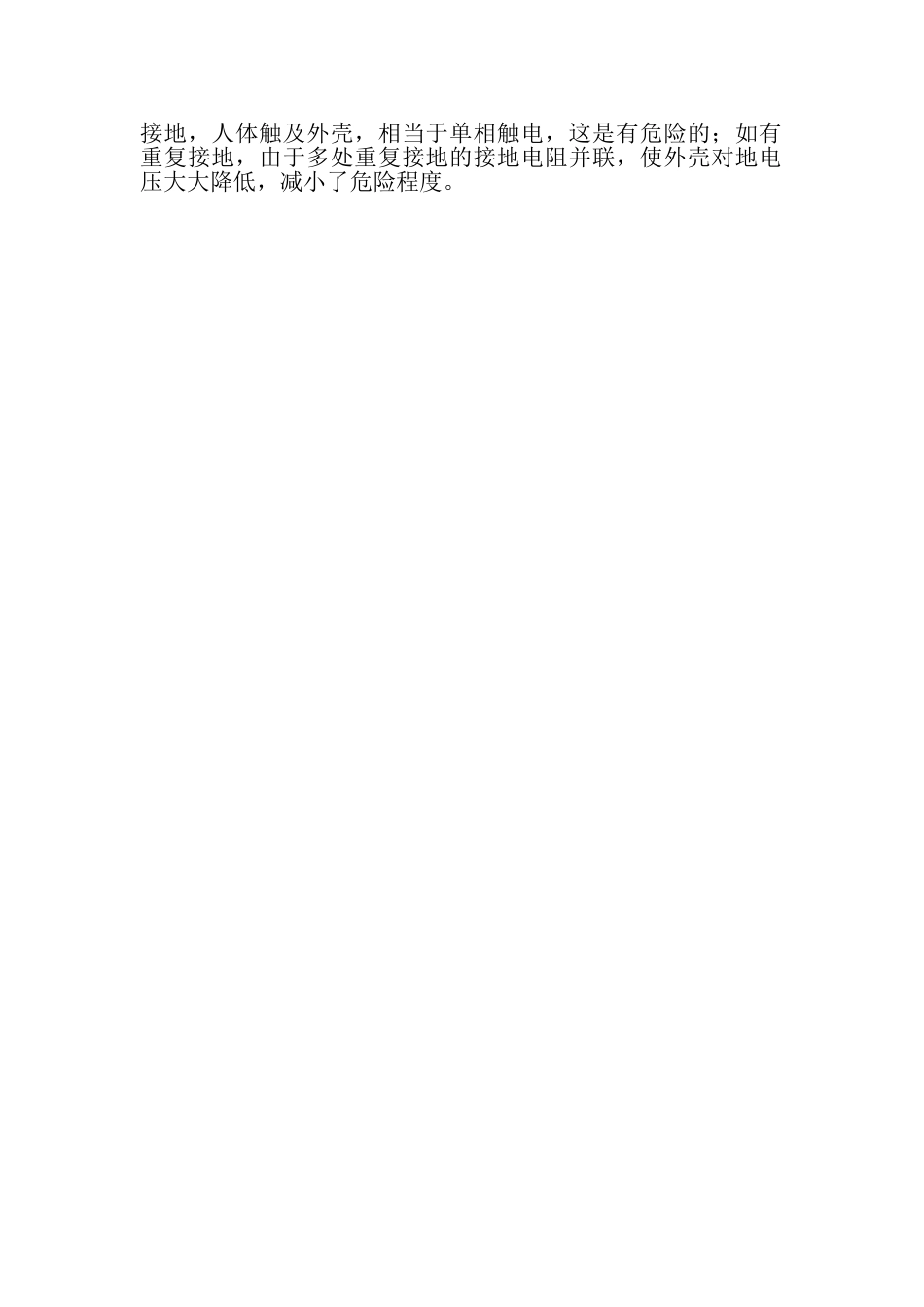

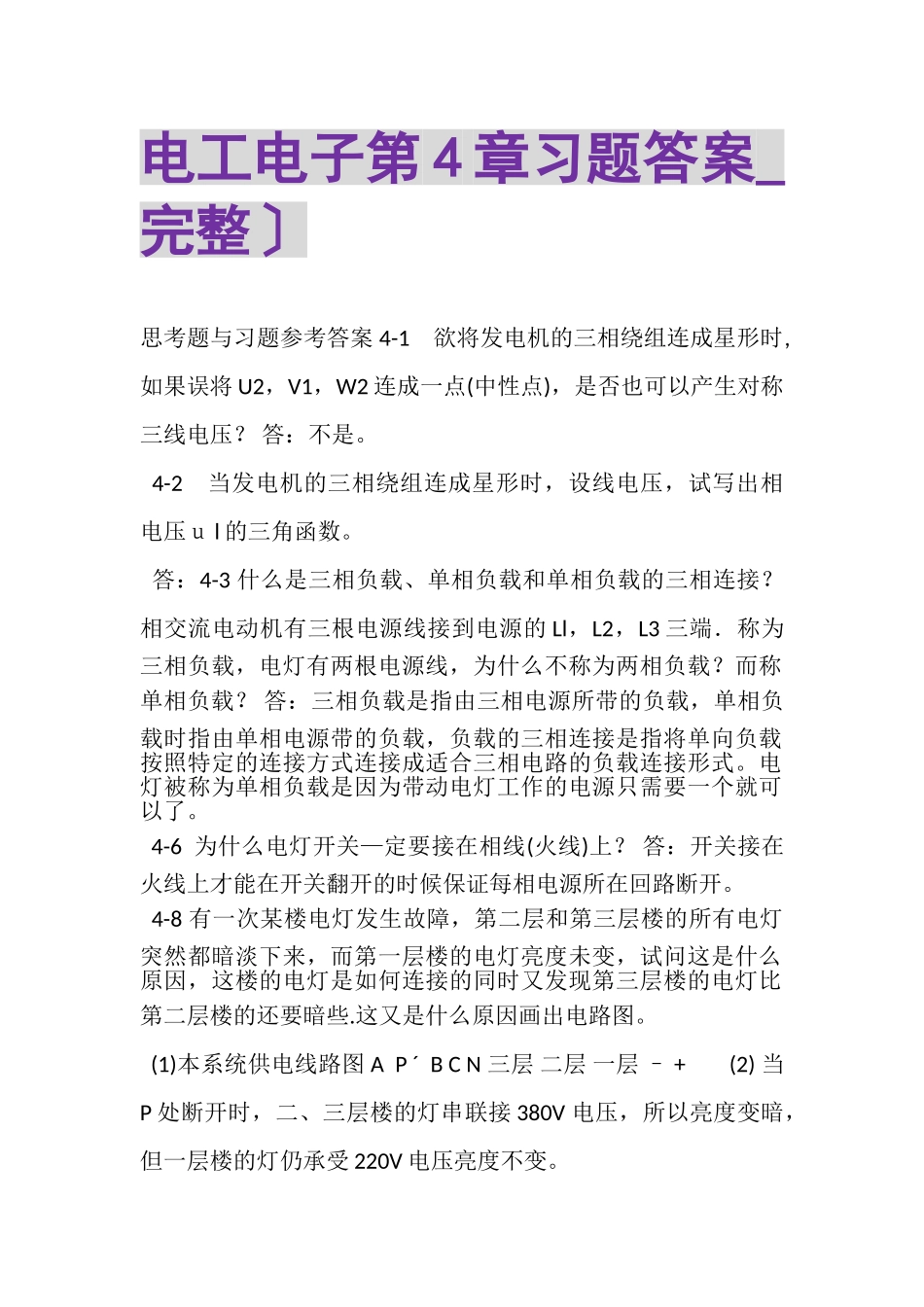

电工电子第4章习题答案_完整〕 思考题与习题参考答案 4-1　欲将发电机的三相绕组连成星形时,如果误将U2，V1，W2连成一点(中性点)，是否也可以产生对称三线电压？ 答：不是。 4-2　当发电机的三相绕组连成星形时，设线电压，试写出相电压ｕl的三角函数。 答：4-3 什么是三相负载、单相负载和单相负载的三相连接？相交流电动机有三根电源线接到电源的Ll，L2，L3三端．称为三相负载，电灯有两根电源线，为什么不称为两相负载？而称单相负载？ 答：三相负载是指由三相电源所带的负载，单相负载时指由单相电源带的负载，负载的三相连接是指将单向负载按照特定的连接方式连接成适合三相电路的负载连接形式。电灯被称为单相负载是因为带动电灯工作的电源只需要一个就可以了。 4-6 为什么电灯开关—定要接在相线(火线)上？ 答：开关接在火线上才能在开关翻开的时候保证每相电源所在回路断开。 4-8 有一次某楼电灯发生故障，第二层和第三层楼的所有电灯突然都暗淡下来，而第一层楼的电灯亮度未变，试问这是什么原因，这楼的电灯是如何连接的同时又发现第三层楼的电灯比第二层楼的还要暗些.这又是什么原因画出电路图。 (1)本系统供电线路图 A P ´ B C N 三层 二层 一层 – + (2) 当P处断开时，二、三层楼的灯串联接380V 电压，所以亮度变暗，但一层楼的灯仍承受220V电压亮度不变。 (3) 因为三楼灯多于二楼灯即 R3< R2 , 所以三楼灯比二楼灯暗。 4-9有一台三相发电机，其绕组接成星形，每相额定电压为220V。在一次试验时，用电压表量得相电压V，而线电压那么为V，V试问这种现象是如何造成的？ 答：12相间有短路。 4-10 在图4-29所示的电路中，三相四线制电源电压为380／220V，接有对称星形联结的白炽灯负载，其总功率为180W。此外，在L3相上接有额定电压为220V，功率为40W，功率因数的日光灯一支。试求电流，，及。设V。 答： 图4-29 图4-30 =++ 4-11 图4-30是两相异步电动机的电源分相电路，O是铁心线圈的中心抽头。试用相量图说明和之间相位差为90°。 答：和之间相位差为90° 4-12为什么远距离输电要采用高电压 答：为了减少线路损耗。 4-13在同一供电系统中为什么不能同时采用保护接地和保护接零 答：如果同时保护接地和保护接零会造成电源短路。 4-14为什么中性点不接地的系统中不采用保护接地 答：第一.一相接地往往是瞬时的，在中性点不接地的系统中，就不会跳闸而发生停电事故：第二，故障可以允许短时存在，这样，以便寻找故障和修复。 4-15区别工作接地、保护接地和保护接零。除采用保护接零外，还要采用重复接地？ 答：图5-27 工作接地、保护接零与重复接地 在中性点接地系统中，除采用保护接零外，还要采用重复接地，即将零线相隔一定距离多处进行接地，如图5-27所示。这样，在图中当零线在×处断开而电动机一相碰壳时，如无重复接地，人体触及外壳，相当于单相触电，这是有危险的；如有重复接地，由于多处重复接地的接地电阻并联，使外壳对地电压大大降低，减小了危险程度。
