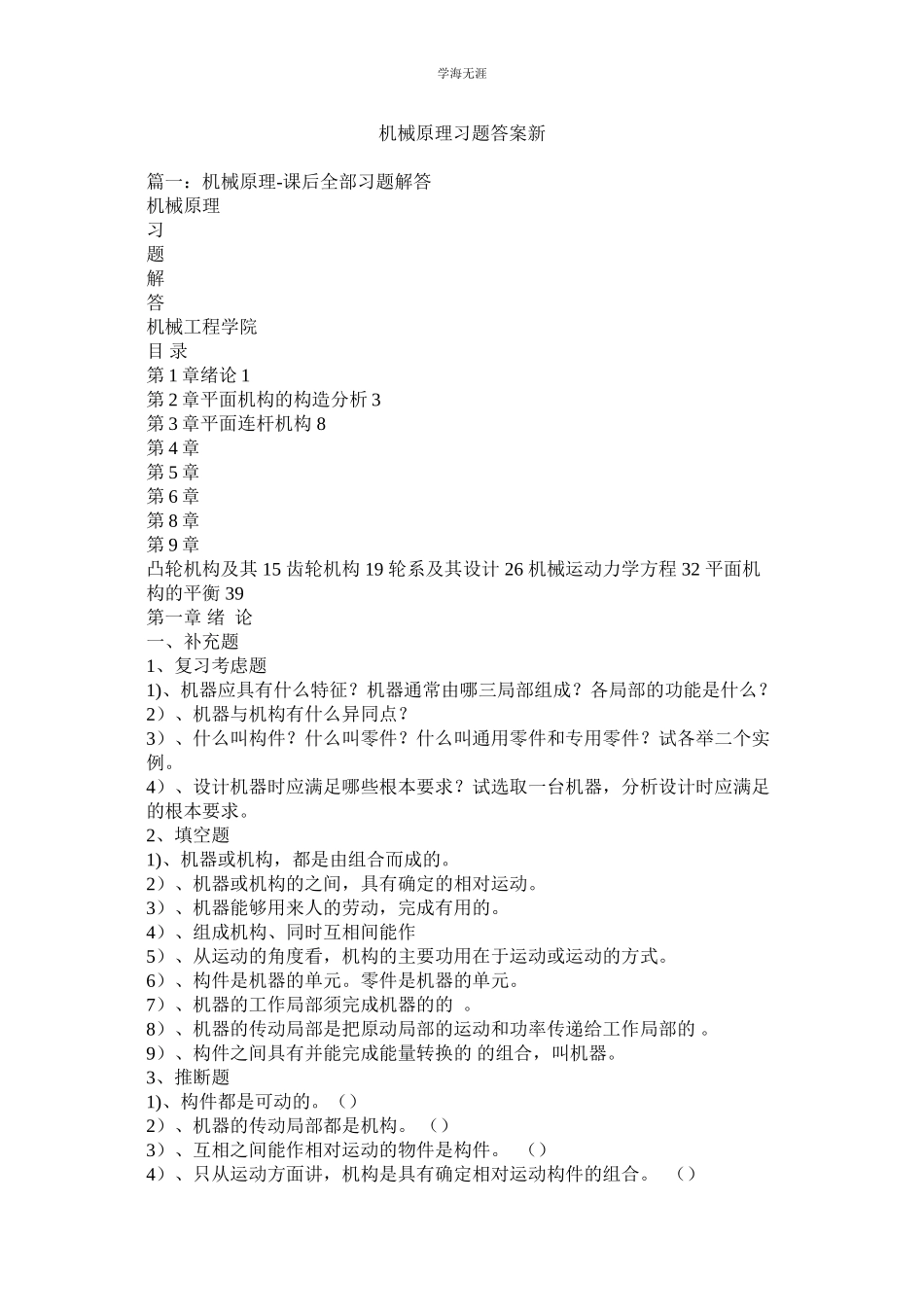

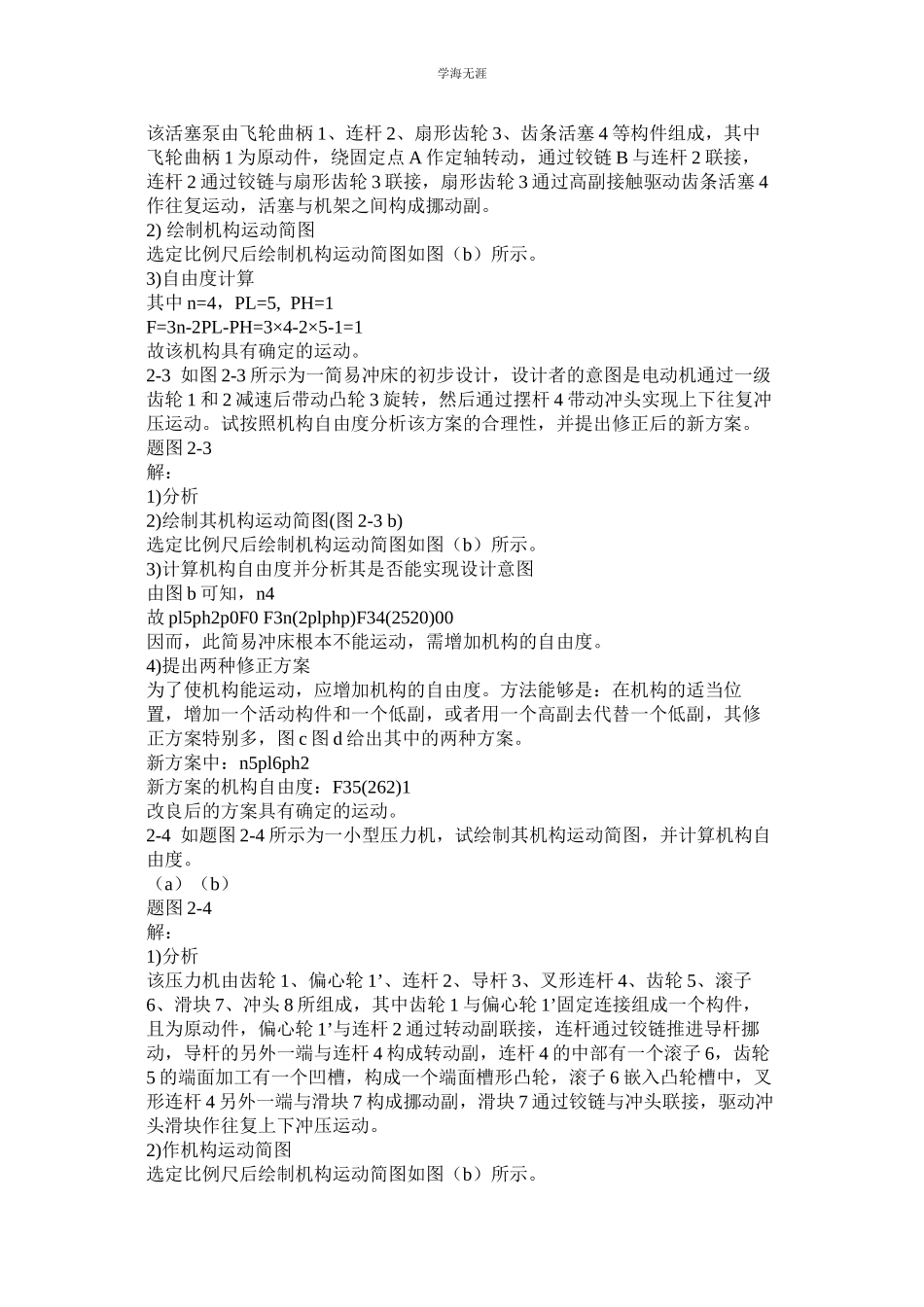

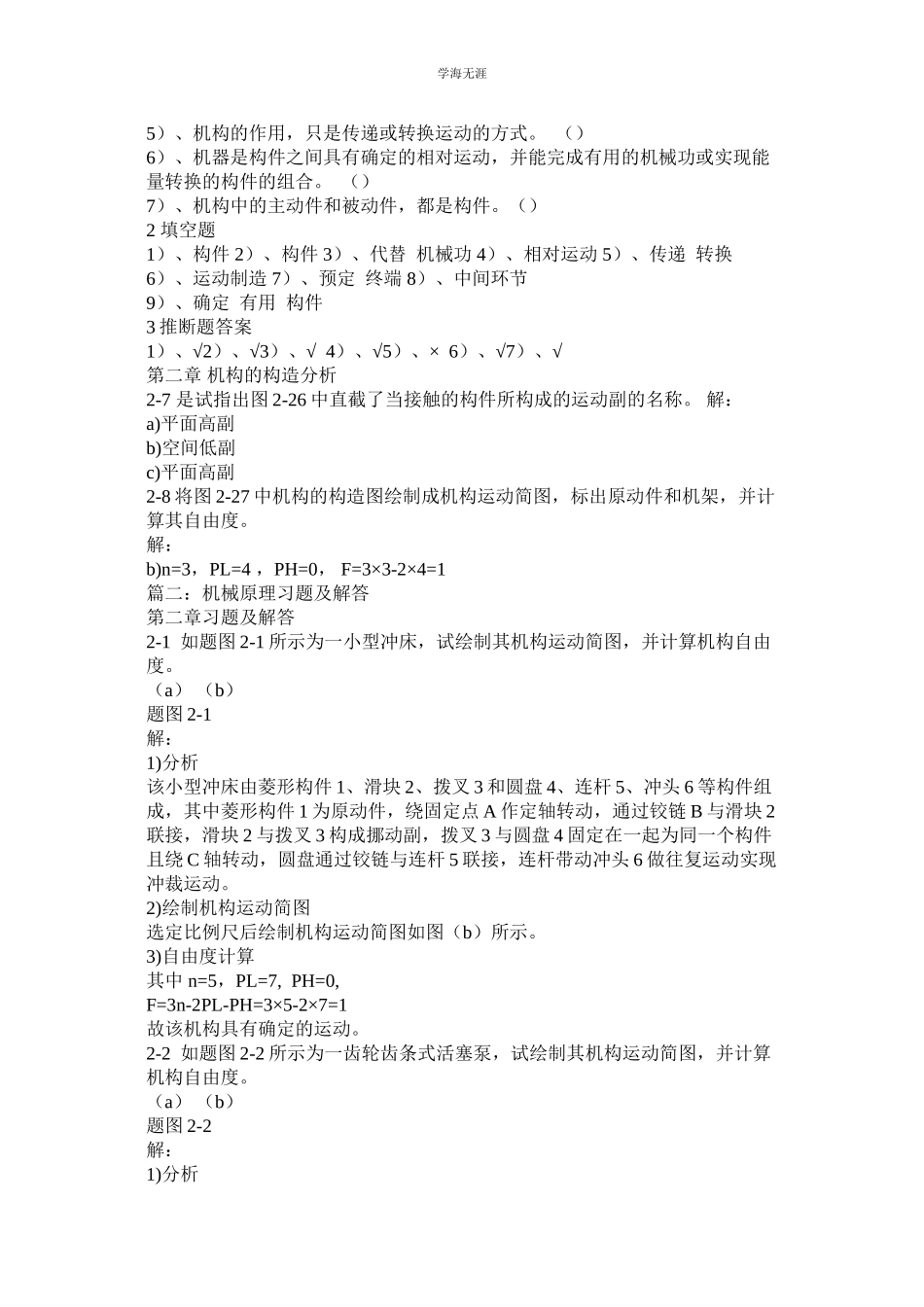

学海无涯 机械原理习题答案新 篇一：机械原理-课后全部习题解答 机械原理 习 题 解 答 机械工程学院 目 录 第1章绪论1 第2章平面机构的构造分析3 第3章平面连杆机构 8 第4章 第5章 第6章 第8章 第9章 凸轮机构及其 15 齿轮机构 19 轮系及其设计 26 机械运动力学方程 32 平面机构的平衡 39 第一章 绪 论 一、补充题 1、复习考虑题 1)、机器应具有什么特征？机器通常由哪三局部组成？各局部的功能是什么？ 2）、机器与机构有什么异同点？ 3）、什么叫构件？什么叫零件？什么叫通用零件和专用零件？试各举二个实例。 4）、设计机器时应满足哪些根本要求？试选取一台机器，分析设计时应满足的根本要求。 2、填空题 1)、机器或机构，都是由组合而成的。 2）、机器或机构的之间，具有确定的相对运动。 3）、机器能够用来人的劳动，完成有用的。 4）、组成机构、同时互相间能作 5）、从运动的角度看，机构的主要功用在于运动或运动的方式。 6）、构件是机器的单元。零件是机器的单元。 7）、机器的工作局部须完成机器的的 。 8）、机器的传动局部是把原动局部的运动和功率传递给工作局部的 。 9）、构件之间具有并能完成能量转换的 的组合，叫机器。 3、推断题 1)、构件都是可动的。（） 2）、机器的传动局部都是机构。 （） 3）、互相之间能作相对运动的物件是构件。 （） 4）、只从运动方面讲，机构是具有确定相对运动构件的组合。 （） 5）、机构的作用，只是传递或转换运动的方式。 （） 6）、机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。 （） 7）、机构中的主动件和被动件，都是构件。（） 2 填空题 1）、构件 2）、构件 3）、代替 机械功 4）、相对运动 5）、传递 转换6）、运动制造 7）、预定 终端 8）、中间环节 9）、确定 有用 构件 3推断题答案 1）、√2）、√3）、√ 4）、√5）、× 6）、√7）、√ 第二章 机构的构造分析 2-7 是试指出图2-26中直截了当接触的构件所构成的运动副的名称。 解： a)平面高副 b)空间低副 c)平面高副 2-8将图2-27中机构的构造图绘制成机构运动简图，标出原动件和机架，并计算其自由度。 解： b)n=3，PL=4 ，PH=0， F=3×3-2×4=1 篇二：机械原理习题及解答 第二章习题及解答 2-1 如题图2-1所示为一小型冲床，试绘制其机构运动简图，并计算机构自由度。 （a） （b） 题图2-1 解： 1)分析 该小型冲床由菱形构件1、滑块2、拨叉3和圆盘4、连杆5、冲头6等构件组成，其中菱形构件1为原动件，绕固定点A作定轴转动，通过铰链B与滑块2联接，滑块2与拨叉3构成挪动副，拨叉3与圆盘4固定在一起为同一个构件且绕C轴转动，圆盘通过铰链与连杆5联接，连杆带动冲头6做往复运动实现冲裁运动。 2)绘制机构运动简图 选定比例尺后绘制机构运动简图如图（b）所示。 3)自由度计算 其中 n=5，PL=7, PH=0, F=3n-2PL-PH=3×5-2×7=1 故该机构具有确定的运动。 2-2 如题图2-2所示为一齿轮齿条式活塞泵，试绘制其机构运动简图，并计算机构自由度。 （a） （b） 题图2-2 解： 1)分析 该活塞泵由飞轮曲柄1、连杆2、扇形齿轮3、齿条活塞4等构件组成，其中飞轮曲柄1为原动件，绕固定点A作定轴转动，通过铰链B与连杆2联接，连杆2通过铰链与扇形齿轮3联接，扇形齿轮3通过高副接触驱动齿条活塞4作往复运动，活塞与机架之间构成挪动副。 2) 绘制机构运动简图 选定比例尺后绘制机构运动简图如图（b）所示。 3)自由度计算 其中n=4，PL=5, PH=1 F=3n-2PL-PH=3×4-2×5-1=1 故该机构具有确定的运动。 2-3 如图2-3所示为一简易冲床的初步设计，设计者的意图是电动机通过一级齿轮1和2减速后带动凸轮3旋转，然后通过摆杆4带动冲头实现上下往复冲压运动。试按照机构自由度分析该方案的合理性，并提出修正后的新方案。 题图2-3 解： 1)分析 2)绘制其机构运动简图(图2-3 b) 选定比例尺后绘制机构运动简图如图（b）所示。 3)计算机构自由度并分析其是否能实现设计意图 由图b可知，n4 故pl5ph2p0F0 F3n(2plphp)F34(2520)00 因而，此简易冲床根本不能运动，需增加机构的自由度。 4)提出两种修正方案 为了使机构能运动，应增加机构的自由度。方法能够是：在机构的适当位置，增加一个活动构件和一个低副，或者用一个高副去代替一个低副，其修正方案特别多，图c图d给出其中的两种方案。 新方案中：n5pl6ph2 新方案的机构自由度：F35(262)1 改良后的方案具有确定的运动。 2-4 如题图2-4所示为一小型压力机，试绘制其机构运动简图，并计算机构自由度。 （a）（b） 题图2-4 解： 1)分析 该压力机由齿轮1、偏心轮1’、连杆2、导杆3、叉形连杆4、齿轮5、滚子6、滑块7、冲头8所组成，其中齿轮1与偏心轮1’固定连接组成一个构件，且为原动件，偏心轮1’与连杆2通过转动副联接，连杆通过铰链推进导杆挪动，导杆的另外一端与连杆4构成转动副，连杆4的中部有一个滚子6，齿轮5的端面加工有一个凹槽，构成一个端面槽形凸轮，滚子6嵌入凸轮槽中，叉形连杆4另外一端与滑块7构成挪动副，滑块7通过铰链与冲头联接，驱动冲头滑块作往复上下冲压运动。 2)作机构运动简图 选定比例尺后绘制机构运动简图如图（b）所示。 3)计算该机构的自由度 n8pl10ph2p0F1(D处滚子的转动) F3n(2plphp)F38(21020)11 故该机构具有确定的运动。 2-5 如题图2-5所示为一人体义腿膝关节机构，假设以胫骨1为机架，试绘制其机构运动简图，并计算机构自由度。 （a）（b） 题图2-5 解： 1)分析 该机构所有构件均为杆状，且都是通过转动副相联接， 2)绘制机构运动简图 选定比例尺后绘制机构运动简图如图（b）所示。 3)计算自由度 n5pl7ph0p0F0 F3n(2plphp)F35271 故该机构具有确定的运动。 2-6 计算图2-6所示压榨机机的机构自由度。 （a）（b） 题图2-6 篇三：机械原理(师忠秀)练习题答案 一、填空题和填空题。 1． 在平面机构中假设引入PH个高副将引入PH个约束，而引入PL个低副 将引入 2PL个约束，那么活动构件数n、约束数与机构自由度F的关 系是F=3n- 2PLPH 2． 机构具有确定运动的条件是： 机构的自由度大于零，且机构自由度 数等于原动件数 ；假设机构自由度Ｆ0，而原动件数lt;F，那么构件间的 运动是 不确定的 ；假设机构自由度Ｆ０，而原动件数F，那么各构 件之间 运动关系发生矛盾，将引起构件损坏。 3. 以以以下图为一对心曲柄滑块机构，假设以滑块3为机架，那么该机构转化为 定块机构；假设以构件2为机架，那么该机构转化为 摇块 机构。 4． 挪动副的自锁条件是 驱动力在摩擦角之内 ；转动副的自锁条件是 驱 动力在摩擦圆之内。 5． 在凸轮机构的各种常用从动件运动规律中，等速 运动规律具有 刚性冲击； 等加速等减速、间谐运动规律具有柔性冲击； 而 正弦加速度、五次多项式 运动规律无冲击。 6． 内啮合斜齿圆柱齿轮传动的正确啮合条件是 模数相等，； 压力角相 等 ；螺旋角相等 。 7．等效质量和等效转动惯量可按照等效原那么： 等效构件所具有的动能等于整 个机械系统的动能 来确定。 8．刚性转子静平衡条件是 分布于转子上的各个偏心质量的离心惯性力的合力为零或者质径积的向量和为零；而动平衡条件是 当转子转动时，转子上分布 在不同平面内的各个质量所产生的空间离心惯性力系的合力及合力矩为 零 。 9．用标准齿条形刀具加工标准齿轮时，其刀具的 中 线与轮坯的 分度 圆之间作纯滚动；加工变位齿轮时，其刀具的 节 线与轮坯的分度 圆之间作纯滚动。 10．平面四杆机构中，是否存在死点，取决于_B 是否与连杆共线。 A．主动件 B. 从动件C. 机架 D. 摇杆 11．在平面连杆机构中，欲使作往复运动的输出构件具有急回特性，那么输出构 件的行程速比系数K____A____。 A．大于1 B．小于1 C．等于1 D．等于 12．_____C___盘形凸轮机构的压力角恒等于常数。 A．摆动尖顶推杆B．直动滚子推杆 C．直动平底推杆D．摆动滚子推杆 13．为使凸轮机构的滚子从动件实现预期的运动规律，设计时必须保证关系式C 。 A．滚子半径rr≤凸轮理论轮廓外凸局部的最小曲率半径ρmin B．滚子半径rr≥凸轮理论轮廓外凸局部的最小曲率半径ρmin C．滚子半径rrlt; 凸轮理论轮廓外凸局部的最小曲率半径ρmin D．滚子半径rr不受任何限制 14. 当凸轮基圆半径一样时，从动件导路向推程中从动件与凸轮的相对速度瞬心一侧偏置，能够___A_____凸轮机构推程的压力角。 （A） 减小（B）增加（C）保持原来 15.为了减轻飞轮尺寸和重量，飞轮通常应装在__A_______。 （A） 高速轴上 （B）低速轴上 （C）机架上 16.蜗杆蜗轮传动中，模数为m，蜗杆头数为z1，蜗杆直径系数为q，蜗轮齿数为z2，那么蜗杆直径 d1=___C__________。 A）m z1 （B）m z2 （C）mq 17.在铰链四杆机构A B C D中，已经明白A B = 2 5 mm，B C = 7 0 mm，C D = 6 5mm， A D = 9 5 mm，当A D为机架时，是__B____机构；当A B为机架时，是____A_____机构。 （A）双曲柄机构； （B）曲柄摇杆机构； （C）双摇杆机构 18.假设机构正反行程效率分别用 和 表示，那么设计自锁机构时应满足要____B_____。 0,0(B).0,0(C) 0(A) 19.机构具有确定运动的条件是__机构的自由度大于零，且机构自由度数等于原动件数____。 20.高副低代必须满足的条件是_代替前后机构的自由度不变_，_代替前后机构的瞬时速度和瞬时加速度不变___________。 21．在曲柄摇杆机构中，当__C____，将出现死点。 （A） 曲柄为原动件且曲柄与连杆共线； （B） 曲柄为原动件且曲柄与机架共线时； （C） 摇杆为原动件且曲柄与连杆共线时； （D）摇杆为原动件且摇杆与机架共线时。 22．在以曲柄为主动件的曲柄摇杆机构中，最小传动角出如今_B_____。 （A）曲柄与连杆两次共线位置之一；（B）曲柄与机架两次共线位置之一； （C）曲柄与连杆共线时；（D）曲柄与机架共线时 23．在以下四杆机构中，不能实现急回运动的机构是_C_____。 （A） 曲柄摇杆机构； （B）导杆机构； （C）对心曲柄滑块机构；（D）偏置曲柄滑块机构 24．下述几种运动规律中，___B___既不会产生柔性冲击也不会产生刚性冲击。 （A） 等速运动规律；（B）摆线运动规律； （C）等加速等减速运动规律；（D）简谐运动规律 25．对心直动尖顶盘形凸轮机构的推程压力角超过许用值时，可采纳__A____措施来处理。 （A）增大基圆半径；（B）改为滚子推杆；（C）改变凸轮转向 26．正变位齿轮与标准齿轮相比拟，其分度圆齿厚__B____，齿根高__A____。 （A）减小（B）增大（C）不变 27．机构处于死点位置时，其传动角γ为0 度 ，压力角α为90度。 28
