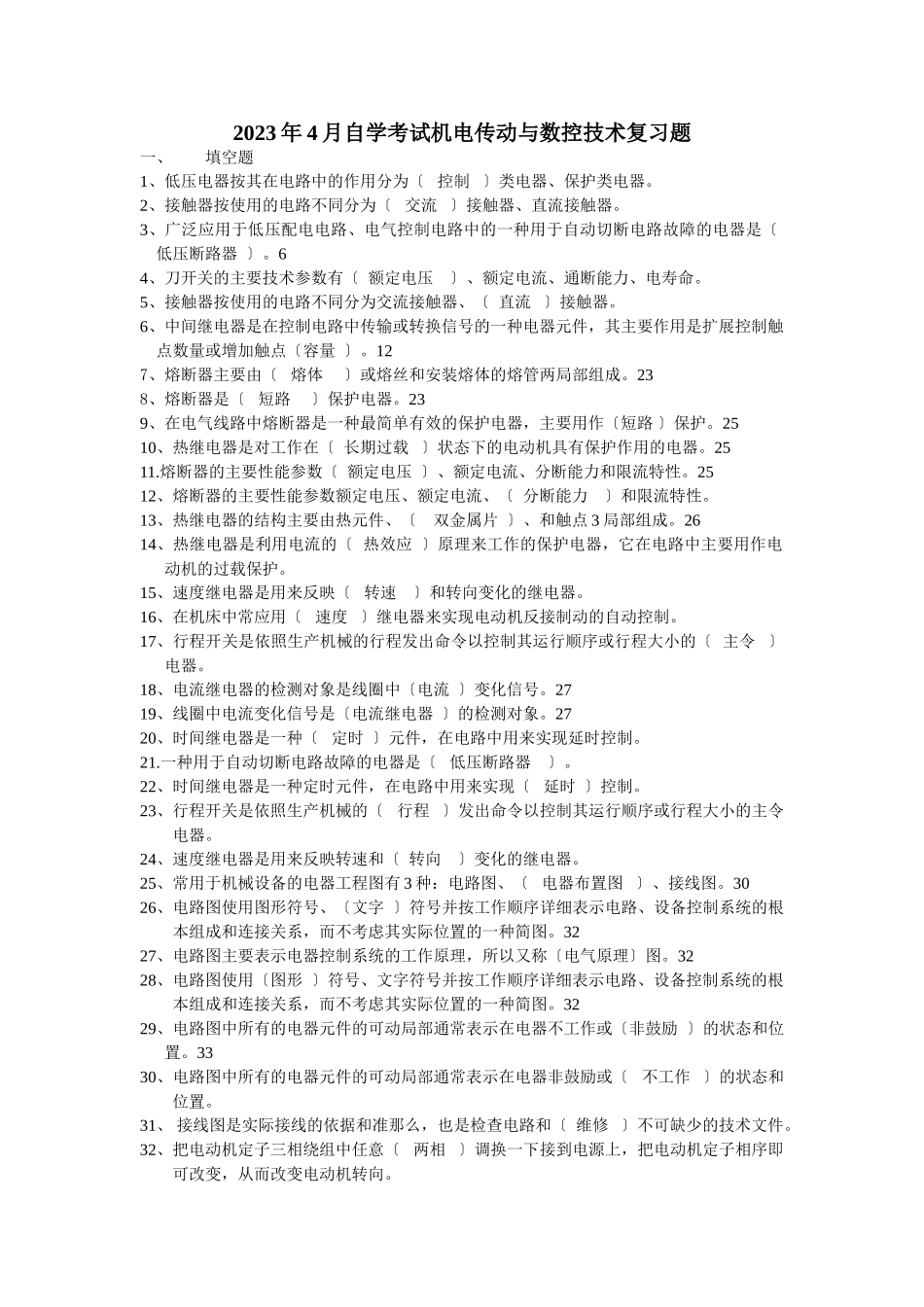

2023年机电传动年4月考试复习题册1436.doc

2023年4月自学考试机电传动与数控技术复习题 一、 填空题 1、低压电器按其在电路中的作用分为〔 控制 〕类电器、保护类电器。 2、接触器按使用的电路不同分为〔 交流 〕接触器、直流接触器。 3、广泛应用于低压配电电路、电气控制电路中的一种用于自动切断电路故障的电器是〔 低压断路器 〕。6 4、刀开关的主要技术参数有〔 额定电压 〕、额定电流、通断能力、电寿命。 5、接触器按使用的电路不同分为交流接触器、〔 直流 〕接触器。 6、中间继电器是在控制电路中传输或转换信号的一种电器元件，其主要作用是扩展控制触点数量或增加触点〔容量 〕。12 7、熔断器主要由〔 熔体 〕或熔丝和安装熔体的熔管两局部组成。23 8、熔断器是〔 短路 〕保护电器。23 9、在电气线路中熔断器是一种最简单有效的保护电器，主要用作〔短路 〕保护。25 10、热继电器是对工作在〔 长期过载 〕状态下的电动机具有保护作用的电器。25 11.熔断器的主要性能参数〔 额定电压 〕、额定电流、分断能力和限流特性。25 12、熔断器的主要性能参数额定电压、额定电流、〔 分断能力 〕和限流特性。 13、热继电器的结构主要由热元件、〔 双金属片 〕、和触点3局部组成。26 14、热继电器是利用电流的〔 热效应 〕原理来工作的保护电器，它在电路中主要用作电动机的过载保护。 15、速度继电器是用来反映〔 转速 〕和转向变化的继电器。 16、在机床中常应用〔 速度 〕继电器来实现电动机反接制动的自动控制。 17、行程开关是依照生产机械的行程发出命令以控制其运行顺序或行程大小的〔 主令 〕电器。 18、电流继电器的检测对象是线圈中〔电流 〕变化信号。27 19、线圈中电流变化信号是〔电流继电器 〕的检测对象。27 20、时间继电器是一种〔 定时 〕元件，在电路中用来实现延时控制。 21.一种用于自动切断电路故障的电器是〔 低压断路器 〕。 22、时间继电器是一种定时元件，在电路中用来实现〔 延时 〕控制。 23、行程开关是依照生产机械的〔 行程 〕发出命令以控制其运行顺序或行程大小的主令电器。 24、速度继电器是用来反映转速和〔 转向 〕变化的继电器。 25、常用于机械设备的电器工程图有3种：电路图、〔 电器布置图 〕、接线图。30 26、电路图使用图形符号、〔文字 〕符号并按工作顺序详细表示电路、设备控制系统的根本组成和连接关系，而不考虑其实际位置的一种简图。32 27、电路图主要表示电器控制系统的工作原理，所以又称〔电气原理〕图。32 28、电路图使用〔图形 〕符号、文字符号并按工作顺序详细表示电路、设备控制系统的根本组成和连接关系，而不考虑其实际位置的一种简图。32 29、电路图中所有的电器元件的可动局部通常表示在电器不工作或〔非鼓励 〕的状态和位置。33 30、电路图中所有的电器元件的可动局部通常表示在电器非鼓励或〔 不工作 〕的状态和位置。 31、 接线图是实际接线的依据和准那么，也是检查电路和〔 维修 〕不可缺少的技术文件。 32、把电动机定子三相绕组中任意〔 两相 〕调换一下接到电源上，把电动机定子相序即可改变，从而改变电动机转向。 33、三相笼型异步电动机的起动方法有〔 直接 〕起动和减压起动。35 34、三相笼型异步电动机的起动方法有直接起动和〔 减压 〕起动。35 35、电器控制系统中常用的保护环节有〔 短路〕保护、 过载保护 、 失压保护 以及弱磁保护等。36 36、在控制电动机正反转的控制电路中，采用复合按钮，因为复合按钮的动作总是先断后合，这种互锁功能称为〔 机械 〕互锁。38 37、在控制电路中采用机械互锁和〔 电气 〕互锁来保证电路可靠地工作。 38、电动机的直接起动是将〔 额定 〕电压直接加在电动机的定子绕组上使电动机运转。 39、把电动机定子三相绕组中任意两相调换一下接到电源上，把电动机定子相序即可改变，从而改变电动机〔 转向 〕。 40、电动机的减压起动只适用于起动时负载转矩不大的情况，如〔 轻 〕载或空载。 41、三相笼型异步电动机常用的减压起动方法有星-三角减压起动、〔定子串电阻 〕减压起动和自耦变压器减压起动。 42、星-三角减压起动适用于在正常工作时电动机三相定子绕组接成〔 三角形 〕的三相笼型异步电动机。40 43、三相异步电动机定子串电阻减压起动，就是在电动机起动的过程中，利用串联电阻来减小定子绕组电压，以到达限制〔起动电流〕的目的。42 44、自耦变压器减压起动是利用自耦变压器来降低电动机〔起动时 〕的电压，到达限制起动电流的目的。44 45、自耦变压器减压起动是利用自耦变压器来降低电动机起动时的〔电压 〕，到达限制起动电流的目的。44 46、电动机的减压起动只适用于起动时负载转矩不大的情况，如轻载或〔 空 〕载。 47、星-三角减压起动法是电机起动时，定子绕组先连成〔 星形 〕，接入三相交流电源，待转速接近额定转速时，将电动机的定子绕组连成三角形，电动机进入正常运行。 48、星-三角减压起动适用于在正常工作时电动机三相〔 定子绕组 〕接成三角形的三相笼型异步电动机。 49、电动机定子串电阻减压起动，就是在电动机起动的过程中，利用〔 串联电阻 〕来减小定子绕组电压，以到达限制起动电流的目的。 50、电动机的能耗制动方法就是在电动机脱离三相交流电源后，在定子绕组中参加一个〔 直流电源 〕，以产生与惯性转动方向相反的电磁转矩，当转速降至零时再切除直流 电源。 51、电动机反接制动的缺点是制动〔 准确性 〕差，制动过程中冲击强烈，能量消耗较大。 52、三相笼型异步电动机的常用电气制动方法有能耗制动和〔 反接 〕制动。45 53、电动机能耗制动回路，在直流电路中串接可调电阻，是用来调节〔制动电流 〕的。45 54、三相异步电动机能耗制动一般用于制动要求〔 平稳准确 〕的场合。45 55、电动机的能耗制动方法就是在电动机脱离三相交流电源后，在定子绕组中参加一个直流电源，以产生与惯性转动方向相反的〔电磁转矩 〕，当转速降至零时再切除直流电源。 56、电动机〔能耗 〕制动回路，在直流电路中串接可调电阻，是用来调节制动电流的。45 57、在机床中常应用速度继电器来实现电动机〔 反接制动 〕的自动控制。47 58、电动机反接制动的优点〔 制动力矩 〕大，制动迅速。47 59、长动与点动的主要区别在于控制电路是否〔自锁 〕。55 60、电动机的直接起动是将额定电压直接加在电动机的〔 定子 〕绕组上使电动机运转。 61、通常在控制电路中，将接触器KM1、KM2的动断辅助触点分别串接在KM2、KM1的工作线圈电路里，构成互相制约关系，称为〔 电气互锁 〕。 62、在控制电路中采用〔 机械 〕互锁和电气互锁来保证电路可靠地工作。 63、按下起动按钮，电动机起动，松开按钮，电动机能保持原有的工作状态持续工作，称为〔 长动 〕。55 64、按下起动按钮，电动机起动，松开按钮时，电动机立即停止工作，称为〔 点动 〕。 65、当起动按钮松开后，控制电路仍能保持通电的是具有〔 自锁 〕功能的控制电路。55 66、电路图的绘制规定：各电器元件一律采用国家标准规定的〔图形 〕符号绘出，并用国家标准规定的文字符号标记。 67、电路图的绘制规定：各电器元件一律采用国家标准规定的图形符号绘出，并用国家标准规定的〔 文字 〕符号标记。 68、电器线路的设计方法有两种：一种方法是〔 经验 〕设计法，另一种是逻辑设计法。 69、为满足工艺流程的要求，保证设备运行的可靠与安全，同一个控制系统的多台设备只能按一定的顺序工作，这种控制电路称为〔 顺序控制 〕电路。56 70、在电气控制电路中采用动断触点并联构成逻辑“或非〞，来实现〔 多条件 〕控制操作。56 71、优先控制电路也是一种〔 互锁 〕控制电路。58 72、在控制线路的动作过程中，〔意外接通 〕的电路叫寄生电路。83 73、在控制线路的动作过程中，意外接通的电路叫〔 寄生 〕电路。83 74、 PLC抗电磁干扰能力强，可靠性高是因为〔 光电耦合器件 〕。89 75、PLC中光电耦合器隔离输入接口电路将现场控制信号经光电耦合转换为统一电信号，实现〔 干扰 〕隔离。89 76、PLC中〔 光电耦合器 〕隔离输入接口电路将现场控制信号经光电耦合转换为统一电信号，实现干扰隔离。89 77、 PLC 的晶体管输出方式常用于〔 直流 〕输出电路。93 78、PLC 采用〔 周期性 或〔循环扫描〕 〕工作方式。93 79、PLC程序的执行过程一般包括诊断阶段、联机通信阶段、〔输入采样阶段 〕、程序执行阶段和输出刷新阶段。93 80、可编程序控制器的编程语言有梯形图、〔 指令 〕、功能图和逻辑图。94 81、当梯形图中出现假设干条多个触点串联支路〔并联〕时，必须采用并联块指令。99 82、NOP为〔 空操作 〕指令，用于程序修改。102 83、根据输出放大电路的器件类型，可编程序控制器有3种输出方式：继电器输出方式、晶体管输出方式、〔 晶闸管 〕输出方式。 84、PLC主要由微处理器、〔 存储器 〕、输入输出接口、编程器、电源等组成。 85、当梯形图中出现假设干条多个触点〔 串联支路 〕并联时，必须采用并联块指令。 86、MPS/MRD/MPP为栈指令，用于〔 多重 〕输出电路。 87、根据输出放大电路的器件类型，可编程序控制器有3种输出方式：继电器输出方式、〔 晶体管 〕输出方式、晶闸管输出方式。 88、单元电路输出指令为〔 out 〕，在梯形图中表达为输出线圈。 89、用于程序修改的空操作指令为〔 NOP 〕。 90、根据输出放大电路的器件类型，可编程序控制器有3种输出方式：〔 继电器 〕输出方式、晶体管输出方式、晶闸管输出方式。 91、单元电路输出指令为out，在梯形图中表达为〔输出 〕线圈。 92、功能图编程的作用是用〔 功能图 〕表达一个顺序控制的过程。 93、保持磁通和电阻为额定值，电压U从额定值向减小的方向变化，实现直流电动机的〔调压 〕调速。157 94、直流电动机的调速方法有〔调压 〕调速、调磁调速和调阻调速。157 95、直流电动机的弱磁调速方法是〔 恒功率 〕调速。158 96、静差率是用来衡量调速系统在〔 负载 〕变化下的稳定度的。159 97、静差率是用来衡量调速系统在负载变化下的〔稳定度 〕的。159 98、在直流电动机调速系统中，如果对静差率的要求越严，系统能允许的调速范围就〔越小 〕。160 99、直流电动机调速系统的动态性能指标包括〔 跟随性能〕指标、抗扰性能指标。160 100、三相鼠笼式异步电动机的调速方法有改变磁极对数调速、改变〔 转差率 〕调速和改变供电电源频率调速。167 101、三相鼠笼式异步电动机的调速方法有改变〔磁极对数 〕调速、改变转差率调速和改变供电电源频率调速。167 102、变极调速仅适合于〔三相笼型异步 〕电动机。167 103、三相笼型异步电动机定子绕组Δ/YY变换属于〔 恒功率 〕调速。 104、生产机械要求电动机提供的〔 最高 〕转速和最低转速之比叫调速范围。
