纺织用木质层压板 LYT 1416-2013.pdf

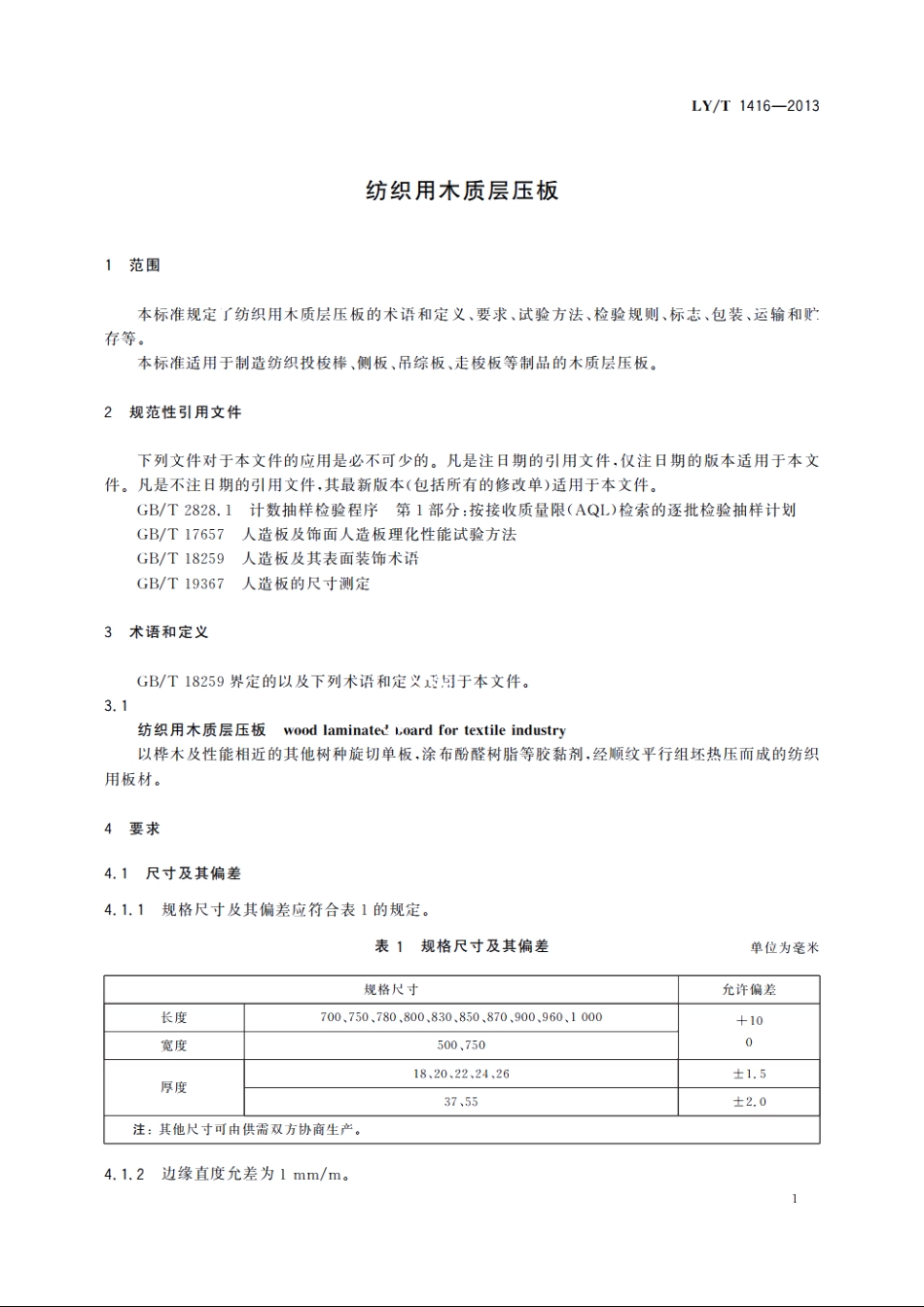

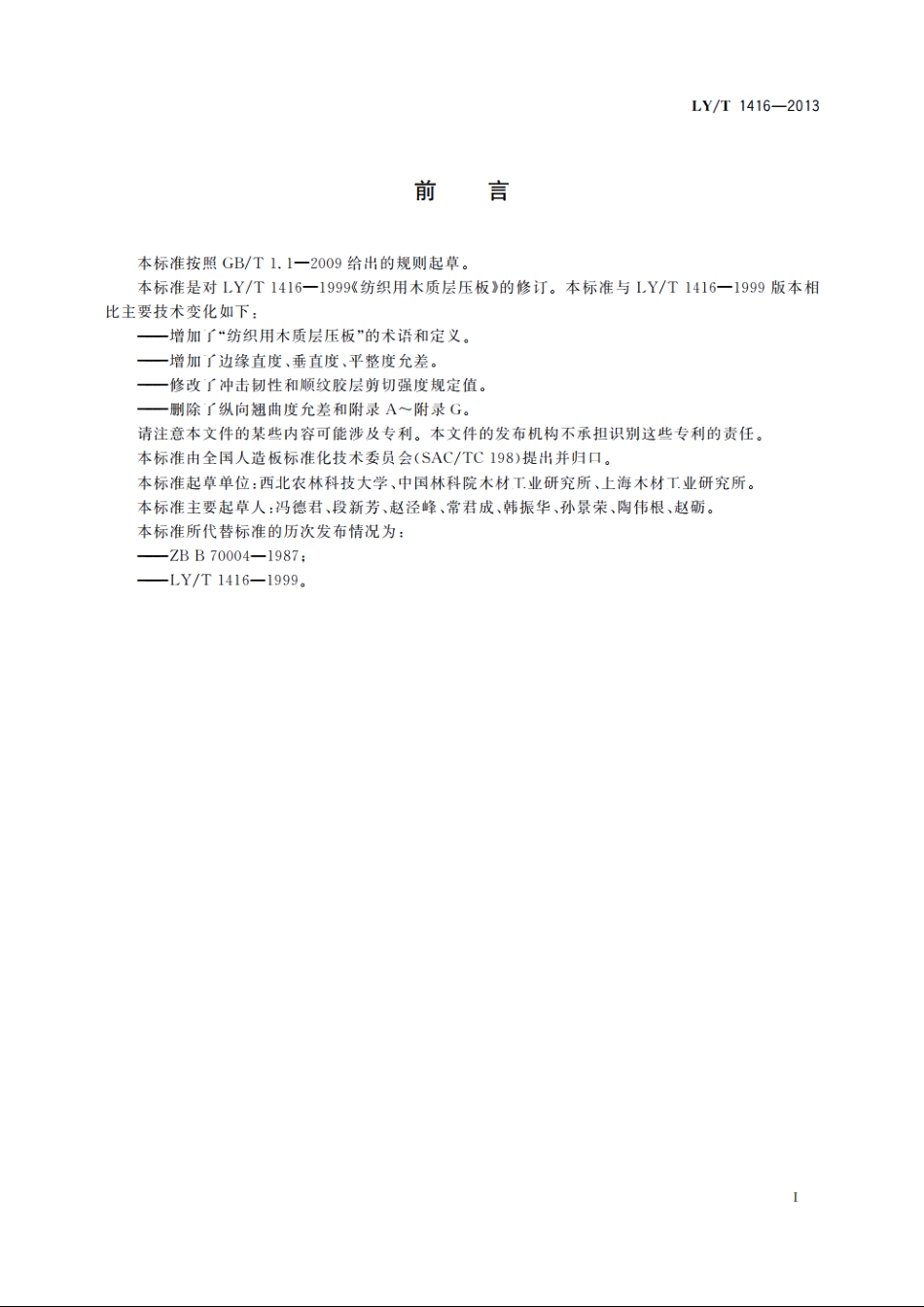

LY/T1416-20135.2外观质量检验采用目测和检测工具对样品外观质量进行检验。5,3物理力学性能5.3.1试件制取在进行物理力学性能测定时，根据表3中所规定的测定项目，按图1所示在每张样品上顺纤维方向锯割试件。单位为毫米样品全长50432114321123412说明：1一密度试件：2一含水率试什：3一冲击韧性试件：4一顺纹胶层剪切强度试作。图1试件制取注：如果样品的厚度小于或等于30mm时，从厚度的一侧锯取15mm厚用来制作试件：如果样品的厚度大于30mm时，从厚度中心锯开，川锯开的一半从锯开处向外锯取15mm厚用来制作试件，5.3.2试件尺寸和数量5.3.2.1试件不应有木材缺陷和加工缺陷：试件的纵轴线应与试件表面的木纹相平行：各相邻表面应互成直角。5.3.2.2测定密度的试件：从三组试样上各取1片，尺寸为：长度L=(23土0.1)mm,宽度b=(150.1)mm,厚度t=(150.1)mm。5,3.2.3测定含水率的试件：从三组试样上各取1片，尺寸为：长度L=(23士0.1)mm,宽度b=(15士0,1)mm,厚度t=(150.1)mm。5.3.2.4测定冲击韧性的试件：从三组试样上各取1片，尺寸为：长度L=(225士1.0)mm,宽度b=(15士0.1)mm,厚度t=(150.1)mm。5.3.2.5测定顺纹胶层剪切强度的试件如图2所示：从三组试样上各取1片，其剪切面长度L=(23士0.1)mm,剪切面宽度b=(150.1)mm。剪切面位于试件厚度的中间，必须在胶层面上。3
