2023年数控加工工艺与编程习题库.doc

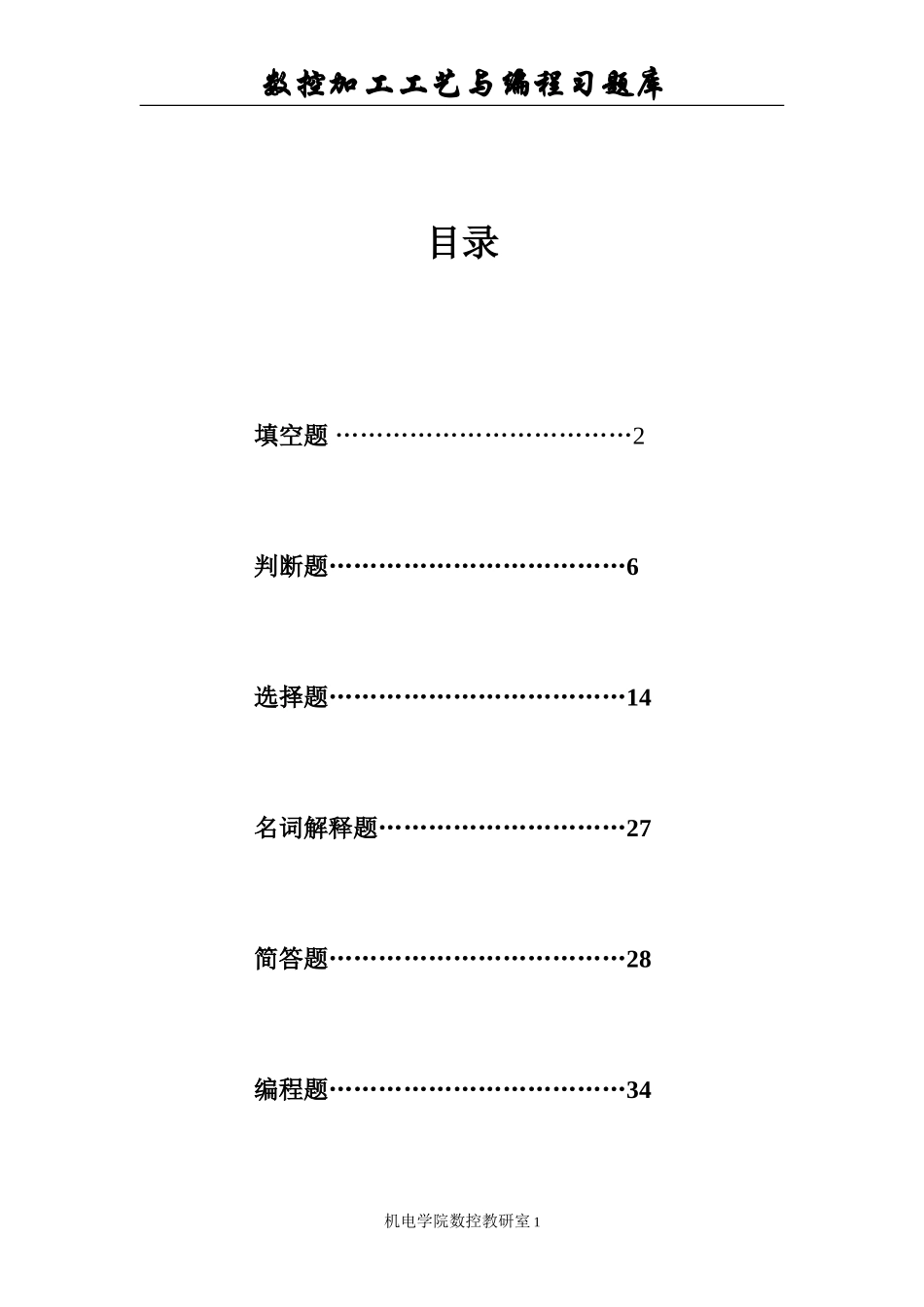

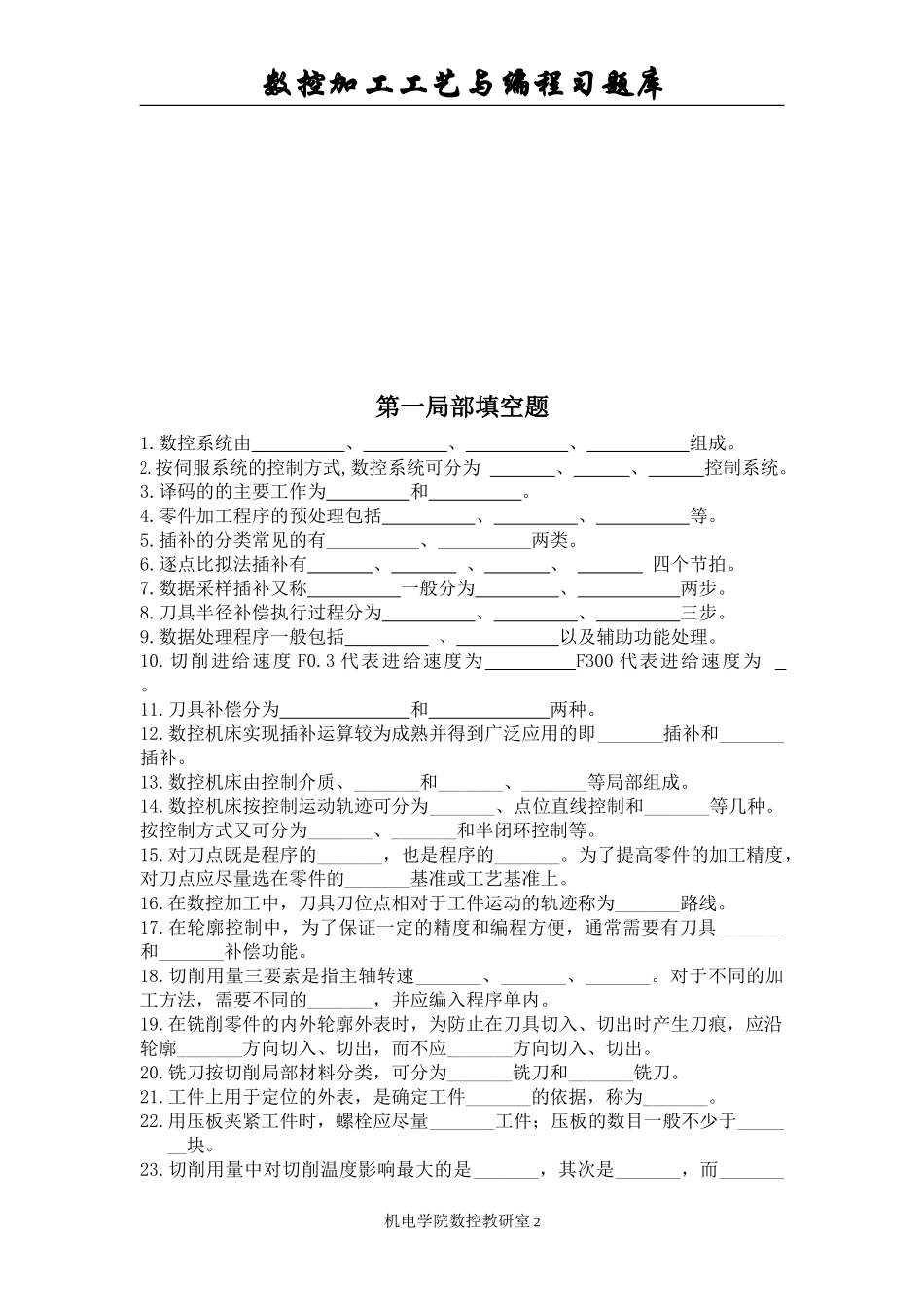

数控加工工艺与编程习题库 目录 填空题 ………………………………2 判断题………………………………6 选择题………………………………14 名词解释题…………………………27 简答题………………………………28 编程题………………………………34 第一局部填空题 1.数控系统由 、 、 、 组成。 2.按伺服系统的控制方式,数控系统可分为 、 、 控制系统。 3.译码的的主要工作为 和 。 4.零件加工程序的预处理包括 、 、 等。 5.插补的分类常见的有 、 两类。 6.逐点比拟法插补有 、 、 、 四个节拍。 7.数据采样插补又称 一般分为 、 两步。 8.刀具半径补偿执行过程分为 、 、 三步。 9.数据处理程序一般包括 、 以及辅助功能处理。 10.切削进给速度F0.3代表进给速度为 F300代表进给速度为 。 11.刀具补偿分为 和 两种。 12.数控机床实现插补运算较为成熟并得到广泛应用的即_______插补和_______插补。 13.数控机床由控制介质、_______和_______、_______等局部组成。 14.数控机床按控制运动轨迹可分为_______、点位直线控制和_______等几种。按控制方式又可分为_______、_______和半闭环控制等。 15.对刀点既是程序的_______，也是程序的_______。为了提高零件的加工精度，对刀点应尽量选在零件的_______基准或工艺基准上。 16.在数控加工中，刀具刀位点相对于工件运动的轨迹称为_______路线。 17.在轮廓控制中，为了保证一定的精度和编程方便，通常需要有刀具_______和_______补偿功能。 18.切削用量三要素是指主轴转速_______、_______、_______。对于不同的加工方法，需要不同的_______，并应编入程序单内。 19.在铣削零件的内外轮廓外表时，为防止在刀具切入、切出时产生刀痕，应沿轮廓_______方向切入、切出，而不应_______方向切入、切出。 20.铣刀按切削局部材料分类，可分为_______铣刀和_______铣刀。 21.工件上用于定位的外表，是确定工件_______的依据，称为_______。 22.用压板夹紧工件时，螺栓应尽量_______工件；压板的数目一般不少于_______块。 23.切削用量中对切削温度影响最大的是_______，其次是_______，而_______影响最小。 24.为了降低切削温度，目前采用的主要方法是切削时冲注切削液。切削液的作用包括_______、_______、_______和清洗作用。 25.铣削过程中所选用的切削用量称为铣削用量，铣削用量包括铣削宽度、铣削深度、_______、进给量。 26.钻孔使用冷却润滑时，必须在_______后，再开始浇注。 27.切削液的种类很多，按其性质，可分为三大类：水溶液、_______、切削油。 28.在精铣垂直面时，基准面应贴紧钳口，圆棒应放在活动钳口处_______。 29.当金属切削刀具的刃倾角为负值时，刃尖位于主刀刃的最高点，切屑排出时流向工件_______外表。 30.切削加工时，工件材料抵抗刀具切削所产生的阻力称为_______。 31.工件材料的强度和硬度较低时，前角可以选得_______些；强度和硬度较高时，前角选得_______些。 32.刀具切削局部的材料应具备如下性能；高的硬度、_______、_______、_______。 33.常用的刀具材料有碳素工具钢、合金工具钢、_______、_______四种。 34.影响刀具寿命的主要因素有；工件材料_______、_______、_______。 35.零件的主要精度包括精度_______、精度_______及精度_______等三项内容。 36.一般机床夹具主要由定位元件、_______、_______、_______等四个局部组成。根据需要夹具还可以含有其它组成局部，如分度装置、传动装置等。 37.采用布置恰当的六个支承点来消除工件六个自由度的方法，称为_______。 38.工件在装夹过程中产生的误差称为装夹误差、_______误差及_______误差。 39.作用在工艺系统中的力，有切削力、_______、构件及工件的重力以及运动部件产生的惯性力。 40.刀具磨钝标准有_______和_______两种。 41.零件加工后的实际几何参数与_______的符合程度称为加工精度。加工精度越高，那么加工误差越小。 42.工件的实际定位点数，如不能满足加工要求，少于应有的定位点数，称为_______定位。这在加工中是不允许的。 43.在切削过程中，工件上形成三个外表：①待加工外表；②加工外表；③_______。 44.刀具磨损到一定程度后需要刃磨换新刀，需要规定一个合理的磨损限度，即为_______。 45.假设工件在夹具中定位，要使工件的定位外表与夹具的_______相接触，从而消除自由度。 46.数控机床大体由_______、_______、_______和_______组成。 47.数控机床控制介质有_______、_______、_______等。穿孔带上的代码信息可由送入数控系统。 48.数控机床按控制系统功能特点分类分为：_______、_______和_______。 49.加工中心是一种带_______和_______的数控机床。 50.FMC由_______和_______所组成。 51.国际上通用的数控代码是_______和_______。 52.数控系统按一定的方法确定刀具运动轨迹的过程叫_______，实现这一运算的装置叫_______。 53.数控机床中的标准坐标系采用_______，并规定_______刀具与工件之间距离的方向为坐标正方向。 54.数控机床坐标系三坐标轴X、Y、Z及其正方向用_______判定，X、Y、Z各轴的回转运动及其正方向+A、+B、+C分别用_______判断。 55.每个脉冲信号使机床运动部件沿坐标轴产生一个最小位移叫_______。 56.与机床主轴重合或平行的刀具运动坐标轴为_______轴，远离工件的刀具运动方向为_______。 57.X坐标轴一般是_______，与工件安装面_______，且垂直Z坐标轴。 58.刀具位置补偿包括_______和_______。 59.粗铣平面时，因加工外表质量不均，选择铣刀时直径要_______一些。精铣时，铣刀直径要_______，最好能包容加工面宽度。 60.在数控铣床上加工整圆时，为防止工件外表产生刀痕，刀具从起始点沿圆弧外表的_______进入，进行圆弧铣削加工；整圆加工完毕退刀时，顺着圆弧外表的_______退出。 61.确定轴向移动尺寸时，应考虑刀具的_______和_______。 62.数控机床使用的刀具必须有_______和_______。 63.铣削平面轮廓曲线工件时，铣刀半径应_______工件轮廓的_______凹圆半径。 64.走刀路线是指加工过程中，_______相对于工件的运动轨迹和方向。 65.粗加工时，应选择_______的背吃刀量、进给量，_______的切削速度。 66.机床参考点通常设置在_______。 67.机床接通电源后的回零操作是使刀具或工作台退离到_______。 68.编程时可将重复出现的程序编程_______，使用时可以由_______屡次重复调用。 69.使用返回参考点指令G28时，应_______，否那么机床无法返回参考点。 70.在返回动作中，用G98指定刀具返回_______；用G99指定刀具返回_______。 71.在指定固定循环之前，必须用辅助功能_______使主轴_______。 72.在精铣内外轮廓时，为改善外表粗糙度，应采用_______的进给路线加工方案。 73.按夹具的使用特点分类有 、 、 、 、 。 74.主偏角是在基面中测量的 平面与 平面间的夹角。 75.刀具耐用度系指刀具刃磨后， 至 到达 标准的总切削时间。 76.结构工艺性是指在 要求的前提下，制造、维修的 性和 性。 77.在刀具材料中， 用于切削速度很高、难加工材料的场合，制造形状较简单的刀具。 78.铣刀的分类方法很多，假设按铣刀的结构分类，可分为整体铣刀、镶齿铣刀和 铣刀。 79.用圆柱销定位时，必须有少量 。 80.常用的刀具材料有碳素工具钢、合金工具钢、 、 四种。 81.影响刀具寿命的主要因素有；工件材料 、 、 。 82.零件的主要精度包括 精度、 精度及 精度等三项内容。 83.一般机床夹具主要由定位元件、 、 、 等四个局部组成。根据需要夹具还可以含有其它组成局部，如分度装置、传动装置等。 84.切削塑性材料时，切削层的金属往往要经过 、 、 和 四个阶段。 第二局部判断题 1.数控机床是在普通机床的根底上将普通电气装置更换成CNC控制装置。〔 〕 2.数控机床编程有绝对值和增量值编程，使用时不能将它们放在同一程序段中。〔 〕 3.G00、G01指令都能使机床坐标轴准确到位，因此它们都是插补指令。〔 〕 4.在开环和半闭环数控机床上，定位精度主要取决于进给丝杠的精度。　〔 〕 5.通常在命名和编程时，不管使用何种数控机床，都一律假定工件静止而刀具移动。〔 〕 6.数控三坐标测量机床也是一种数控机床。〔 〕 7.光栅尺属于绝对式检测装置。〔 〕 8.数控铣床没有安装主轴脉冲编码器等主轴检测装置，也可进行螺纹加工。〔 〕 9.图形模拟不但能检查刀具运动轨迹是否正确，还能查出被加工零件的精度。〔　〕 10.G90、G01、G17、G80均为准备功能。〔　〕 11.数控机床上工件坐标系的零点可以随意设定。〔　〕 12.不考虑车刀刀尖圆弧半径，车出的圆弧是有误差的。〔　〕 13.用G50设定工件坐标系时，起刀点与工件坐标系的位置无关。〔　〕 14.对右旋立铣刀铣削时，用G41是逆铣，用G42是顺铣。〔　〕 15.镜像功能执行后，第一象限的顺圆G02到第三象限还是顺圆G02。〔 〕 16.定位误差包括工艺误差和设计误差。〔 〕 17.因为试切法的加工精度高，所以主要用于大批量生产中。〔 〕 18.立铣刀的刀位点是刀具中心线与刀具底面的交点。〔 〕
