2023年技能培训PLC复习题.docx

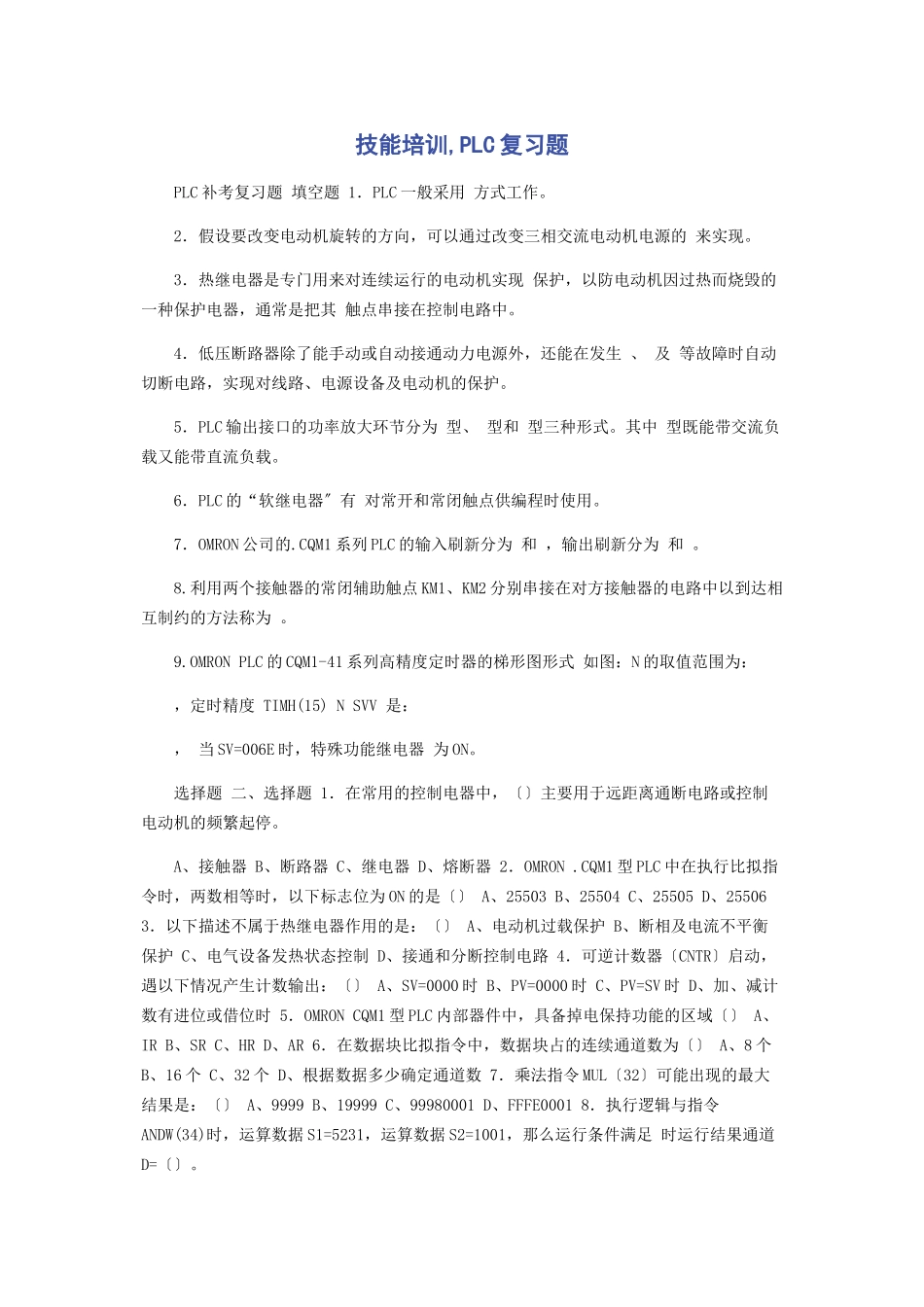

技能培训,PLC复习题 PLC补考复习题 填空题 1．PLC一般采用 方式工作。 2．假设要改变电动机旋转的方向，可以通过改变三相交流电动机电源的 来实现。 3．热继电器是专门用来对连续运行的电动机实现 保护，以防电动机因过热而烧毁的一种保护电器，通常是把其 触点串接在控制电路中。 4．低压断路器除了能手动或自动接通动力电源外，还能在发生 、 及 等故障时自动切断电路，实现对线路、电源设备及电动机的保护。 5．PLC输出接口的功率放大环节分为 型、 型和 型三种形式。其中 型既能带交流负载又能带直流负载。 6．PLC的“软继电器〞有 对常开和常闭触点供编程时使用。 7．OMRON公司的.CQM1系列PLC的输入刷新分为 和 ，输出刷新分为 和 。 8.利用两个接触器的常闭辅助触点KM1、KM2分别串接在对方接触器的电路中以到达相互制约的方法称为 。 9.OMRON PLC的CQM1-41系列高精度定时器的梯形图形式 如图：N的取值范围为： ，定时精度 TIMH(15) N SVV 是： ， 当SV=006E时，特殊功能继电器 为ON。 选择题 二、选择题 1．在常用的控制电器中，〔〕主要用于远距离通断电路或控制电动机的频繁起停。 A、接触器 B、断路器 C、继电器 D、熔断器 2．OMRON .CQM1型PLC中在执行比拟指令时，两数相等时，以下标志位为ON的是〔〕 A、25503 B、25504 C、25505 D、25506 3．以下描述不属于热继电器作用的是：〔〕 A、电动机过载保护 B、断相及电流不平衡保护 C、电气设备发热状态控制 D、接通和分断控制电路 4．可逆计数器〔CNTR〕启动，遇以下情况产生计数输出：〔〕 A、SV=0000时 B、PV=0000时 C、PV=SV时 D、加、减计数有进位或借位时 5．OMRON CQM1型PLC内部器件中，具备掉电保持功能的区域〔〕 A、IR B、SR C、HR D、AR 6．在数据块比拟指令中，数据块占的连续通道数为〔〕 A、8个 B、16个 C、32个 D、根据数据多少确定通道数 7．乘法指令MUL〔32〕可能出现的最大结果是：〔〕 A、9999 B、19999 C、99980001 D、FFFE0001 8．执行逻辑与指令ANDW(34)时，运算数据S1=5231，运算数据S2=1001，那么运行条件满足 时运行结果通道D=〔〕。 A、1001 B、BD0F C、5231 D、4230 9．BIN〔23〕指令执行后，目的通道的最大值为〔〕 A、FFFF B、9999 C、270F D、65535 10．OMRON PLC的CQM1-41系列假设DM6628取值0011，那么以下有中断功能的输入点〔〕 A、00002和00003 B、00001和00002 C、00000和00001 D、00003 三、判断题 1．内部辅助继电器既可作为中间继电器使用，也可按通道使用。 ( ) 2．SR25502为ls时钟脉冲，0.5s为ON，O.5s为OFF。 ( ) 3．数据存储器可以进行位操作。 ( ) 4．程序块设置指令BSET(71)可以改变定时器或计数器设定值。 ( ) 5．SR25315为首循环标志位，在PLC运行后为ON。 ( ) 6．PLC的CPU每个扫描周期都进行输入输出的更新。 ( ) 7．移位存放器(SFT)指令无微分指令，它的移位方向只能左移。 ( ) 8．一个通道可以用4位16进制数表示，每个位由四个二进制数字组成，表示16进制数字0到F，最低位是第0位，最高位是第3位。 ( ) 9.在数字译码指令MLPX(76)中，控制通道中数据的第0位可在1~4之间取值。 〔〕 10.在目的地址变址传送指令DIST(80)中，偏移量必须是BCD数据。 〔〕 四、写出以下程序执行的结果 1．当00000为ON时，写出程序执行的结果 DM0000中的数据是 ； DM0100中的数据是 ； HR00中的数据是 。 2．当00000为ON时，下面程序执行的结果 DM0000中的数据为 ； DM0001中的数据为 ； 3．以以下图是子程序调用例如图，请写出以下不同条件下程序执行的顺序 〔1〕 当00000为OFF，00001为OFF时； 〔2〕 当00000为ON，00001为OFF时； 〔3〕 当00000为OFF，00001为ON时； 〔4〕 当00000为ON，00001为ON时； 4．当00000为ON时，程序执行的结果： DM0000中的数据： ； 016单元中的数据： ； 5．当00000为ON时，程序执行的结果： IR100中的数据： ； LR000中的数据： ； DM0000中的数据： ； 6．根据以下程序画出波形图 五、简答题〕 1．画出一台电动机正反转控制电路图，要求有必要的保护环节(包括主回路和控制回路)。 2．简述OMRON公司的.CQM1型PLC内部器件的分配。 3．将以下程序改善。使数据#1111在HR00中以秒脉冲的速度右循环运行 25502 @ROR(28) HR00 @MOV(21) x1111 HR00 4．减法指令SUB〔31〕的应用。DM0000=#1029； DM00001=#3452. 〔1〕 写出减法执行的过程 〔2〕当00000为ON时的运行结果 六、程序设计题〔此题共20分〕 舞台彩灯控制设计控制要求: 彩灯1、2先亮2秒，2秒后灭、然后3、4、5亮2秒，2秒后灭、依次驱动6、7、8、9亮2秒，2秒后灭、再1、2亮2秒，2秒后灭……如此循环； 按下停止按钮全灭。 1 2 3 4 5 6 7 8 1． I/O分配表〔2分〕； 2． 硬件接线图〔6分〕； 3． 梯形图程序〔12分〕 不花时间一定不知道作者到底说的是什么！
