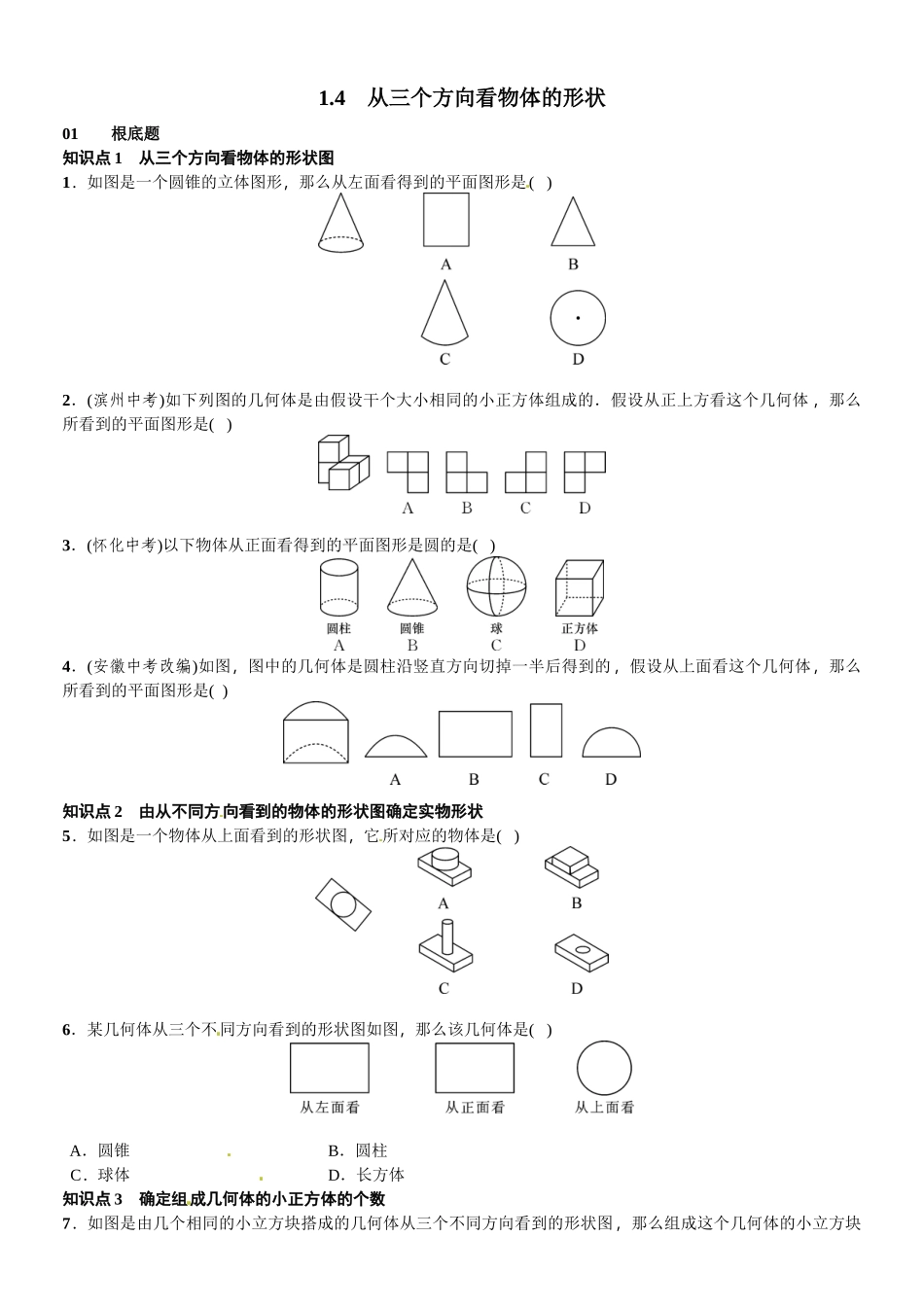

1.4　从三个方向看物体的形状 01　　根底题 知识点1　从三个方向看物体的形状图 1．如图是一个圆锥的立体图形，那么从左面看得到的平面图形是( ) 2．(滨州中考)如下列图的几何体是由假设干个大小相同的小正方体组成的．假设从正上方看这个几何体，那么所看到的平面图形是( ) 3．(怀化中考)以下物体从正面看得到的平面图形是圆的是( ) 4．(安徽中考改编)如图，图中的几何体是圆柱沿竖直方向切掉一半后得到的，假设从上面看这个几何体，那么所看到的平面图形是( ) 知识点2　由从不同方向看到的物体的形状图确定实物形状 5．如图是一个物体从上面看到的形状图，它所对应的物体是( ) 6．某几何体从三个不同方向看到的形状图如图，那么该几何体是( ) A．圆锥 B．圆柱[来源:学科网ZXXK] C．球体 D．长方体 知识点3　确定组成几何体的小正方体的个数 7．如图是由几个相同的小立方块搭成的几何体从三个不同方向看到的形状图，那么组成这个几何体的小立方块的个数是( ) A．4 B．5[来源:学科网ZXXK] C．6 D．7 8．用一些大小相同的小正方体组成的几何体从左面看和从上面看到的形状图如下列图，那么组成这个几何体的小正方体的块数，最多是( ) A．17块 B．18块 C．19块 D．20块 02　　中档题 9．一个几何体从正面、左面、上面看到的平面图形如下列图，这个几何体是( ) A．球 B．圆柱 C．圆锥 D．长方体 10．如下列图的物体，从正面看得到的平面图形是( ) 11．如下列图，两个圆柱体紧靠在一起组成的物体，从上面看得到的平面图形是( ) 12．如图，右边的三个平面图形是左边的几何体从不同侧面所看到的平面图形，在下方的括号内填入相应的方向． (　　)　(　　)　 (　　) 13．以下列图是由四个相同的小立方体组成的立体图形从正面和左面看到的形状图，那么原立体图形可能是________．(把以下列图中正确的立体图形的序号都填在横线上) 14．如图是某几何体的三种形状图． (1)说出这个几何体的名称； (2)画出它的一种外表展开图． [来源:学科网ZXXK] 03　　综合题[来源:学,科,网] 15．由一些大小相同的小正方体组成的简单几何体从正面和上面看到的形状图如下列图． (1)请你画出这个几何体的一种从左面看到的形状图； (2)假设组成这个几何体的小正方体的块数为n，请你写出n的所有可能值． 参考答案 根底题 1．B　2.A　3.C　4.D　5.A　6.B　7.B　8.C 中档题 9．C　10.A　11.D　12.左面　上面　正面　13.①②④　 14.(1)这个几何体是三棱柱． (2)如下列图. .[来源:学科网] 综合题 15．(1)从左面看到的形状图有以下5种情形(只要画对一种即可)： (2)n＝8，9，10，11.
