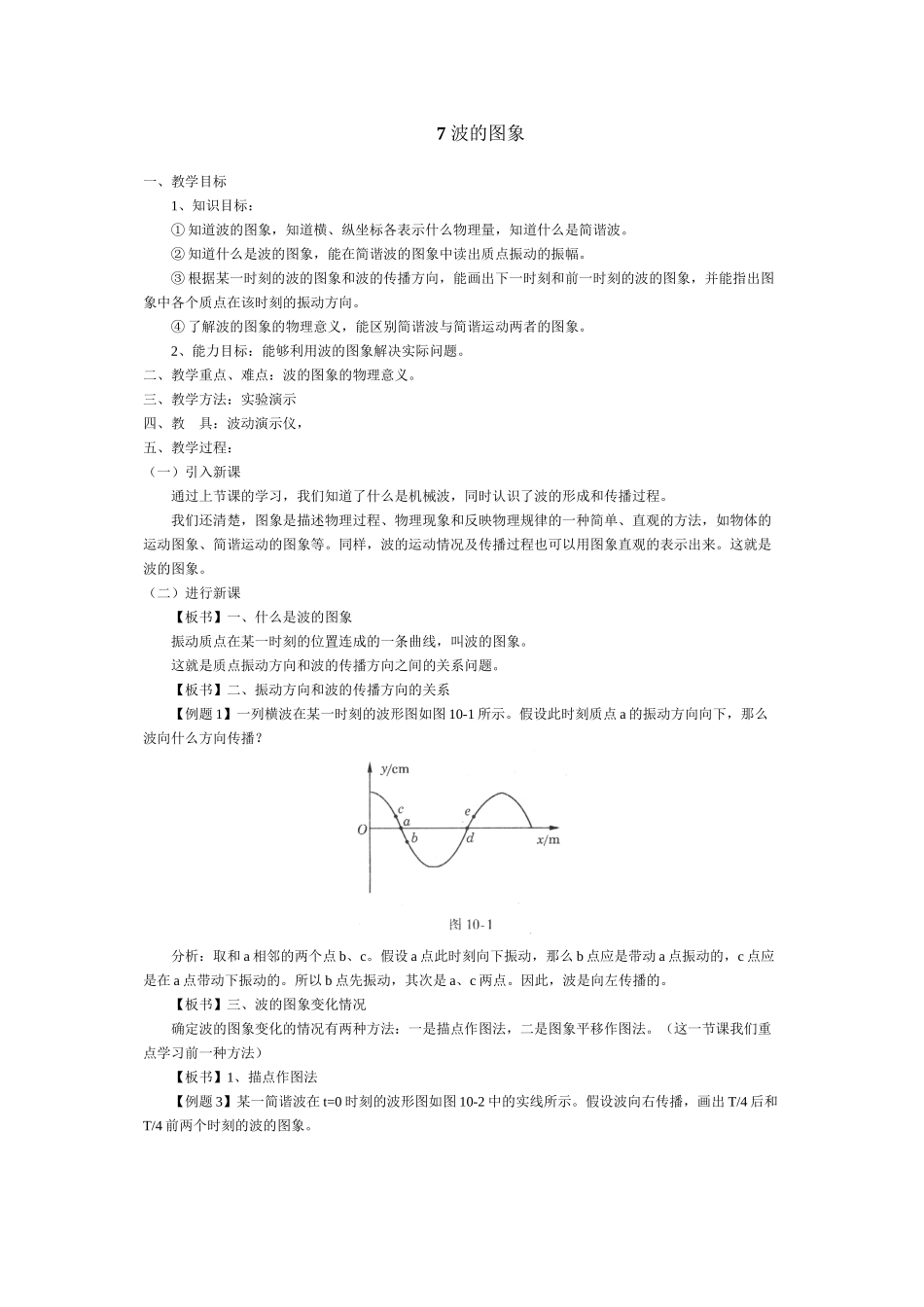

7 波的图象 一、教学目标 1、知识目标： ①知道波的图象，知道横、纵坐标各表示什么物理量，知道什么是简谐波。 ②知道什么是波的图象，能在简谐波的图象中读出质点振动的振幅。 ③根据某一时刻的波的图象和波的传播方向，能画出下一时刻和前一时刻的波的图象，并能指出图象中各个质点在该时刻的振动方向。 ④了解波的图象的物理意义，能区别简谐波与简谐运动两者的图象。 2、能力目标：能够利用波的图象解决实际问题。 二、教学重点、难点：波的图象的物理意义。 三、教学方法：实验演示 四、教 具：波动演示仪， 五、教学过程： （一）引入新课 通过上节课的学习，我们知道了什么是机械波，同时认识了波的形成和传播过程。 我们还清楚，图象是描述物理过程、物理现象和反映物理规律的一种简单、直观的方法，如物体的运动图象、简谐运动的图象等。同样，波的运动情况及传播过程也可以用图象直观的表示出来。这就是波的图象。 （二）进行新课 【板书】一、什么是波的图象 振动质点在某一时刻的位置连成的一条曲线，叫波的图象。 这就是质点振动方向和波的传播方向之间的关系问题。 【板书】二、振动方向和波的传播方向的关系 【例题1】一列横波在某一时刻的波形图如图10-1所示。假设此时刻质点a的振动方向向下，那么波向什么方向传播？ 分析：取和a相邻的两个点b、c。假设a点此时刻向下振动，那么b点应是带动a点振动的，c点应是在a点带动下振动的。所以b点先振动，其次是a、c两点。因此，波是向左传播的。 【板书】三、波的图象变化情况 确定波的图象变化的情况有两种方法：一是描点作图法，二是图象平移作图法。（这一节课我们重点学习前一种方法） 【板书】1、描点作图法 【例题3】某一简谐波在t=0时刻的波形图如图10-2中的实线所示。假设波向右传播，画出T/4后和T/4前两个时刻的波的图象。 分析：根据t=o时刻波的图象及传播方向，可知此时刻A、B、C、D、E、F各质点在该时刻的振动方向，由各个质点的振动方向可确定出经T/4后各个质点所在的位置，将这些点所在位置用平滑曲线连接起来，便可得到经T/4后时刻的波的图象。如图10-2中虚线所示。 假设波向左传播，同样道理可以画出从t=o时刻开始的T/4后和T/4前两个时刻的波的图象。 下面请同学们在练习本上画出波向左传播，从t=0时刻开始的T/4后和T/4前两个时刻的波的图象。（可以请两个学生到黑板上练习，及时发现问题，进行针对性讲评） 【板书】2、图象平移作图法 从波的图象中的波形曲线我们看到，波的图象和振动图象从图线形状看，可以完全相同，但两种图象有着本质的区别。 【板书】四、波的图象与振动图象的区别 【板书】1、两种图象横、纵坐标的意义不同。 波的图象横坐标x表示在波的传播方向上各个质点的平衡位置，振动图象横坐标t表示该质点振动的时间。 【板书】2、两种图象描述的对象不同 波的图象描述的是某一时刻各个质点偏离平衡位置的位移，振动图象描述的是某一质点在不同时刻偏离平衡位置的位移。 【板书】3、两种图象相邻两个正向（或负向）位移最大值之间的距离含义不同。 波的图象中相邻两个正向（或负向）位移最大值之间的距离表示波在一个周期内传播的距离，振动图象中相邻两个正向（或负向）位移最大值之间的距离表示振动的周期。 （三）稳固练习 1、一列横波在某一时刻的波形如图10-4所示，假设质点O此时向上运动，那么波的传播方向 ；假设波向左传播，那么此时振动方向向下的质点有 2、如图10-5所示是一列横波在t=o时刻的波形图。假设波向左传播，用“描点法〞作出3T/4前时刻的波形图。 （四）作业 1、复习本节课文内容。 2、教材练习一第（1）—（3）题。
