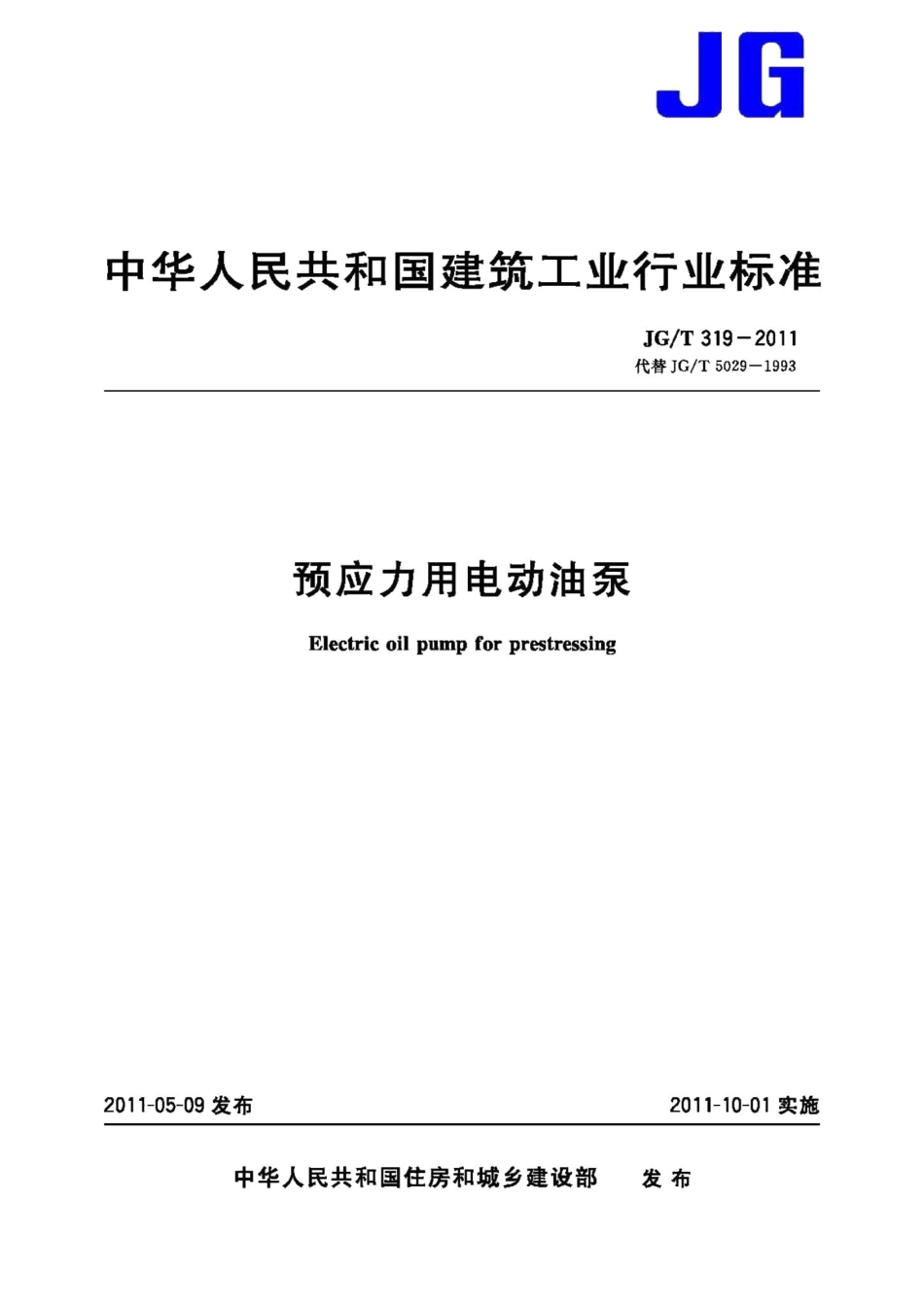

预应力用电动油泵 JGT319-2011.pdf

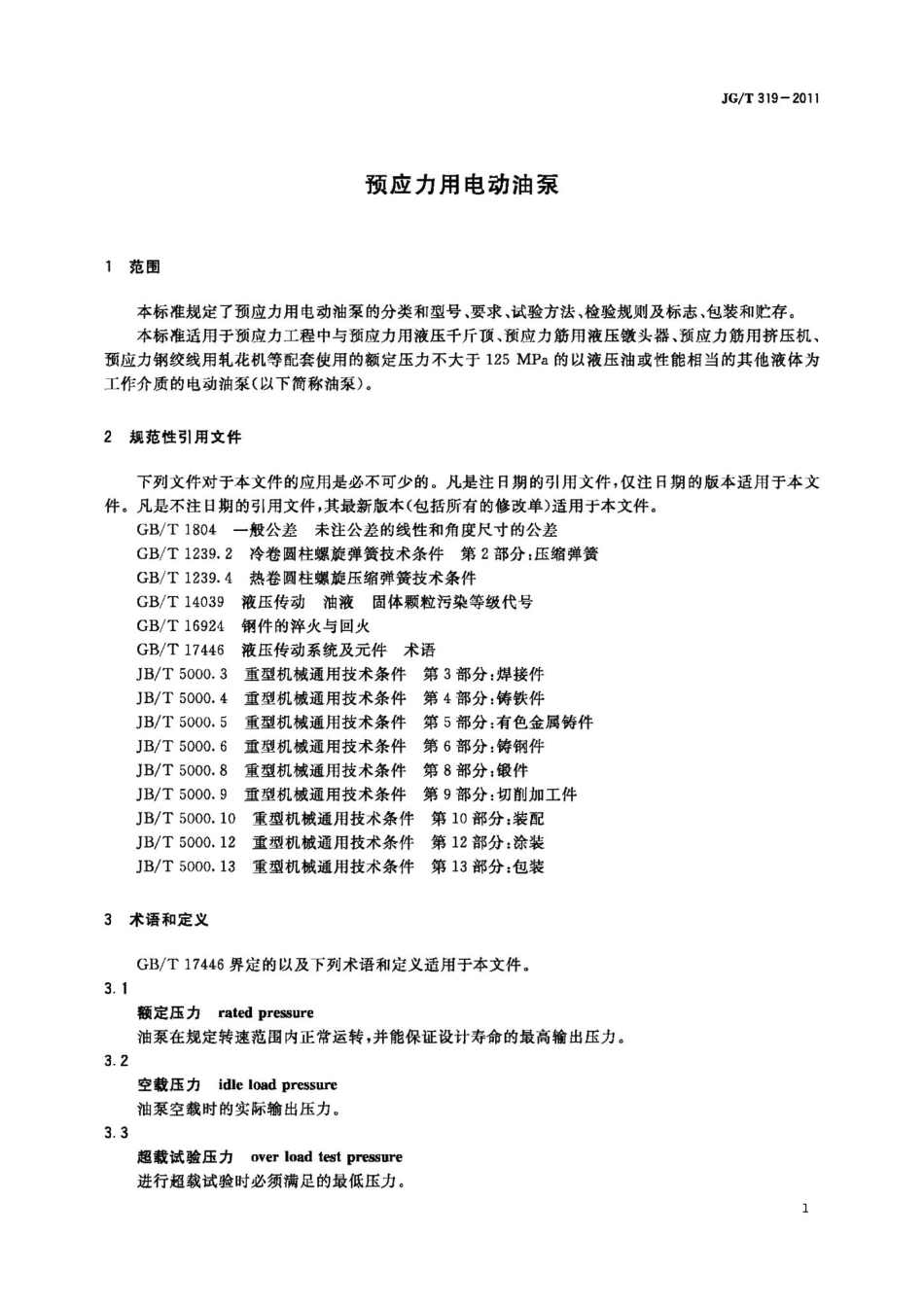

JG/T319-2011预应力用电动油泵1范围本标准规定了预应力用电动油泵的分类和型号，要求、试验方法、检验规则及标志、包装和贮存。本标准适用于预应力工程中与预应力用液压千斤顶、预应力筋用液压缴头器、预应力筋用挤压机、预应力钢绞线用轧花机等配套使用的额定压力不大于125MPa的以液压油或性能相当的其他液体为工作介质的电动油泵（以下简称油泵）。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1804一般公差未注公差的线性和角度尺寸的公差GB/T1239.2冷卷圆柱螺旋弹簧技术条件第2部分：压缩弹簧GB/T1239.4热卷圆柱螺旋压缩弹簧技术条件GB/T14039液压传动油液固体颗粒污染等级代号GB/T16924钢件的淬火与回火GB/T17446液压传动系统及元件术语JB/T5000.3重型机械通用技术条件第3部分：焊接件JB/T5000.4重型机械通用技术条件第4部分：铸铁件JB/T5000.5重型机械通用技术条件第5部分：有色金属铸件JB/T5000.6重型机械通用技术条件第6部分：铸钢件JB/T5000.8重型机械通用技术条件第8部分：锻件JB/T5000.9重型机械通用技术条件第9部分：切削加工件JB/T5000.10重型机械通用技术条件第10部分：装配JB/T5000.12重型机械通用技术条件第12部分：涂装JB/T5000.13重型机械通用技术条件第13部分：包装3术语和定义GB/T17446界定的以及下列术语和定义适用于本文件。3.1额定压力rated pressure油泵在规定转速范围内正常运转，并能保证设计寿命的最高输出压力。3.2空载压力idle load pressure油泵空载时的实际输出压力。3.3超载试验压力over load test pressure进行超载试验时必须满足的最低压力。JG/T319-20113.4额定转速rated speed在额定压力、规定进油条件下，能保证油泵设计寿命的最高转速。3.5空载转速idle load speed油泵在空载、规定进油条件下的实际转速。3.6额定工况rated conditions油泵在额定压力、额定转速（变量泵在最大流量）条件下的运行工况。3.7几何排量geometric capacity不计尺寸公差、间隙和变形，按几何尺寸计算所得的排量，也称为理论排量。3.8理论流量theoretical flow油泵的儿何排量与空载转速的乘积（空载转速下每分钟的几何排量累计值）。3.9空载流盘actual measurement idle load f1ow油泵在空载下测得的流量。3.10额定流量rated flow油泵在额定工况下测得的流量，也称满载流量。3.11公称流量nominal1ow额定流量的名义值。3.12环境可接受液压液environmentally acceptable hydraujic fluid废弃后可被环境微生物分解，最终被无机化而成为自然界中碳元素循环的一个组成部分。4分类和型号4.1分类油泵按照工作原理可分为齿轮泵和柱塞泵，柱塞泵按照柱塞位置可分为轴向柱塞泵和径向柱塞泵，按照油泵的流量特性可分为定量泵和变量泵，按照油路数量可分为单路供油和双路供油。油泵分类代号如表1所示。表1油泵分类代号产品名称齿轮泵径向柱塞泵轴向柱塞泵分类代号YBCYBJYBZ4.2型号油泵的型号由分类代号、主参数等组成。
