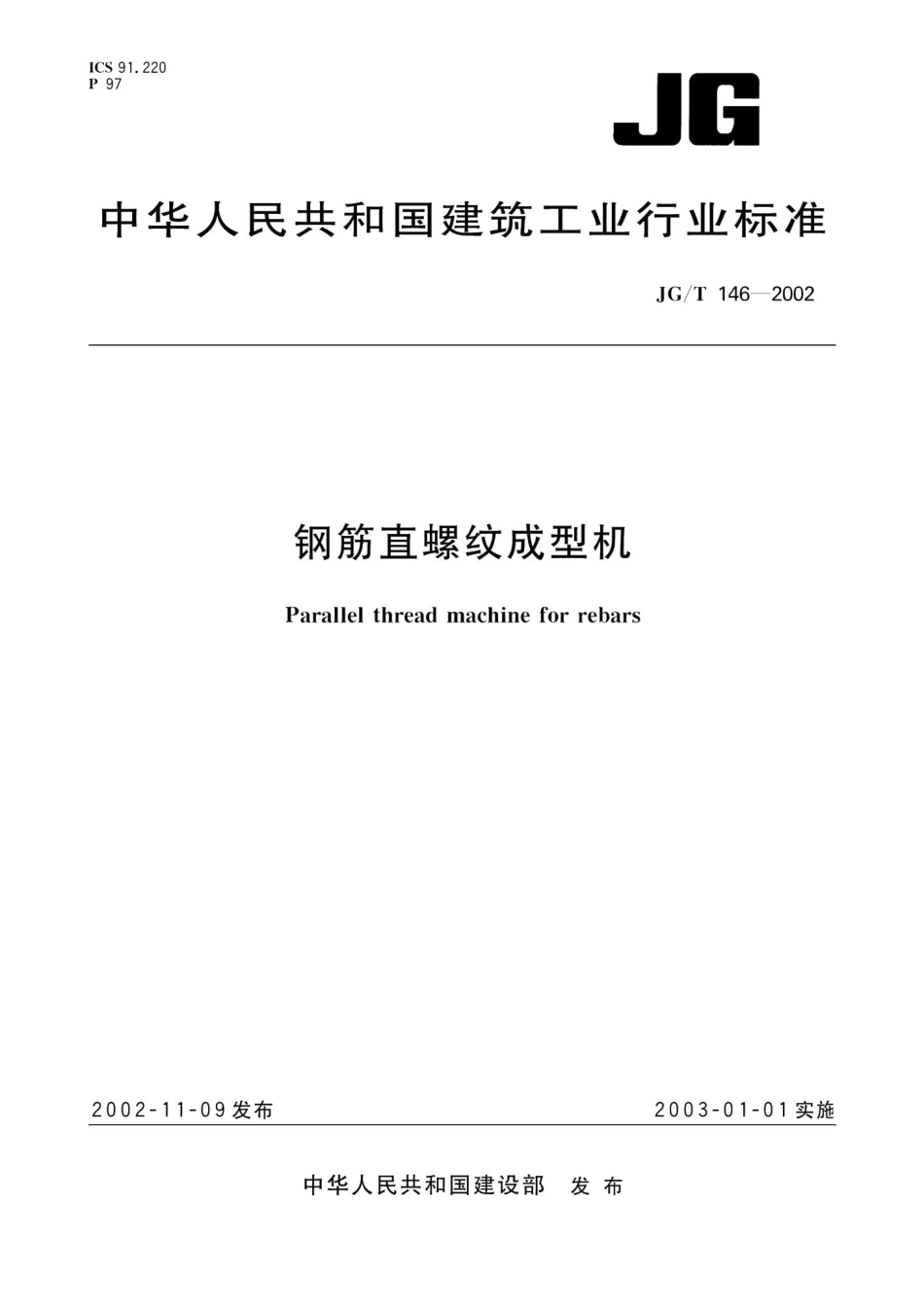

钢筋直螺纹成型机 JGT146-2002.pdf

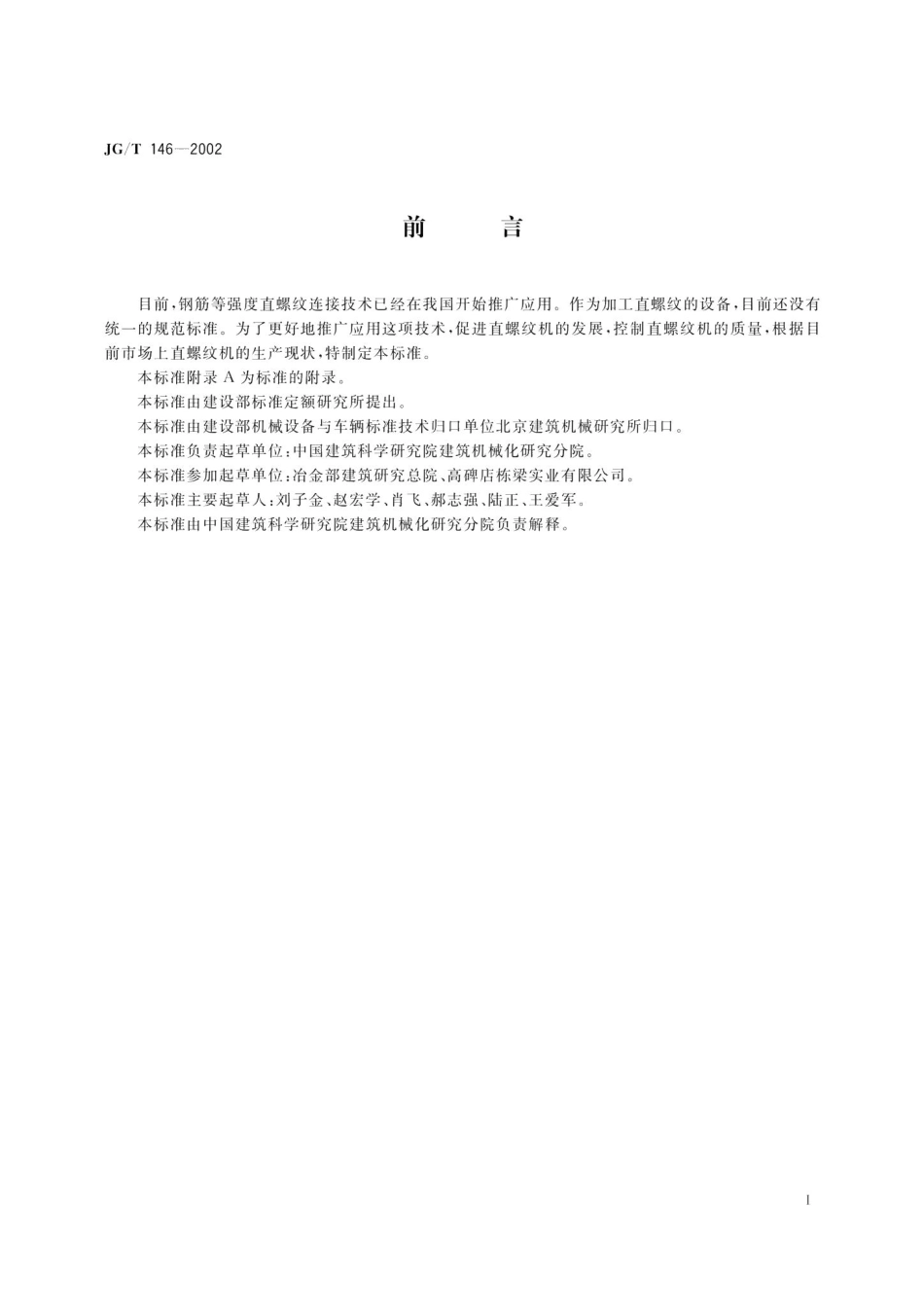

JG/T146-2002前言目前，钢筋等强度直螺纹连接技术已经在我国开始推广应用。作为加工直螺纹的设备，目前还没有统一的规范标准。为了更好地推广应用这项技术，促进直螺纹机的发展，控制直螺纹机的质量，根据目前市场上直螺纹机的生产现状，特制定本标准。本标准附录A为标准的附录。本标准由建设部标准定额研究所提出。本标准由建设部机械设备与车辆标准技术归口单位北京建筑机械研究所归口。本标准负责起草单位：中国建筑科学研究院建筑机械化研究分院。本标准参加起草单位：冶金部建筑研究总院、高碑店栋梁实业有限公司。本标准主要起草人：刘子金、赵宏学、肖飞、郝志强、陆正、王爱军。本标准由中国建筑科学研究院建筑机械化研究分院负责解释。JG/T146-20024分类4.1主参数直螺纹机的主参数为最大加工钢筋直径。主参数系列为20、25、32、40、50mm。4.2型号及标记直螺纹机的型号由类组型代号、特性代号、主参数代号和更新、变型代号组成。口更新、变型代号：用大写印刷体汉语拼音字母顺序表示主参数代号：最大加工钢筋直径，mm特性代号：B一剥肋滚压成型J一挤压滚压成型直接滚压成型Q切削成型类组型代号：GH一钢筋直螺纹机标记示例：a)最大加工钢筋直径为32mm的钢筋剥肋滚压直螺纹成型机，其标记为：直螺纹机GHB32JG/T146b)最大加工钢筋直径为40mm的钢筋切削直螺纹成型机的第二次变型产品，其标记为：直螺纹机GHQ40BJG/T1465技术要求5.1一般要求5.1.1作业地面应坚实平整，作业过程中地面不得下陷：电源应符合整机对电源的要求，电压的波动不应超过土10%。5.1.2直螺纹机应按规定程序批准的产品图样和技术文件制造。5.1.3所有标准件、外购件、外协件均应有合格证，必要时进行抽检，确认合格后方准使用。5.1.4所有零、部件应进行检查，确认合格后方准使用。5.1.5零、部件连接应可靠。5.1.6铸件不得有影响使用性能的缺陷，主要铸件性能应符合JG/T5011.4的要求。5.1.7主要焊缝质量应符合JG/T5082.1的要求。5.1.8直螺纹机的进、排水管路畅通，不得有渗、漏水等现象。5.1.9直螺纹机外形的长、宽、高尺寸误差不应大于设计值的2%。5.1.10直螺纹机的整机质量误差不应大于设计值的5%。5.2电气系统5.2.1电动机应符合现行国家标准的规定。5.2.2电器元件的性能应符合GB/T14048.1的有关规定。5.2.3电器设备应具有防水、防尘措施，元件应排列整齐、连接牢固。5.2.4电气系统控制线路宜采用安全电压。5.2.5直螺纹机带电部分与保护接地电路绝缘电阻不应小于1M2。5.2.6非导电金属均应接地，接地电阻不应大于4。导线穿过金属孔洞时，应有绝缘保护套管或其他保护措施。
