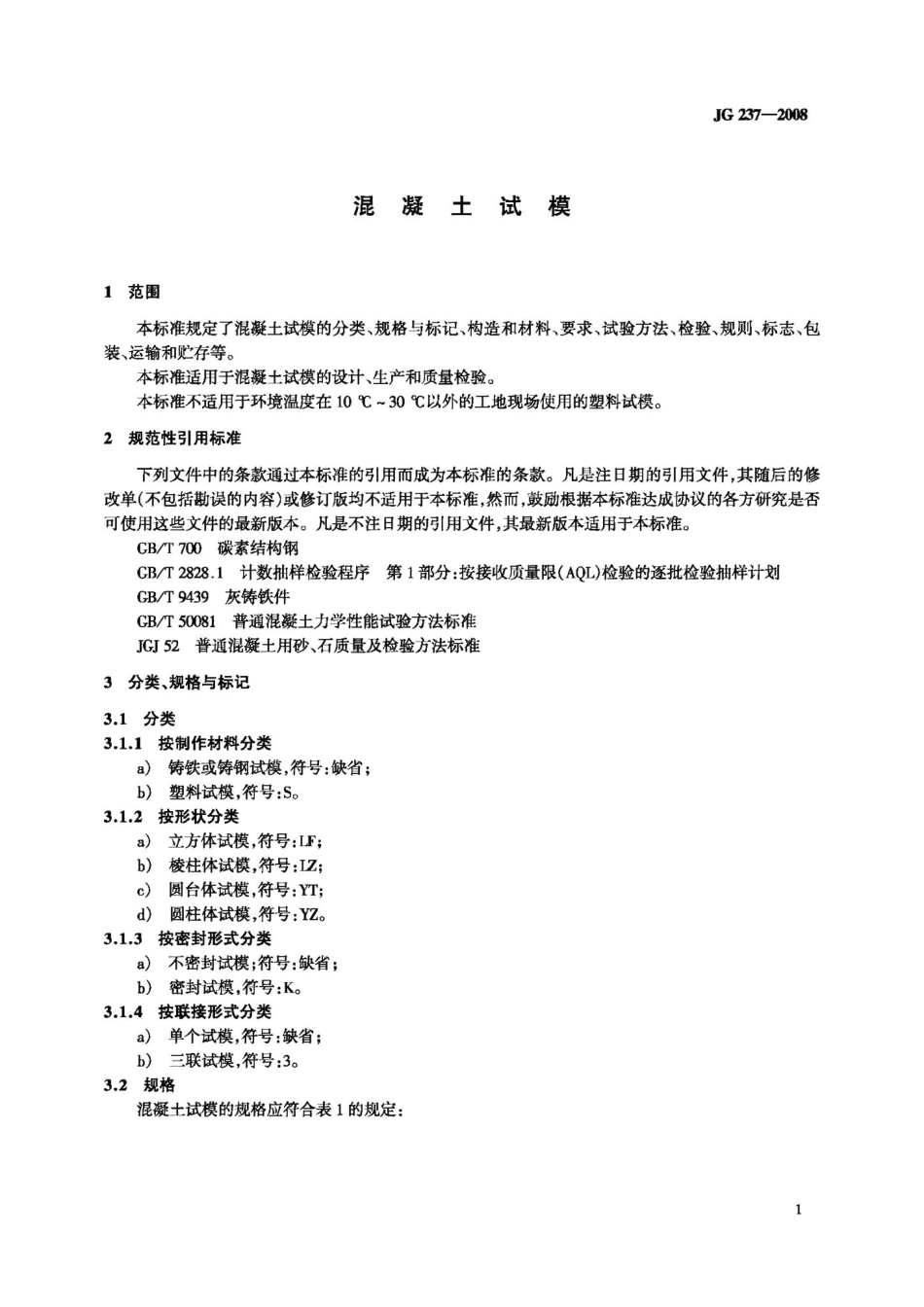

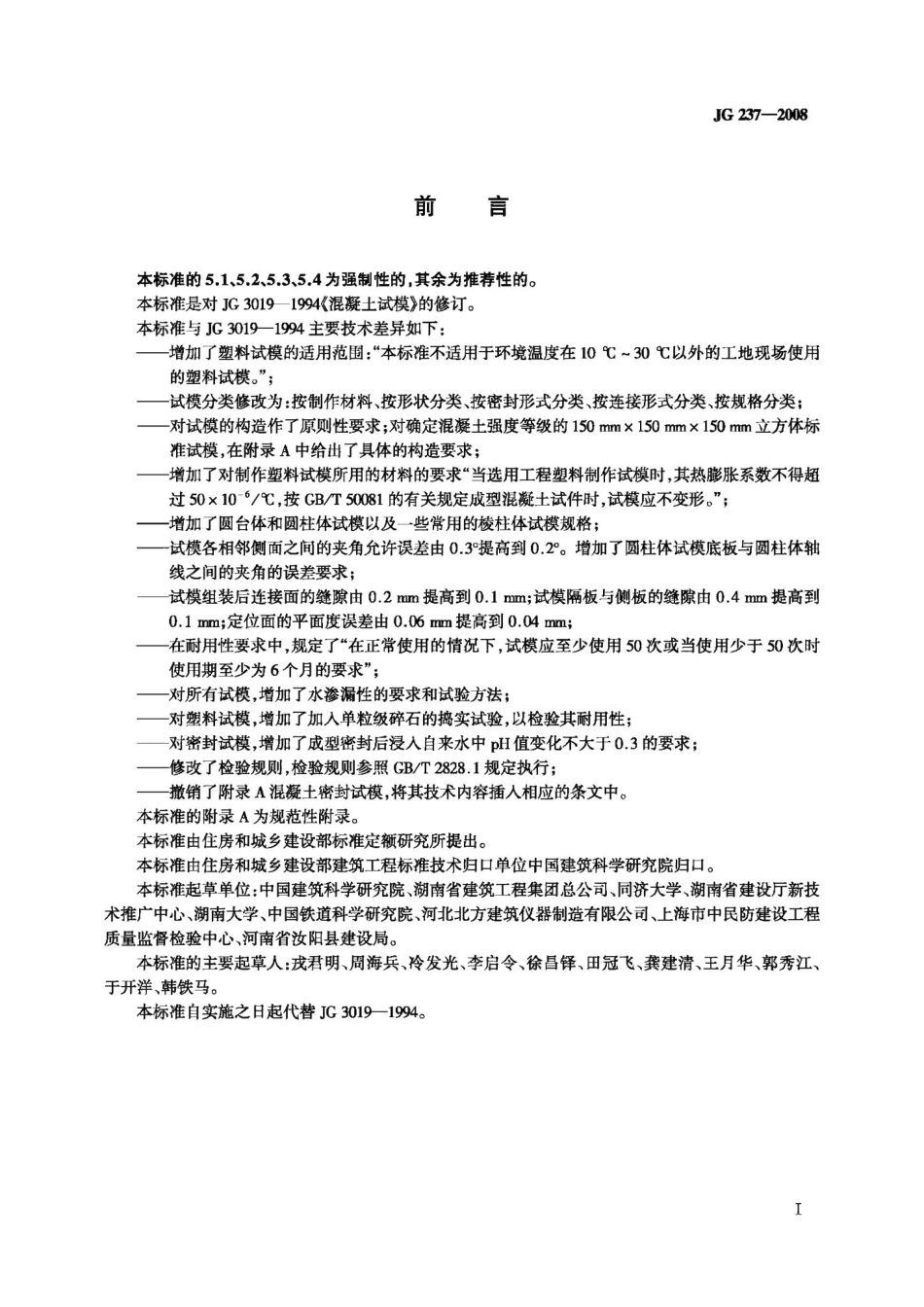

JG237-2008d)规格为中100200的圆柱体铸铁混凝土试模，其标记为：MH-YZ-p100JG237-2008;e)规格为100100100的俦铁立方体单个混凝土密封试模，其标记为：MH-LF.-K-100JG237-2008:f)规格为175185150的铸铁圆台体试模，其标记为：MH-YT-p175JG237-2008.4构造和材料4.1构造4.1,1组装式试模结构应保证组装时试模侧板能正确定位，整个试模必须连接紧密、紧固可靠。各种类型试模的构造除应便于混凝土试件的成型外，尚应保证试模的各项性能指标符合本标准的规定。4.1.2对组装式150mm150mm150mm立方体试模，其构造应符合附录A的规定。4.2材料4.2.1试模材料应符合下列要求；a)当采用俦铁制作试模时，宜选用不低于HT200的俦铁，并应符合GB/T9439的要求。b)当采用铸钢制作试模时，宜选用不低于Q235的钢，并应符合GB/T700的要求。c)当选用工程塑料制作试模时，其热膨胀系数不应大于50106/。按GB/T50081的有关规定成型混凝土试件时，试模应不变形。4.2.2采用铸铁或铸钢制作试模时，试模铸件应进行时效处理。4.2.3组装试模的紧固件应选用指标不低于45钢性能的钢材。5要求5.1内表面和上口面粗糙度试模内表面和上口面粗糙度Ra不应大于3.2m。5.2内部尺寸试模内部尺寸误差不应大于公称尺寸的0.2%，且不大于1mm05.3夹角立方体和棱柱体试模各相邻侧面之间的夹角应为直角，其误差不应大于0,2”。圆柱体试模底板与圆柱体轴线之间的夹角应为直角，其误差不应大于0,2”。5.4平面度立方体和棱柱体试模内表面的平面度、定位面的平面度误差，每100mm不应大于0.04mm。5.5缝隙组装试模连接面的缝隙、模隔板与侧板的缝隙不应大于0.1mm。5.6耐用性在正常使用的情况下，试模应至少使用50次或当使用少于50次时使用期至少为6个月。在此期间内试模的内部尺寸、各相邻侧面之间的夹角、平面度和连接面的缝隙指标应符合5.2、5.3、5.4、5.5的规定。5.6.1组装式试模按6.6.1耐用性试验后，试模的内部尺寸、各相邻侧面之间的夹角、平面度和连接面的缝隙指标应符合5.2、5.3、5.4、5.5的规定，并且不应海水。5.6.2塑料试模按6.6.2耐用性试验后，试模不应有变形或破坏。除试模的内部尺寸、各相邻侧面之间的夹角和平面度指标应符合5.2、5.3、5.4的规定外，试模内表面不应有明显的刻痕，并且不应渗水。
