混凝土裂缝修补灌浆材料技术条件 JGT333-2011.pdf

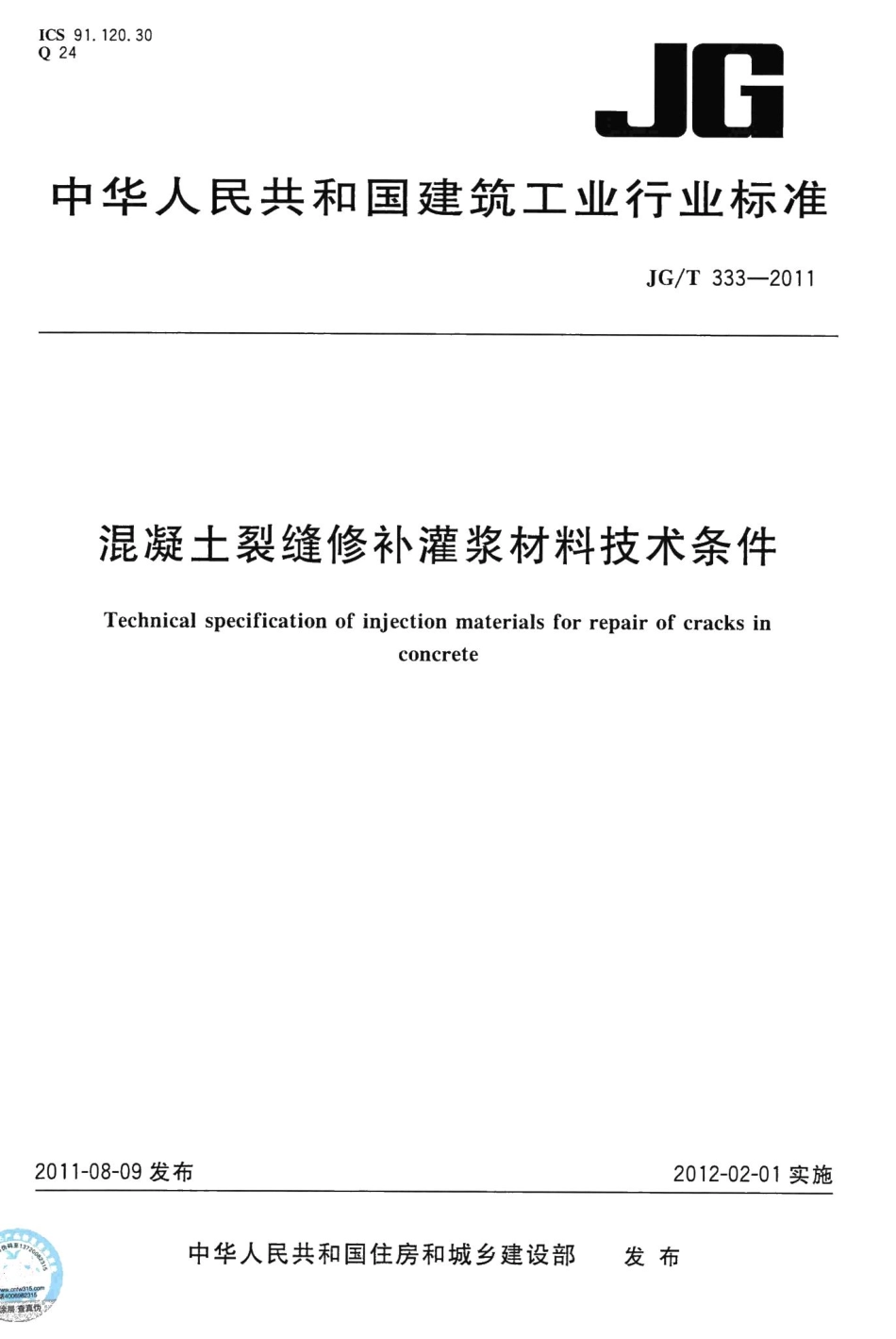

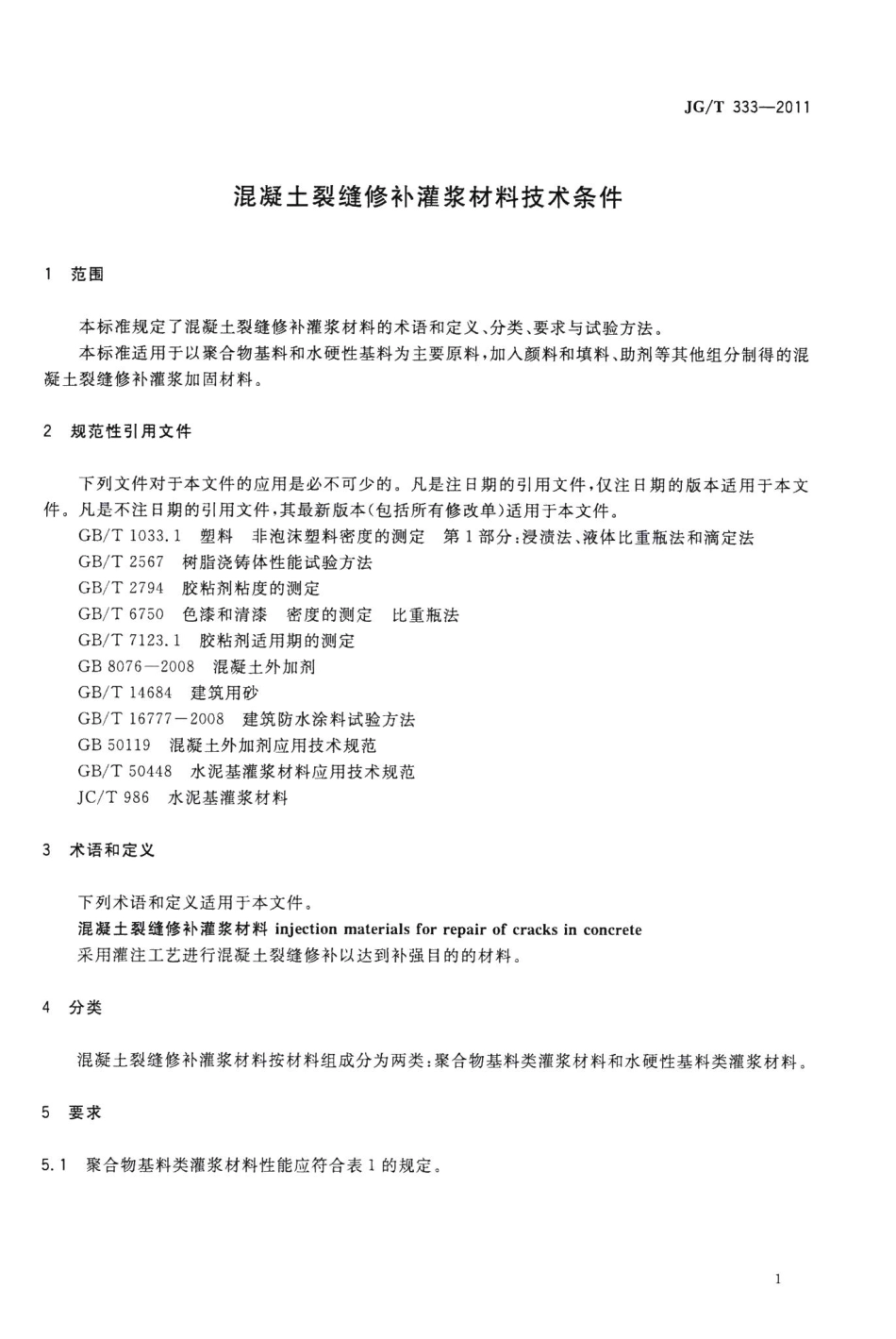

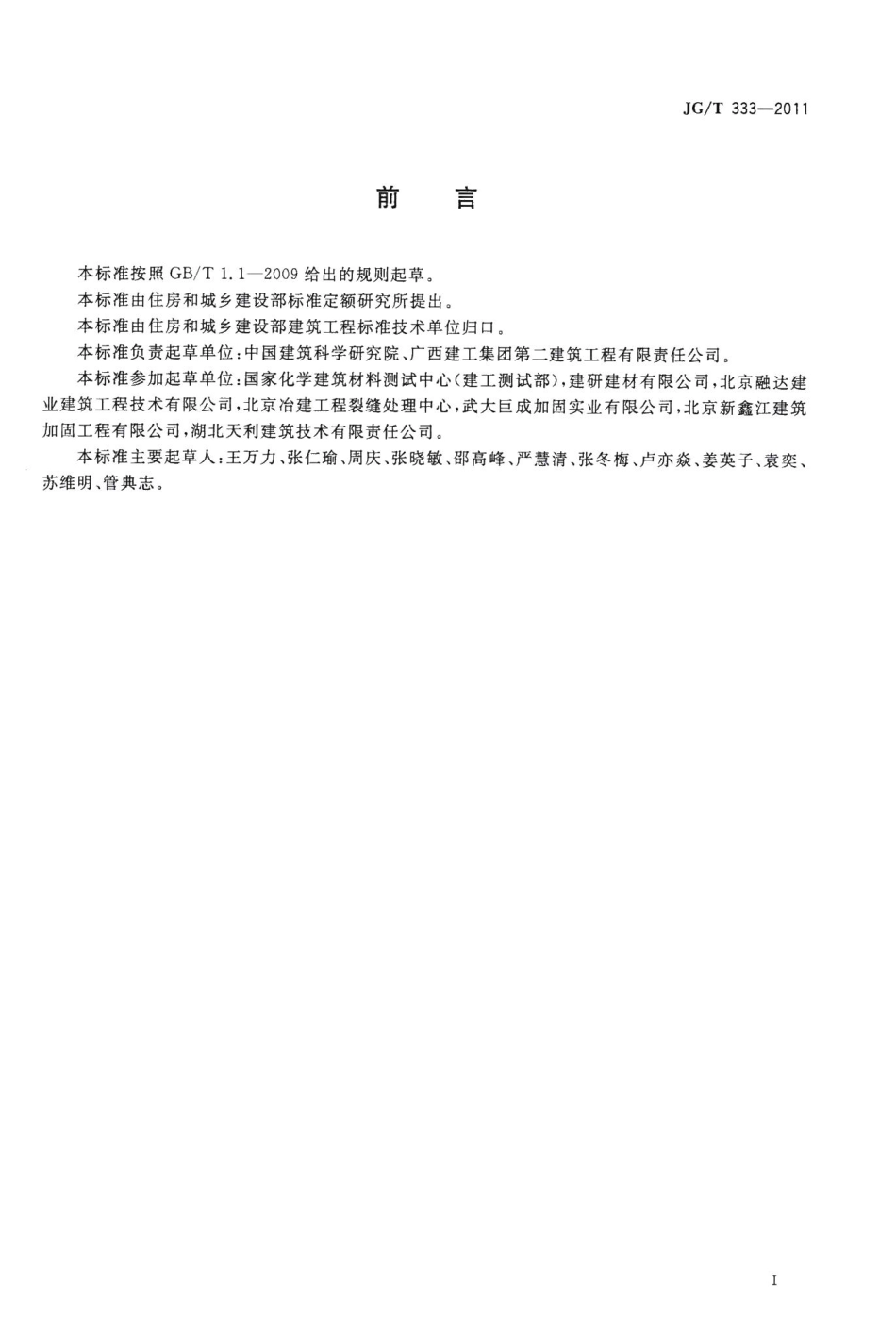

1Cs91.120.30Q24G中华人民共和国建筑工业行业标准JG/T333一2011混凝土裂缝修补灌浆材料技术条件Technical specification of injection materials for repair of cracks inconcrete2011-08-09发布2012-02-01实施中华人民共和国住房和城乡建设部发布JG/T333一20116.2.3灌注能力按附录A的规定进行。6.2.4体积收缩率6.2.4.1测试原理通过测定灌浆材料固化前后密度变化的百分比来计算总的体积收缩。固化后的密度通过测量浸入硅油的样品的浮力来测定。6.2.4.2材料与设备测试管：内径为20mm,长度为180mm的聚乙烯管或玻璃臂。6.2.4.3试验步骤6.2.4.3.1固化前灌浆材料密度的测定按照GB/T6750,分别测定浆料组分的密度，按式(1)计算固化前灌浆材料总的密度：(mA十m)X pa X PaA=(mAXP)+(ma X PA)刀4(1）式中：p1一固化前灌浆材料总的密度，单位为克每立方厘米(g/cm):PA一组分A的密度，单位为克每立方厘米(g/cm3):一组分B的密度，单位为克每立方厘米(g/cm3)；mA一一组分A的质量，单位为克(g):mB一组分B的质量，单位为克(g)。6.2.4.3.2固化后灌浆材料密度的测定将6.2.4.3.1中说明的灌浆材料(25士5)g混合均匀倒人测试管中，达到规定的固化时间，在标准状态下放置15d,从测试管中移出固化的试件，按GB/T1033.1中规定的浸溃法，测定固化后的灌浆材料密度p2。6.2.4.4结果计算按式(2)计算浆液固化体积收缩率，精确到0.1%：S=e-e100P式中：S一浆液固化体积收缩率，以百分数表示(%)；p一固化前产品的密度，单位为克每立方厘米(g/cm);P2一固化后产品的密度，单位为克每立方厘米(g/cm3)。6.2.5压缩强度按GB/T2567的规定进行.6.2.6弯曲强度按GB/T2567的规定进行。3
