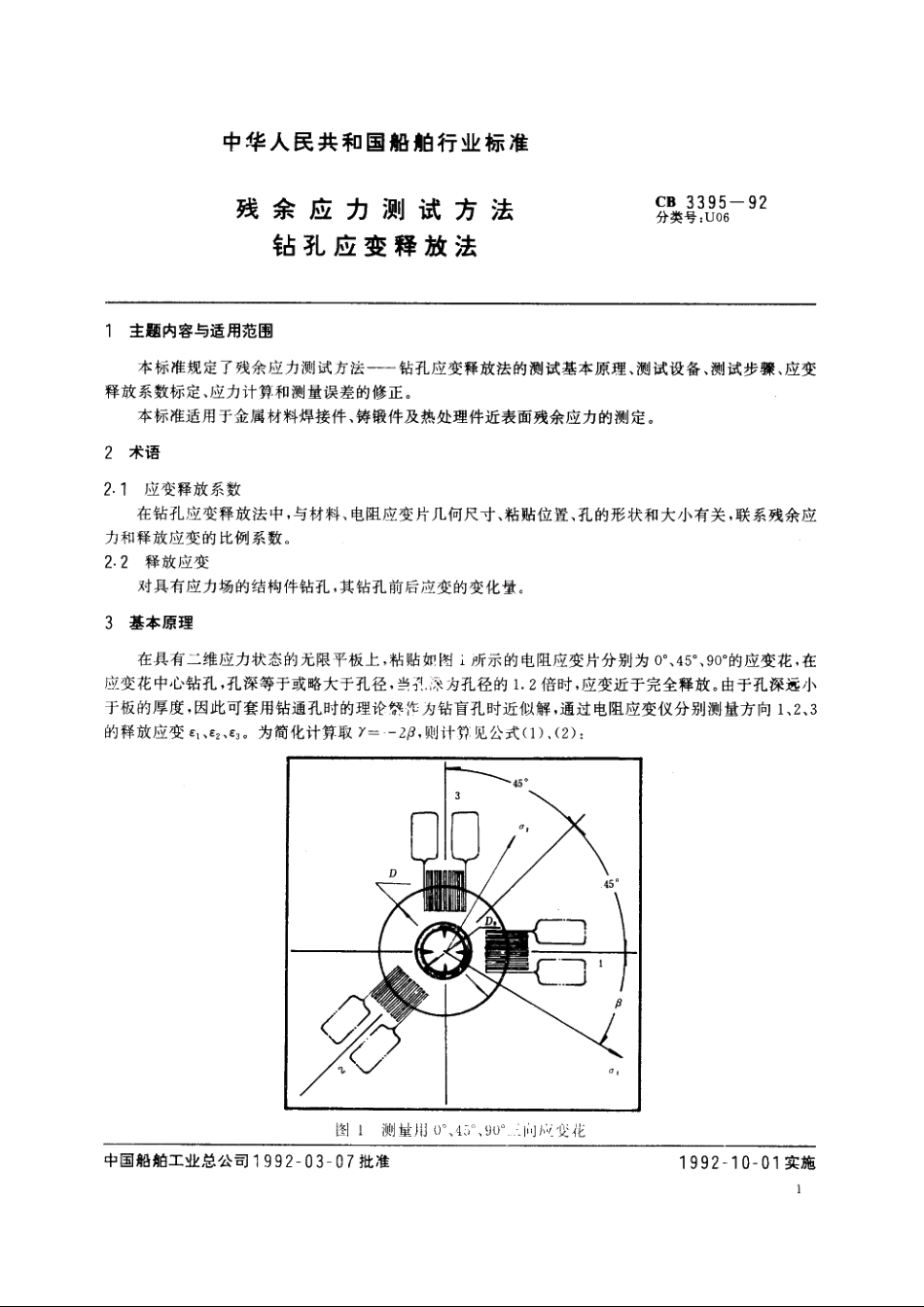

中华人民共和国船舶行业标准残余应力测试方法CB3395-92分类号：U06钻孔应变释放法1主题内容与适用范围本标准规定了残余应力测试方法一一钻孔应变释放法的测试基本原理、测试设备、测试步骤、应变释放系数标定、应力计算和测量误差的修正。本标准适用于金属材料焊接件、铸锻件及热处理件近表面残余应力的测定。2术语2.1应变释放系数在钻孔应变释放法中，与材料、电阻应变片几何尺寸、粘贴位置、孔的形状和大小有关，联系残余应力和释放应变的比例系数。2.2释放应变对具有应力场的结构件钻孔，其钻孔前后应变的变化量。3基本原理在具有二维应力状态的无限平板上，粘贴如图i所示的电阻应变片分别为0、45，90的应变花，在应变花中心钻孔，孔深等于或略大于孔径，当1深为孔径的1.2倍时，应变近于完全释放。由于孔深远小于板的厚度，因此可套用钻通孔时的理论怒作为钻盲孔时近似解，通过电阻应变仪分别测量方向1、2、3的释放应变、2。为简化计算取Y=-23,则计算见公式(1)，(2)：图1测址用0、4、90向应变花中国船舶工业总公司1992-03-07批准1992-10-01实施
