道路交通事故现场图绘制 GA 49-2014.pdf

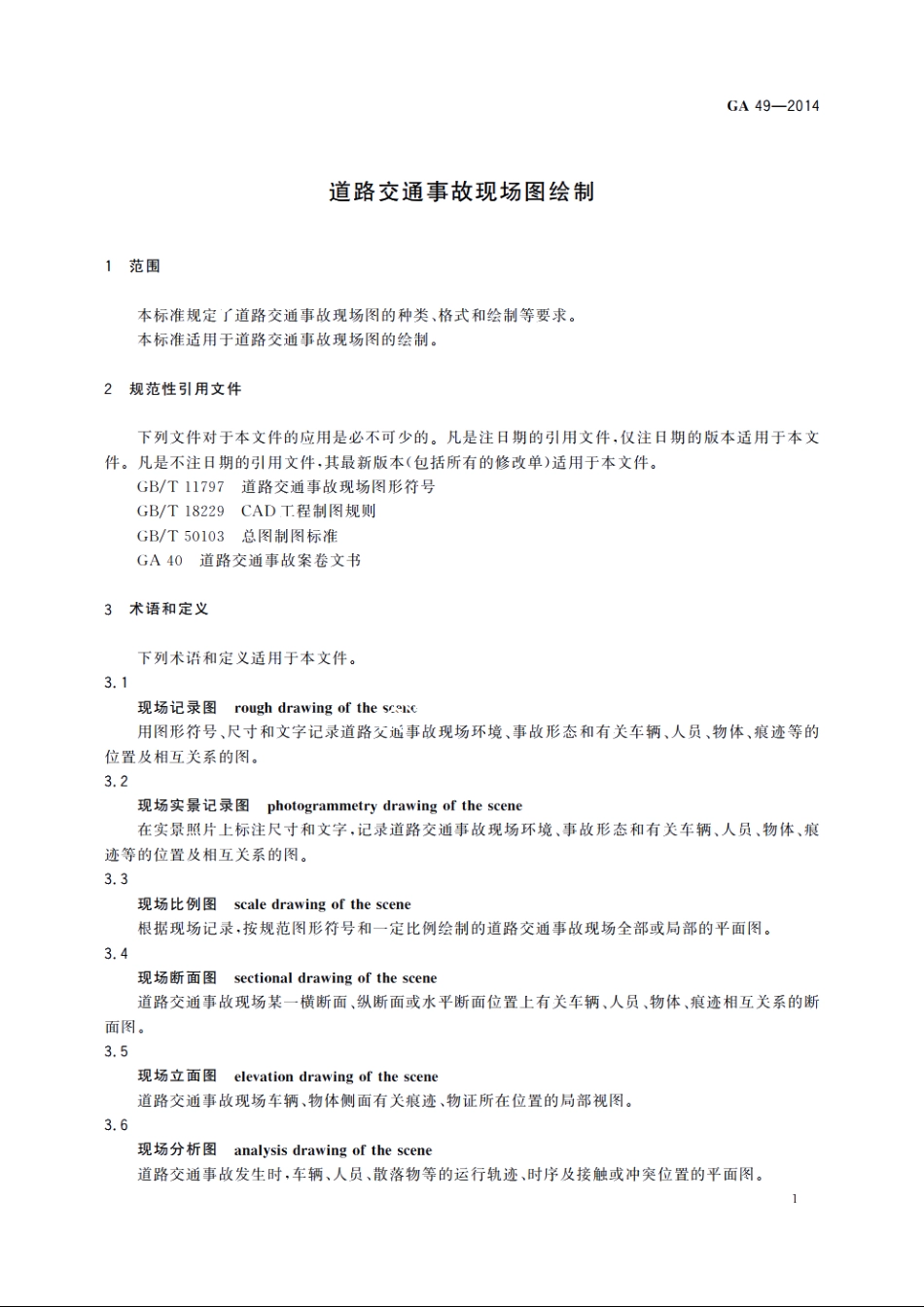

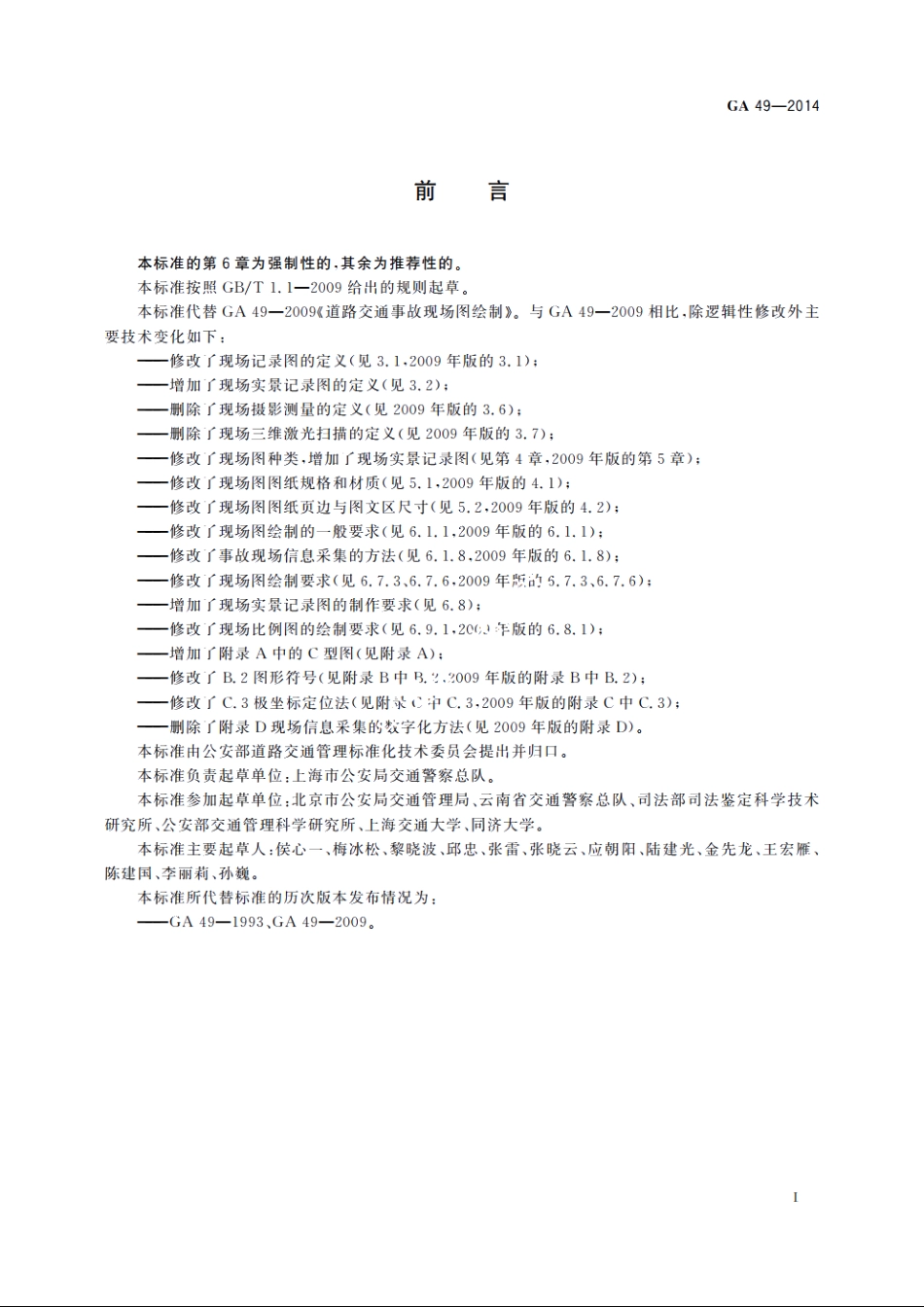

GA49-20144现场图种类现场图分类按照成图过程不同可分为现场记录图、现场实景记录图、现场比例图和现场分析图：按照成图视角不同可分为现场平面图、现场断面图、现场立面图和立体图。5现场图图纸5.1图纸规格和材质5.1.1图纸规格图纸规格分为A型图、B型图和C型图，幅面均为A4。A型图为竖装格式，见图A.1。B型图C型图为横装格式，见图A.2、图A.3。5.1.2图纸材质图纸材质采用70g以上白色铜版纸或打印纸、照相纸。5.2页边与图文区尺寸5.2.1A型图、B型图和C型图页边分别如下：a)A型图用纸天头（上白边）为20mm士1mm.幻口（左白边）为25mm士1mmb)B型图用纸天头（上白边）为25mm士1am,钉口（上白边）为20mm士1mm;c)C型图用纸天头（上白边）为25mm土：nm,钉口（上白边）为20mm士1mm。5.2.2A型图、B型图和C型图图文区尺分别如下：a)A型图图文区尺寸为170mm57mmb)B型图图文区尺寸为257mmX170mm:c)C型图图文区尺寸为257mm170mm。5.3图框线5.3.1图框线宽度在1mm1.5mm间选择。5,3.2图内坐标线为浅色实线印制或压制隐格线，计算机制图除外。5.3.3坐标格尺寸在2mm5mm间选择。5.4印制要求图内上方印制该图的全称，见附录A。6现场图绘制6.1一般要求6.1.1适用一般程序处理的道路交通事故（以下简称交通事故）应绘制现场记录图或制作现场实景记录图。根据需要选择绘制现场比例图、现场断面图、现场立面图、现场分析图。适用简易程序处理的交通事故，可按需绘制现场图。2
