船用铸铁件金属扣合修理技术要求
CBT
3730-1995
铸铁件
金属
修理
技术
要求
3730
1995

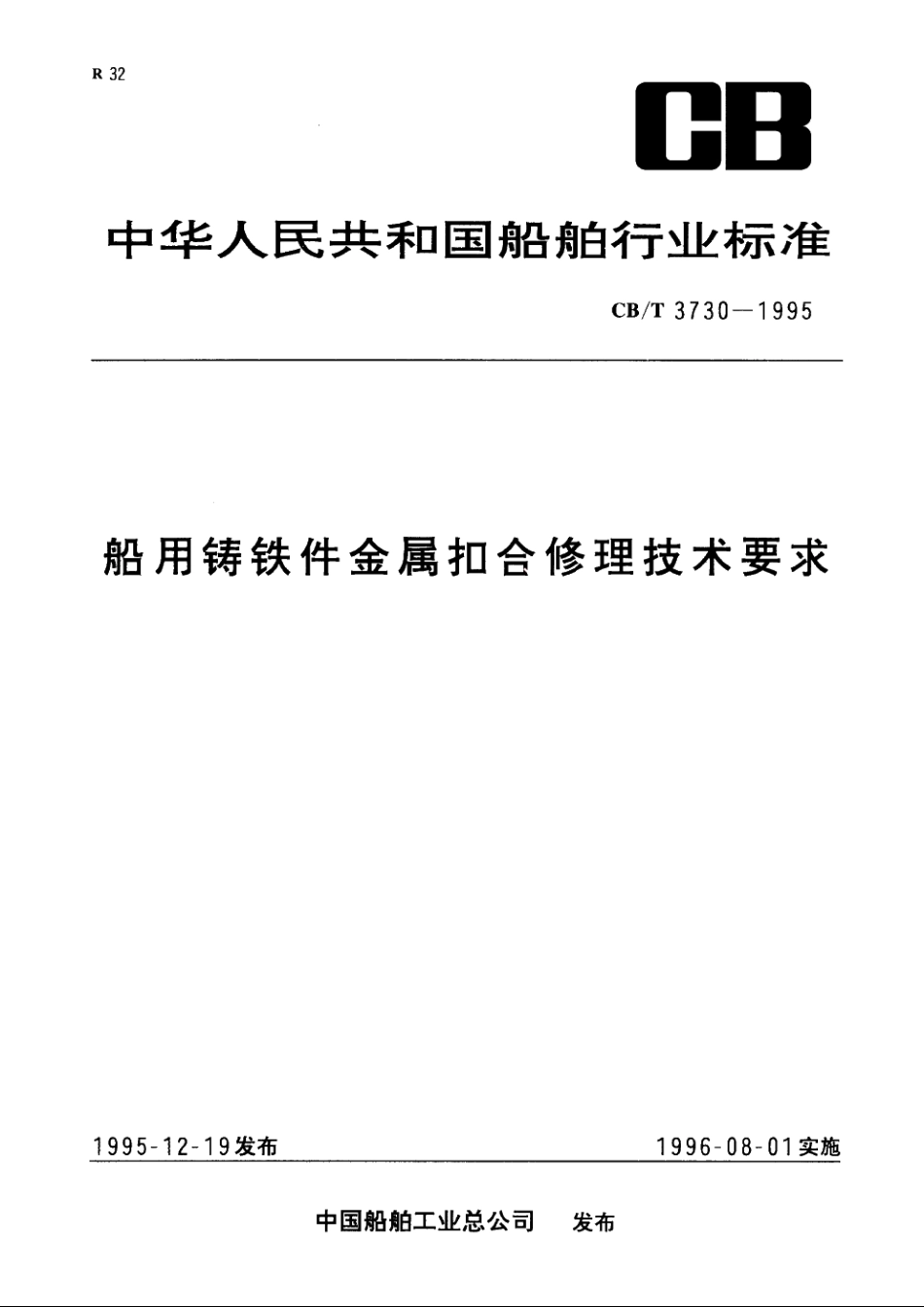

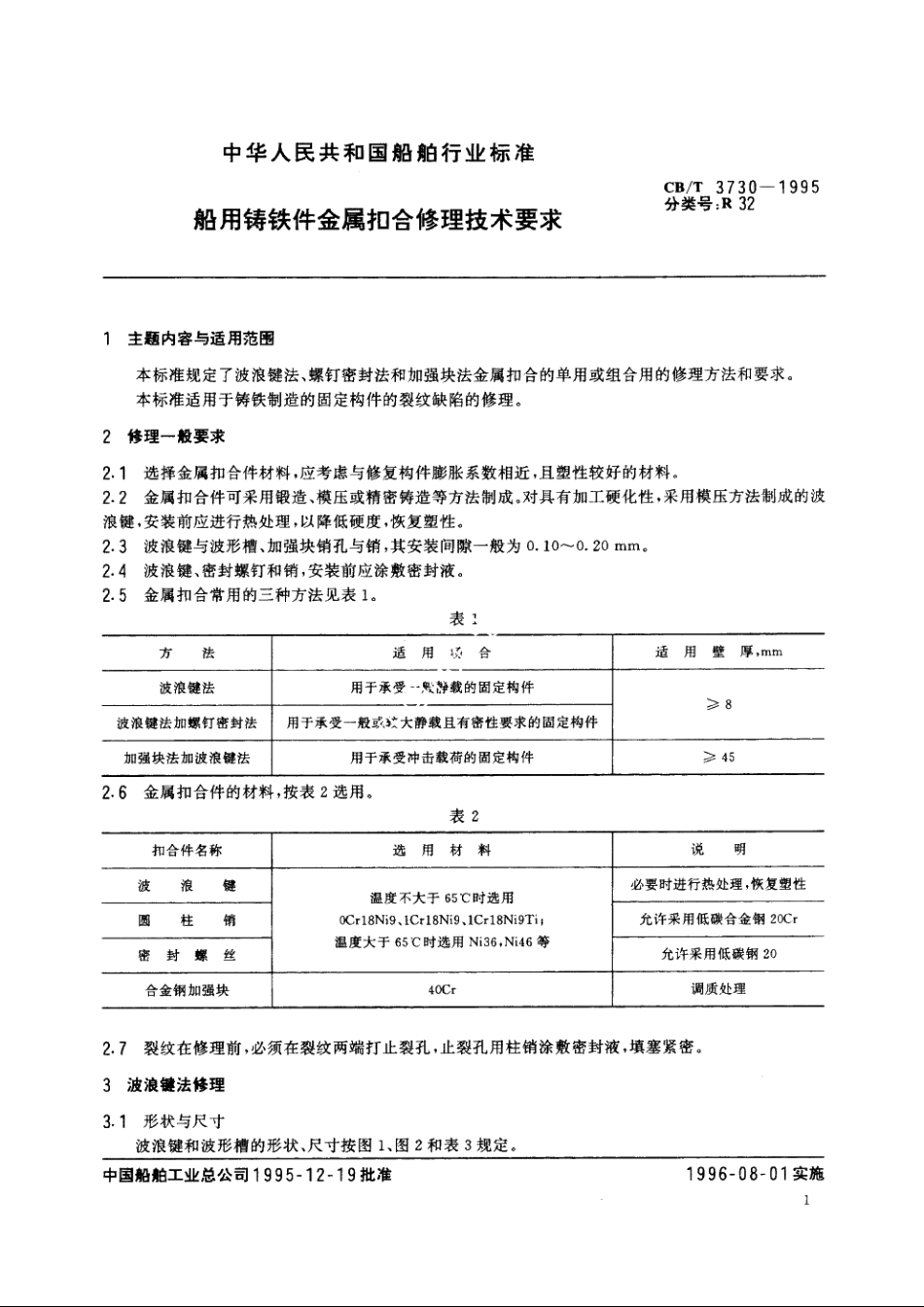

中华人民共和国船舶行业标准CB/T3730-1995分类号：R32船用铸铁件金属扣合修理技术要求1主题内容与适用范围本标准规定了波浪键法、螺钉密封法和加强块法金属扣合的单用或组合用的修理方法和要求。本标准适用于铸铁制造的固定构件的裂纹缺陷的修理。2修理一般要求2.1选摔金属扣合件材料，应考虑与修复构件膨胀系数相近，且塑性较好的材料。2.2金属扣合件可采用锻造、模压或精密铸造等方法制成。对具有加工硬化性，采用模压方法制成的波浪键，安装前应进行热处理，以降低硬度，恢复塑性。2.3波浪键与波形槽、加强块销孔与销，其安装间隙一般为0.100.20mm。2.4波浪键、密封螺钉和销，安装前应涂敷密封液。2.5金属扣合常用的三种方法见表1。表1方法适用场合适用壁厚，mm波浪键法用于承受一爬静载的固定构件8波浪键法加螺钉密封法用于承受一般或奖大静载且有密性要求的固定构件加强块法加波浪键法用于承受冲击截荷的固定构件452.6金属扣合件的材料，按表2选用。表2扣合件名称选用材料说明波浪健必要时进行热处理，恢复塑性温度不大于65时选用圆柱销0Cr18Ni9,ICr18Nig,1Cr18Ni9Ti;允许采用低碳合金钢20Cr温度大于65时选用Ni36,Ni46等密封螺丝允许采用低碳钢20合金钢加强块40Cr调质处理2.7裂纹在修理前，必须在裂纹两端打止裂孔，止裂孔用柱销涂敷密封液，填塞紧密。3波浪键法修理3.1形状与尺寸波浪键和波形槽的形状、尺寸按图1、图2和表3规定。中国船舶工业总公司1995-12-19批准1996-08-01实施1
