搭接、接地直流电阻的测量方法 CB 1247-1994 搭接 接地 直流 电阻 测量方法 1247 1994

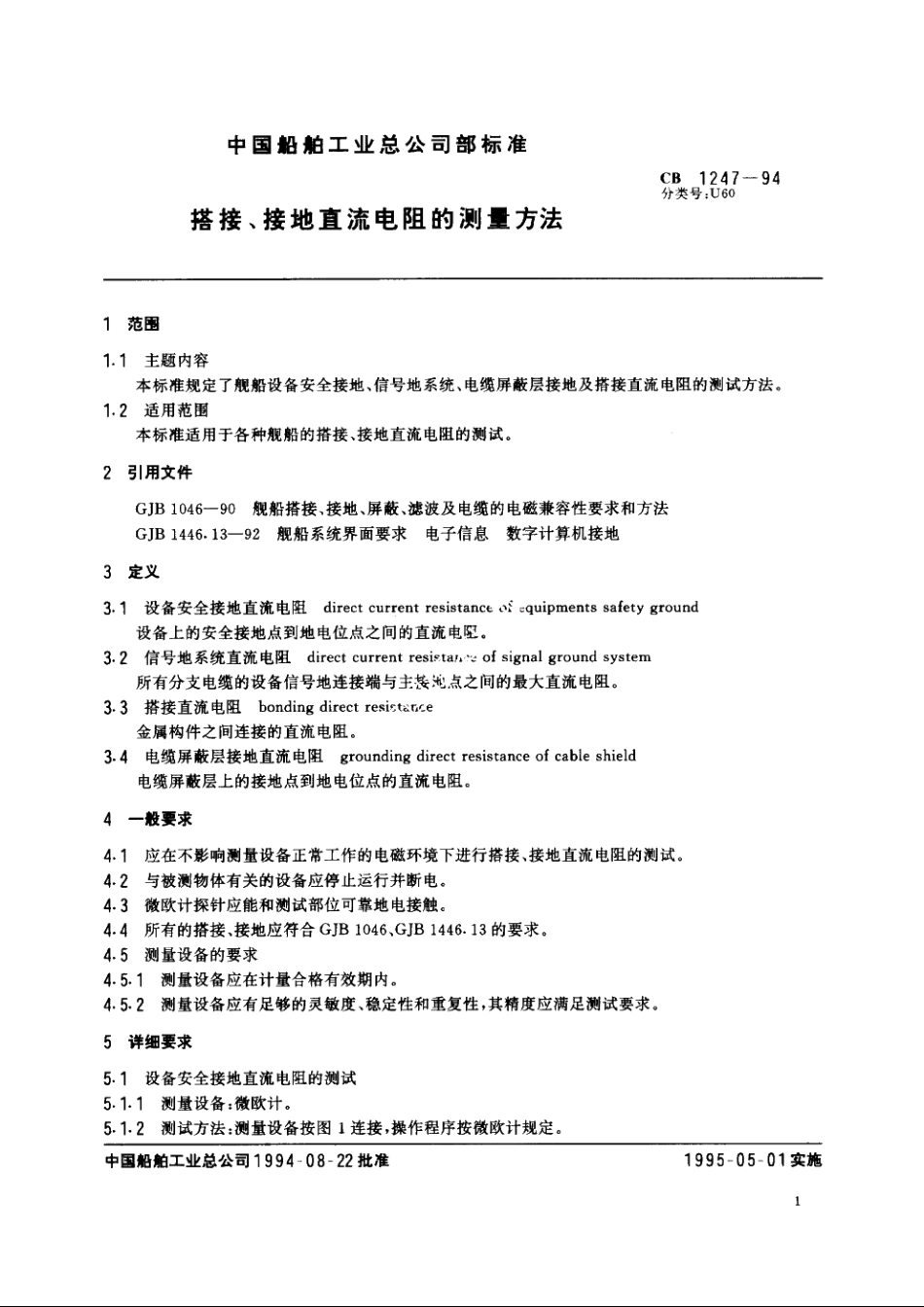

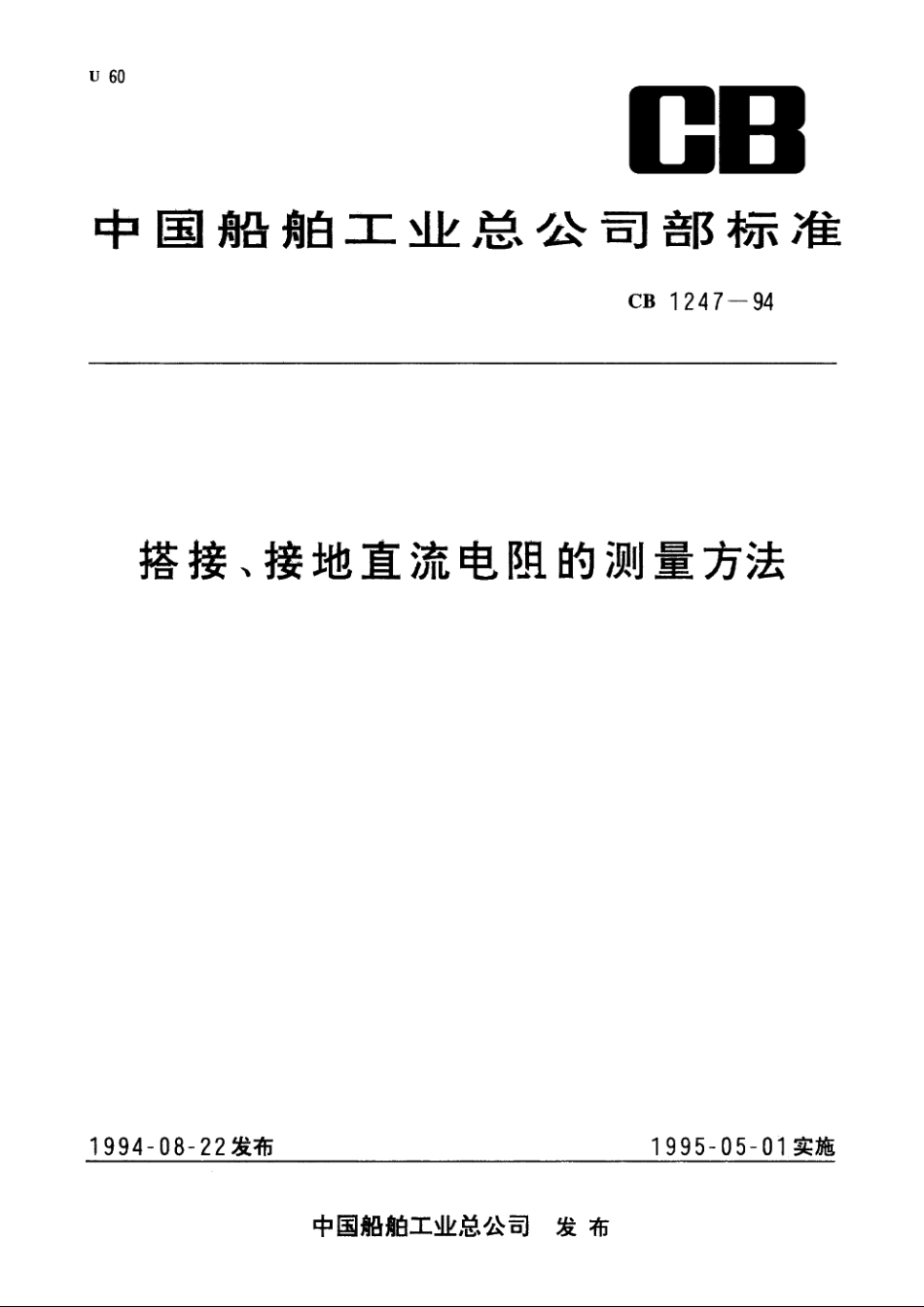

中国船舶工业总公司部标准CB1247-94分类号:U60搭接、接地直流电阻的测量方法1范围1.1主题内容本标准规定了舰船设备安全接地、信号地系统、电缆屏蔽层接地及搭接直流电阻的测试方法。1.2适用范围本标准适用于各种舰船的搭接、接地直流电阻的测试。2引用文件GJB1046一90舰船搭接,接地、屏蔽、滤波及电缆的电磁兼容性要求和方法GJB1446.13一92舰船系统界面要求电子信息数字计算机接地3定义3.1设备安全接地直流电阻direct current resistanceo-quipments safety ground设备上的安全接地点到地电位点之间的直流电坚。3.2信号地系统直流电阻direct current resistan of signal ground system所有分支电缆的设备信号地连接端与主接龙点之间的最大直流电阻。3.3搭接直流电阻bonding direct resistance金属构件之间连接的直流电阻。3.4电缆屏蔽层接地直流电阻grounding direct resistance of cable shield电缆屏蔽层上的接地点到地电位点的直流电阻。4一般要求4.1应在不影响测量设备正常工作的电磁环境下进行搭接、接地直流电阻的测试。4.2与被测物体有关的设备应停止运行并断电。4.3微欧计探针应能和测试部位可靠地电接触。4.4所有的搭接、接地应符合GJB1046、GJB1446.13的要求。4.5测量设备的要求4.5.1测量设备应在计量合格有效期内。4.5.2测量设备应有足够的灵敏度、稳定性和重复性,其精度应满足测试要求。5详细要求5.1设备安全接地直流电阻的测试5.1.1测量设备:微欧计。5.1.2测试方法:测量设备按图1连接,操作程序按微欧计规定。中国船舶工业总公司1994-08-22批准1995-05-01实施1
