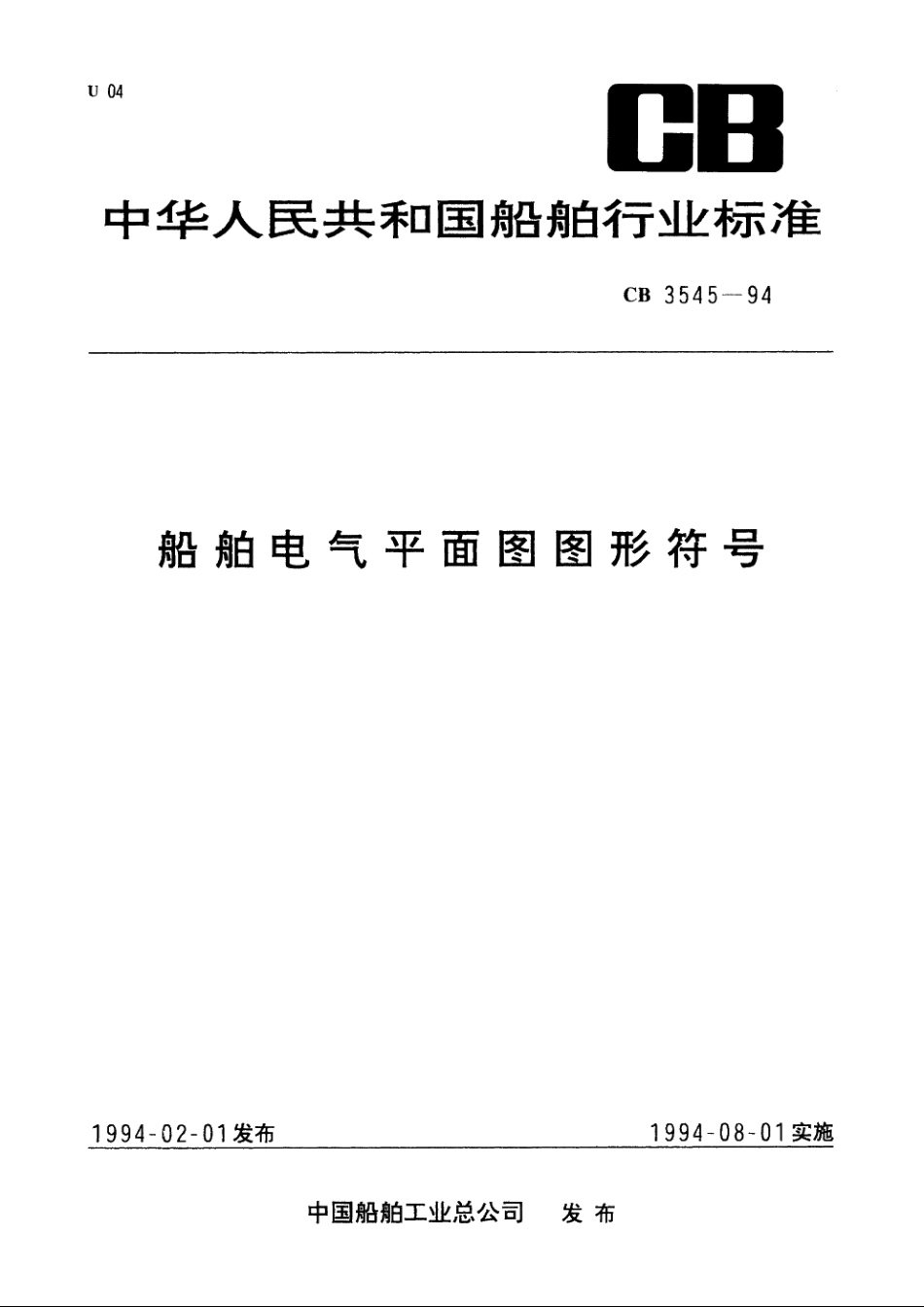

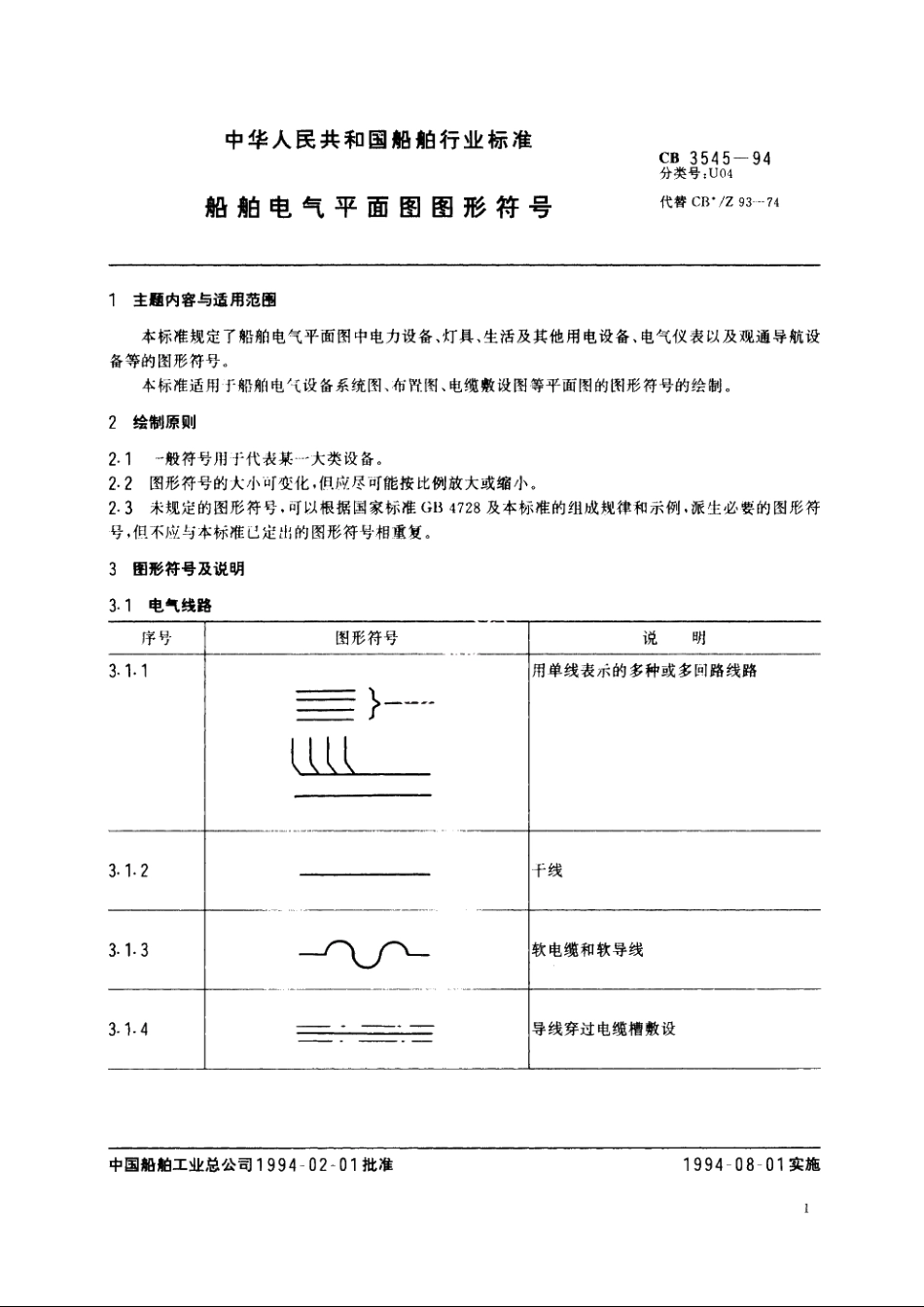

船舶电气平面图图形符号
CB
3545-1994
船舶
电气
平面图
图形
符号
3545
1994
CB3545-94序号图形符号说明(1)SC岸电箱3.2.4(1)防滴及防护式；(2)SC(2)防水式3.2.5J接线箱3.2.6接线盒(2)(1)防护式；(2)防水式3:3电机、变电设备、蓄电池序号图形符号说明3.3.1旋转电机一般符号(1)防滴式电机；(2)防水式电机。注：在无需区分电机防护型式时，以符号(1)代表所有电机。(1)星号为区分不同用途的电机加注的文字符号，如：M一电动机；G发电机GS同步发电机；C变流机；MG能用作电动机或发电机的电机。(2)当需要区分交流电机或直流电机时，可在文字符号下加注如下符号：交流;一直流电动机-发电机组3.3.2MG例如：交流电动机-直流发电机组3
