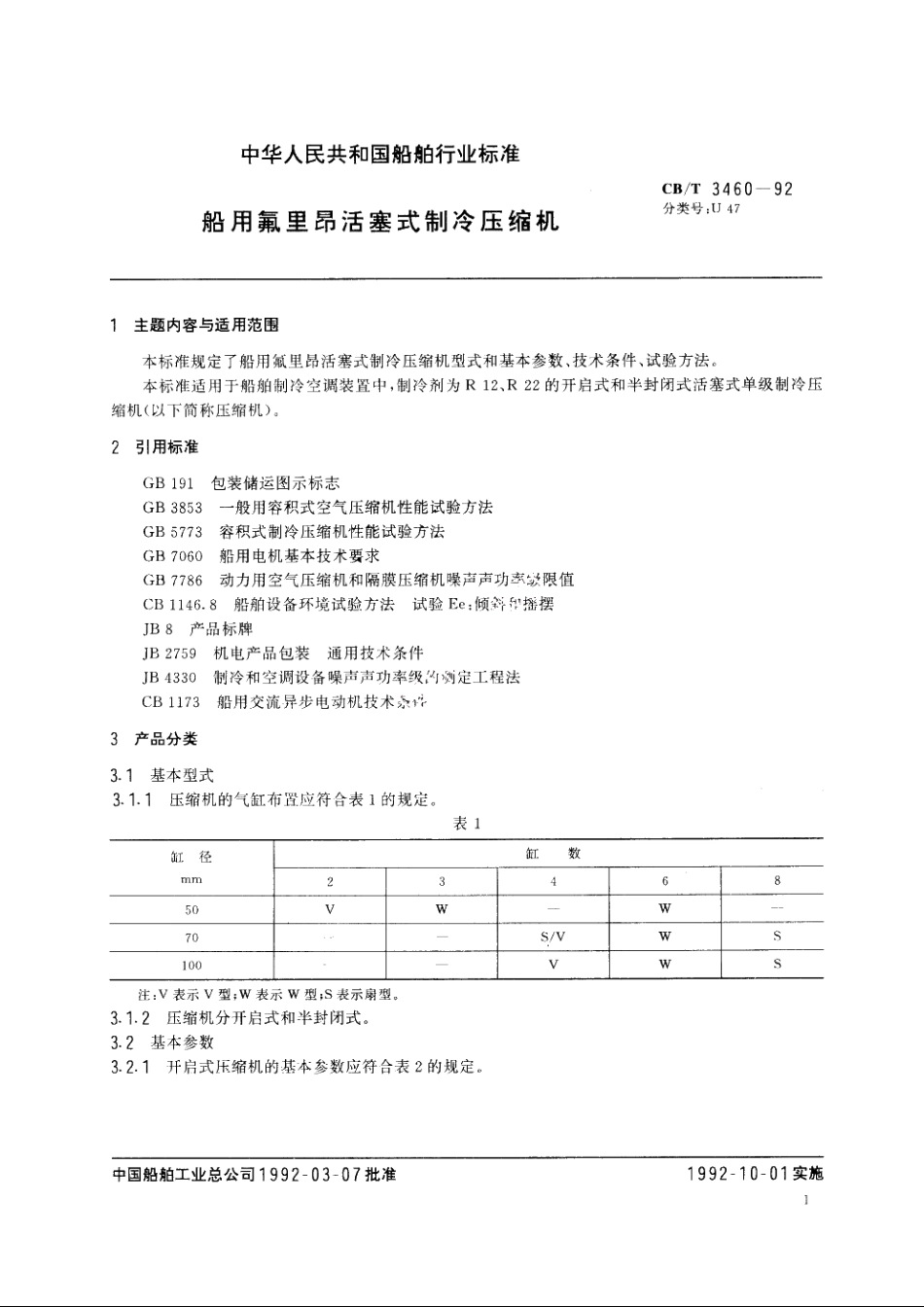

(京)新登字023号中华人民共和国船舶行业标准CB/T3460-92分类号：U47船用氟里昂活塞式制冷压缩机1主题内容与适用范围本标准规定了船用氟里昂活塞式制冷压缩机型式和基本参数、技术条件、试验方法。本标准适用于船舶制冷空调装置中，制冷剂为R12、R22的开启式和半封闭式活塞式单级制冷压缩机（以下简称压缩机）。2引用标准GB191包装储运图示标志GB3853一般用容积式空气压缩机性能试验方法GB5773容积式制冷压缩机性能试验方法GB7060船用电机基本技术要求GB?86动力用空气压缩机和隔膜压缩机噪声声功武块限值CB1146.8船舶设备环境试验方法试验Ee:倾斜1摇摆JB8产品标牌JB2759机电产品包装通用技术条件JB4330制冷和空调设备噪声声功率级定工程法CB1173船用交流异步电动机技术3产品分类3.1基本型式3.1.1压缩机的气缸布置应符合表1的规定。表1缸径缸数mm34650wW70S/VW100vW注：V表示V型；W表示W型：S表示扇型3.1.2压缩机分开启式和半封闭式。3.2基本参数3.2.1开启式压缩机的基本参数应符合表2的规定。中国船舶工业总公司1992-03-07批准1992-10-01实施
